Centro de torneado

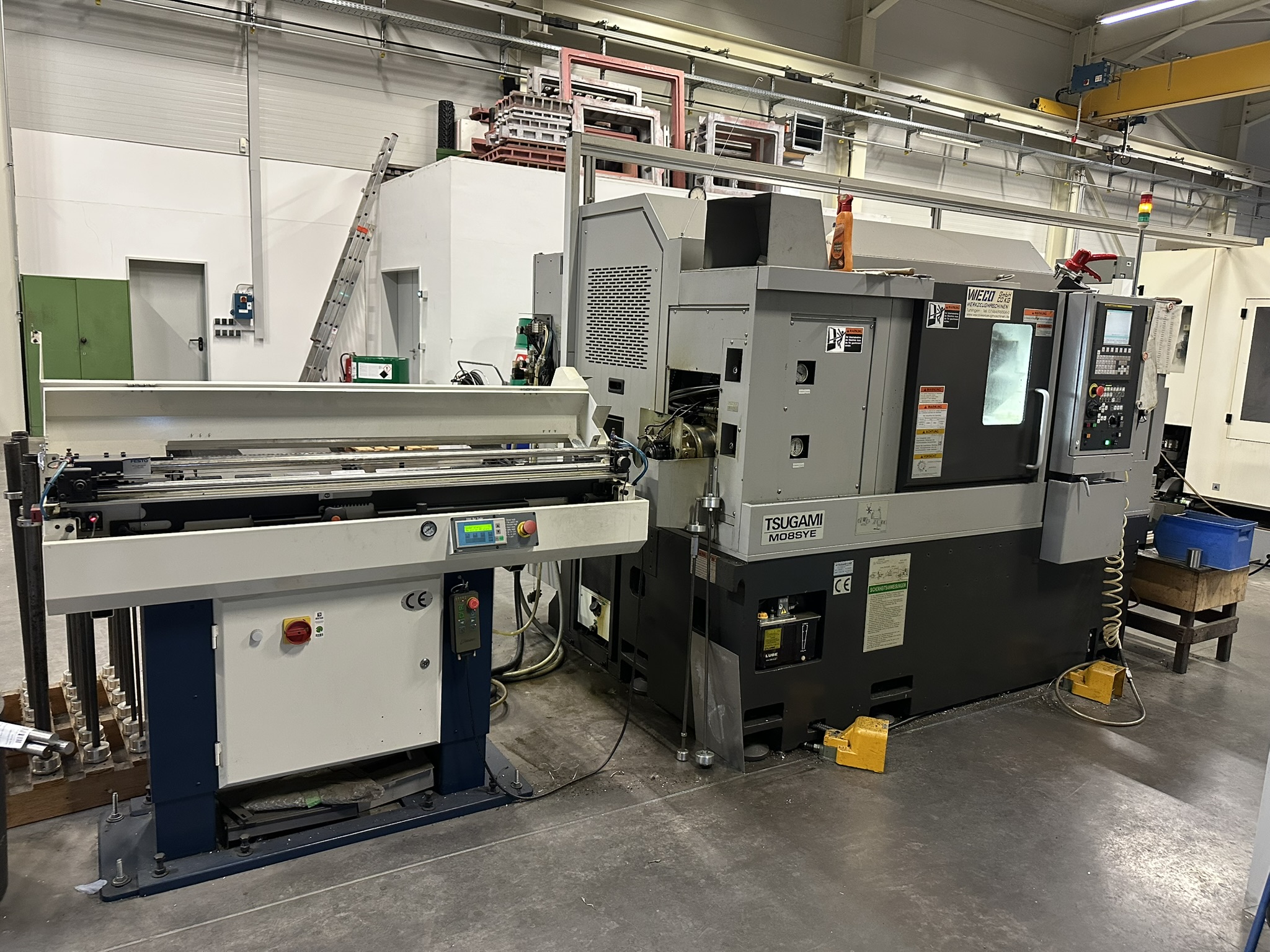

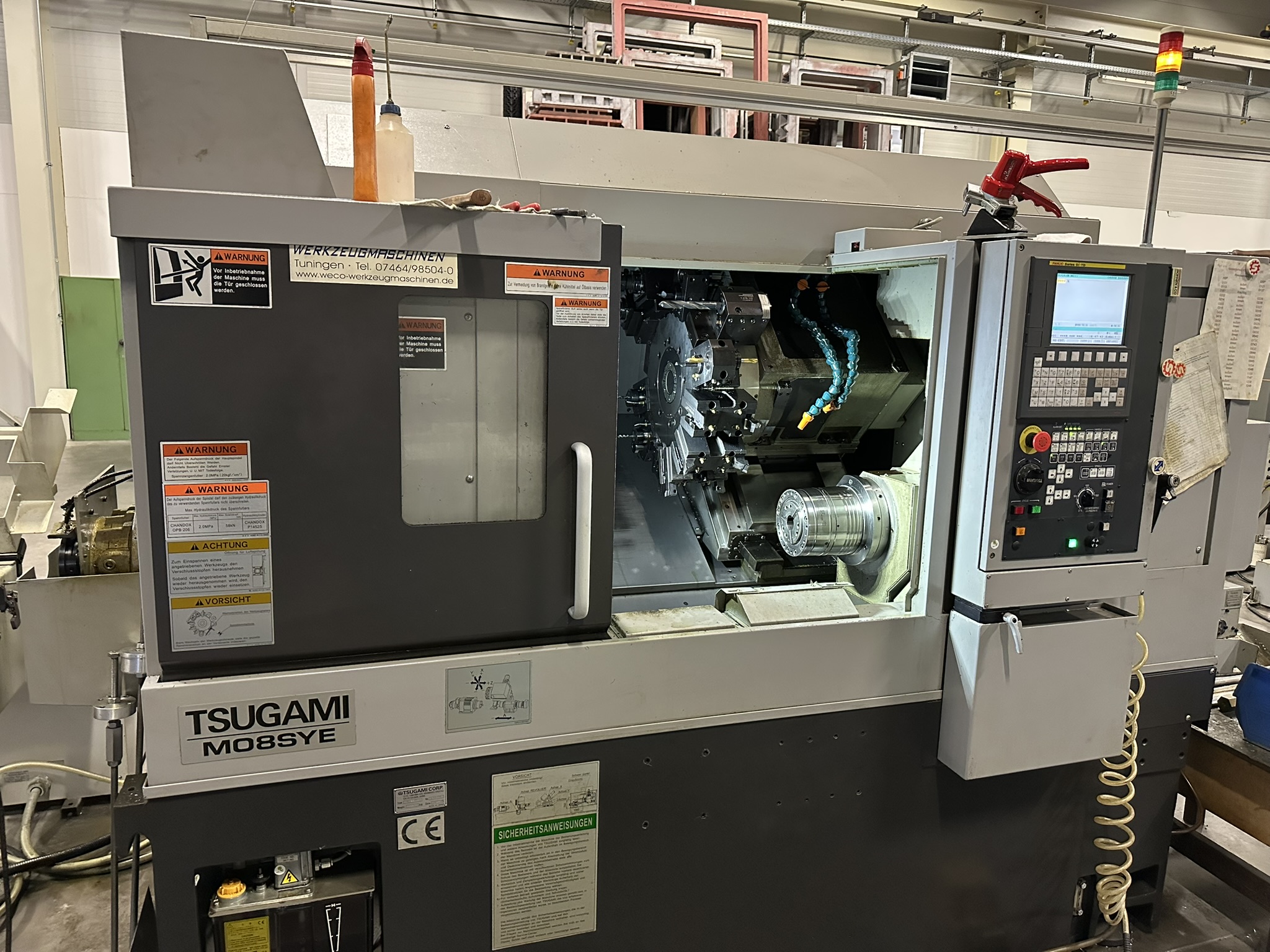

TSUGAMI M08SYE (2015): Centro de torneado CNC de doble husillo con fresado en eje Y
TSUGAMI M08SYE (2015) de segunda mano
ID: TSUGAMI-M08SYE-2015-TC000024Precisión japonesa. Capacidad de doble husillo. 12 estaciones motorizadas. Mecanizado en eje Y.
- Alemania
TSUGAMI M08SYE de 2015, centro de torneado CNC de doble husillo con capacidad de fresado en eje Y. Cuenta con husillo principal y contrahusillo a 4.500 rpm, 12 estaciones motorizadas a 5.000 rpm, eje Y ±50 mm, capacidad de barra Ø 65 mm y resolución del eje C de 0,001°. Solución multitarea completa para piezas torneadas complejas. Ubicada en Alemania.

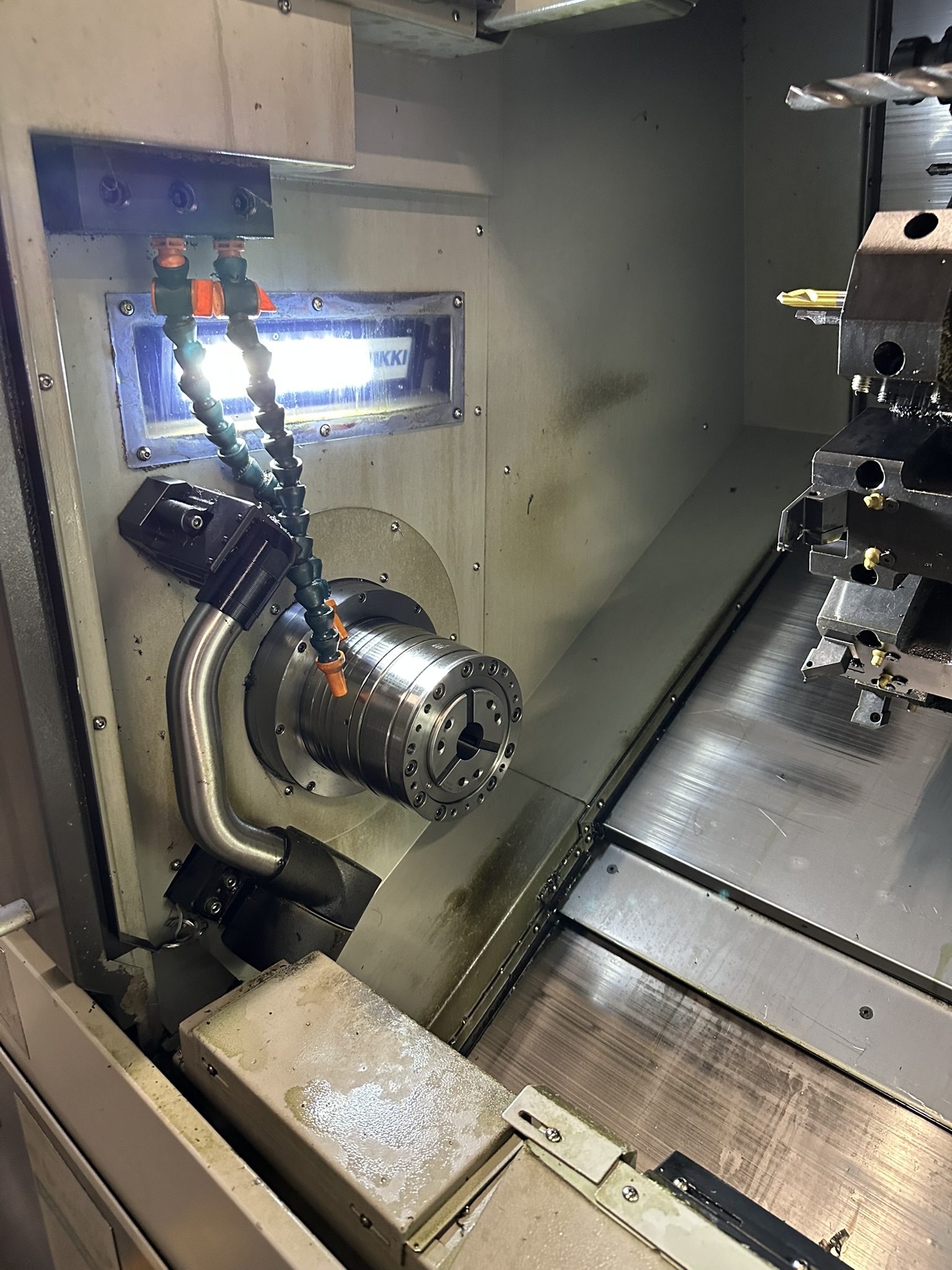

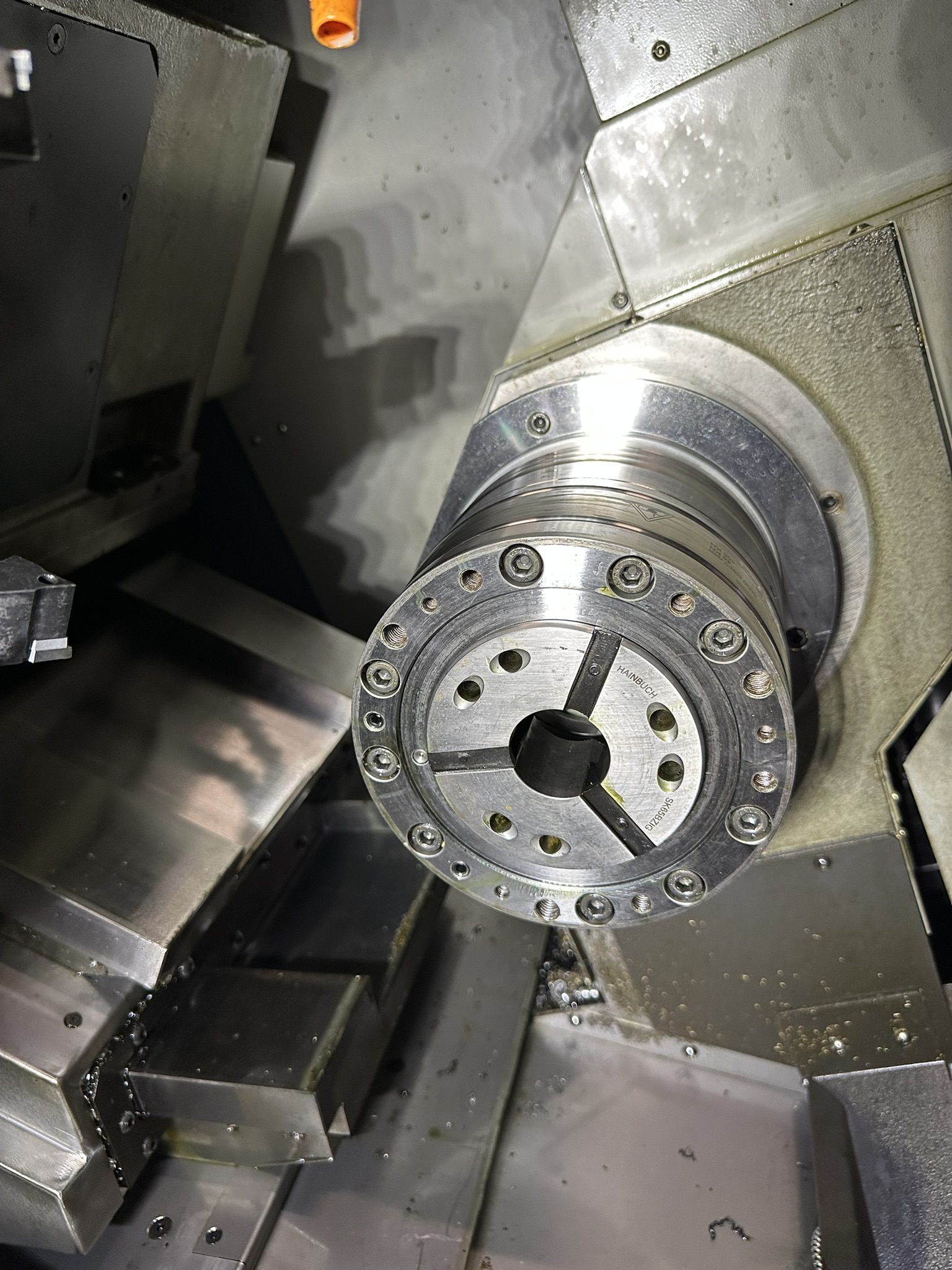

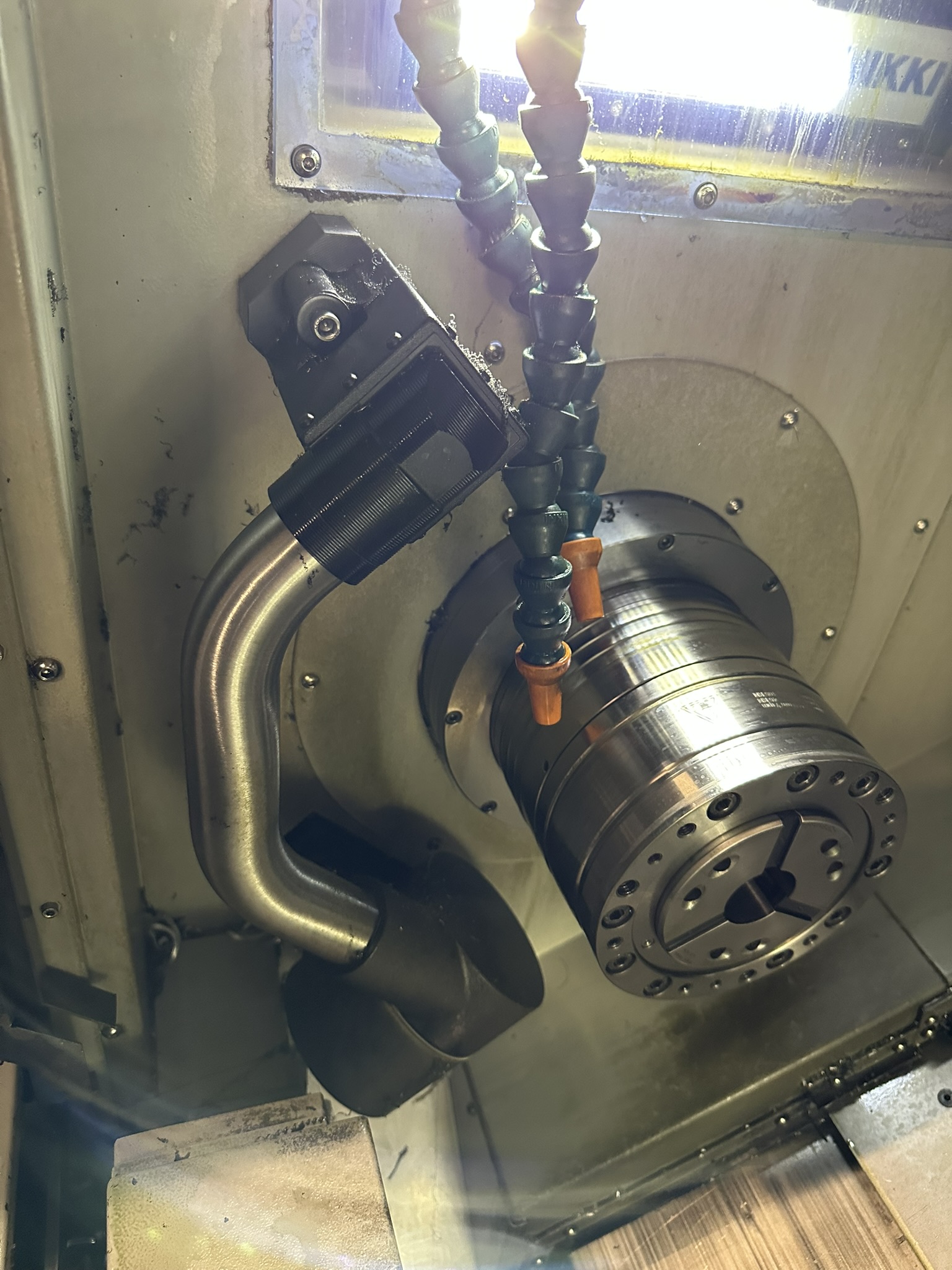

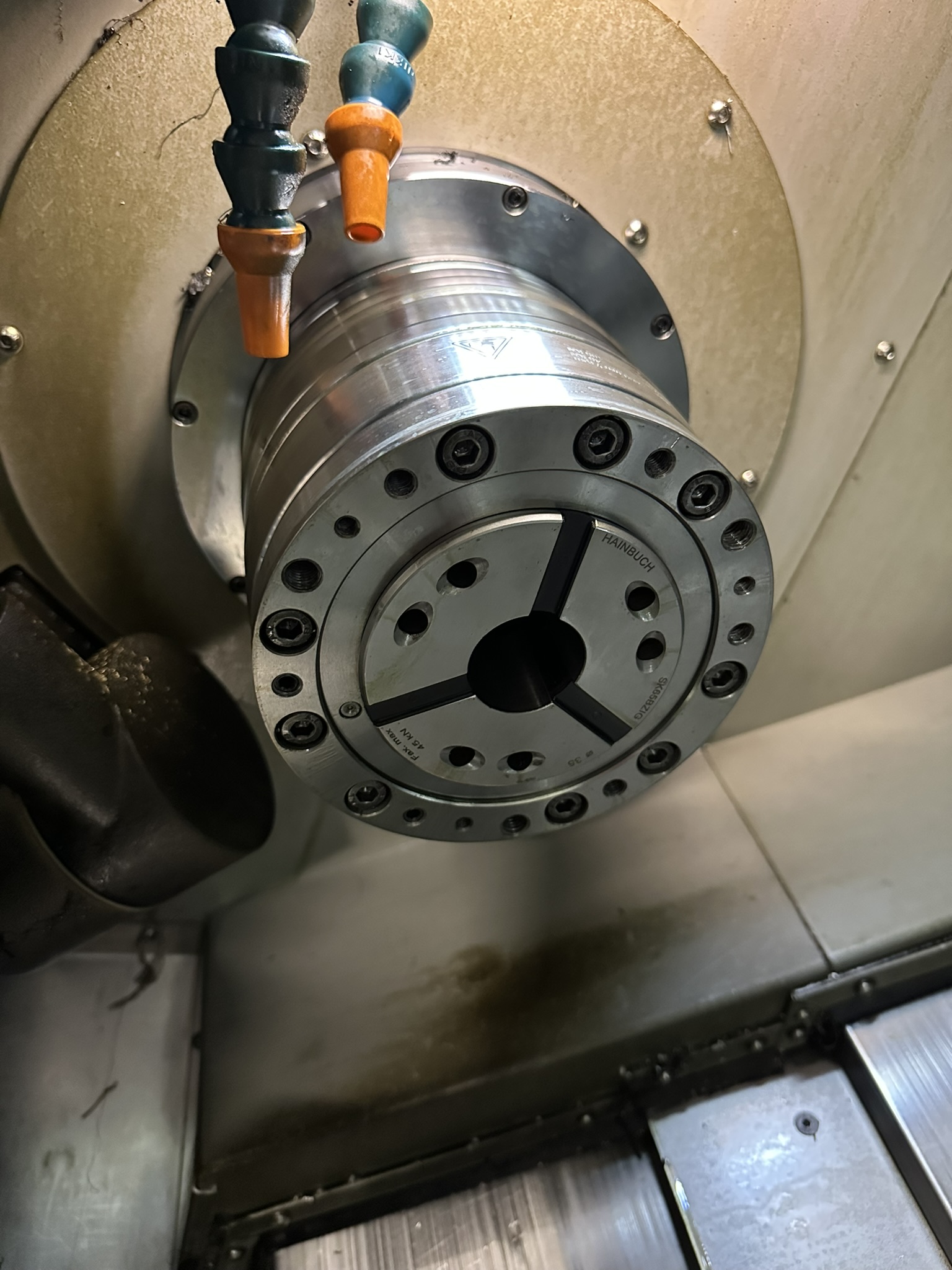

- Maestría con doble husillo: husillo principal y contrahusillo (ambos a 4.500 rpm) para mecanizado completo
- Capacidad de fresado completa: eje Y ±50 mm con 12 estaciones de herramientas motorizadas a 5.000 rpm

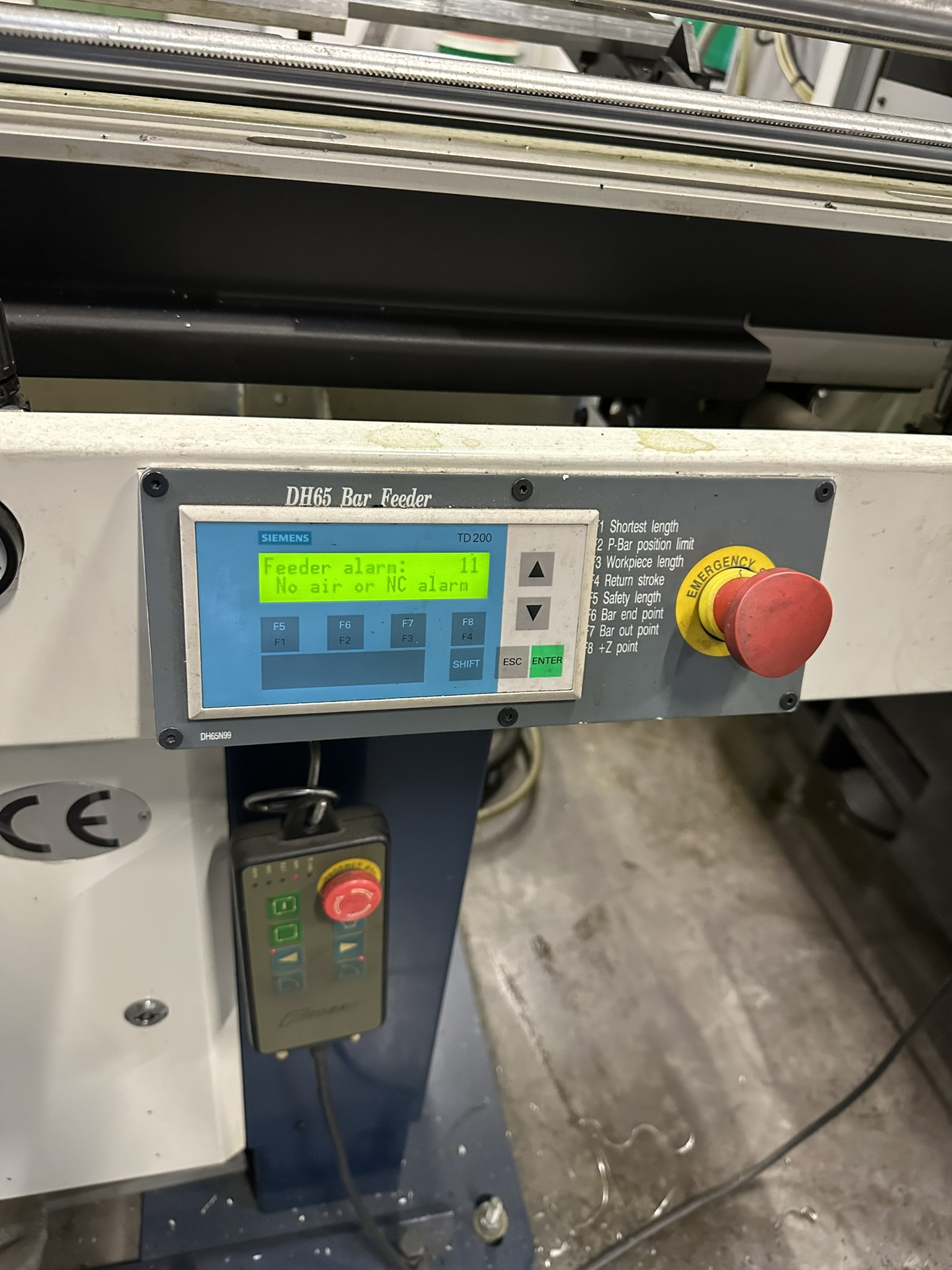

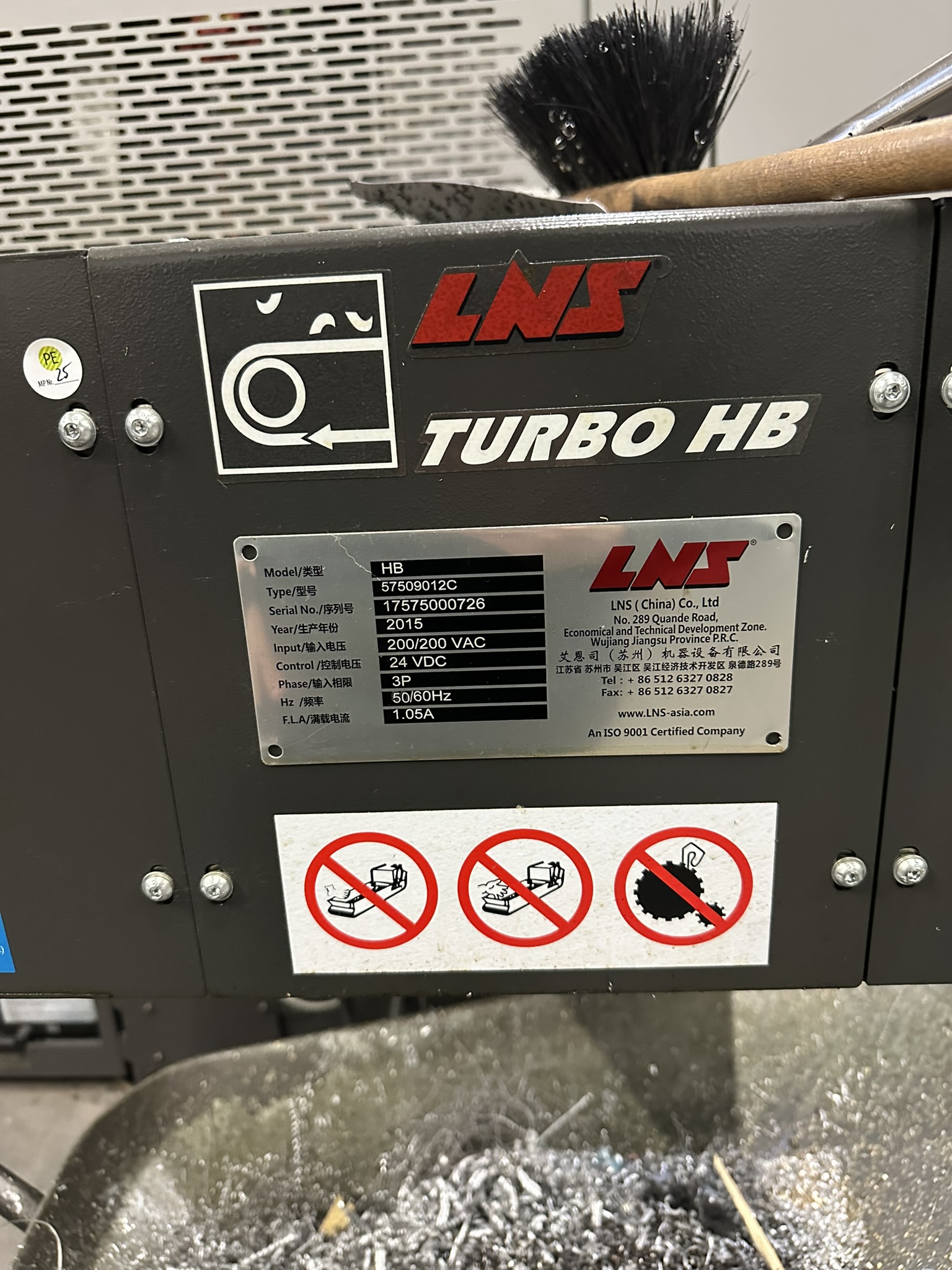

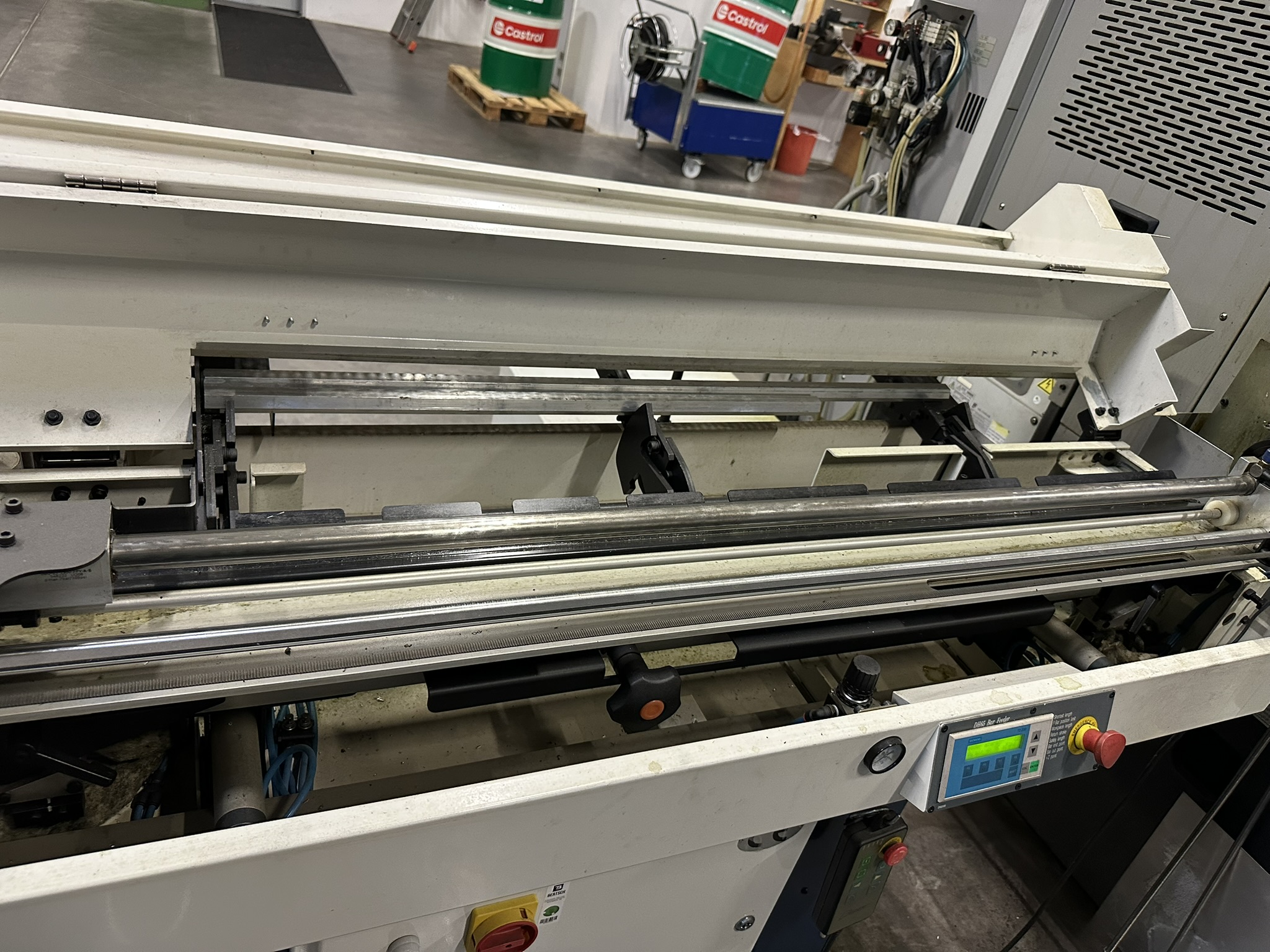

- Alta productividad: capacidad de barra Ø 65 mm con expulsor neumático integrado
- Eje C de precisión: resolución de 0,001° para operaciones indexadas y continuas precisas

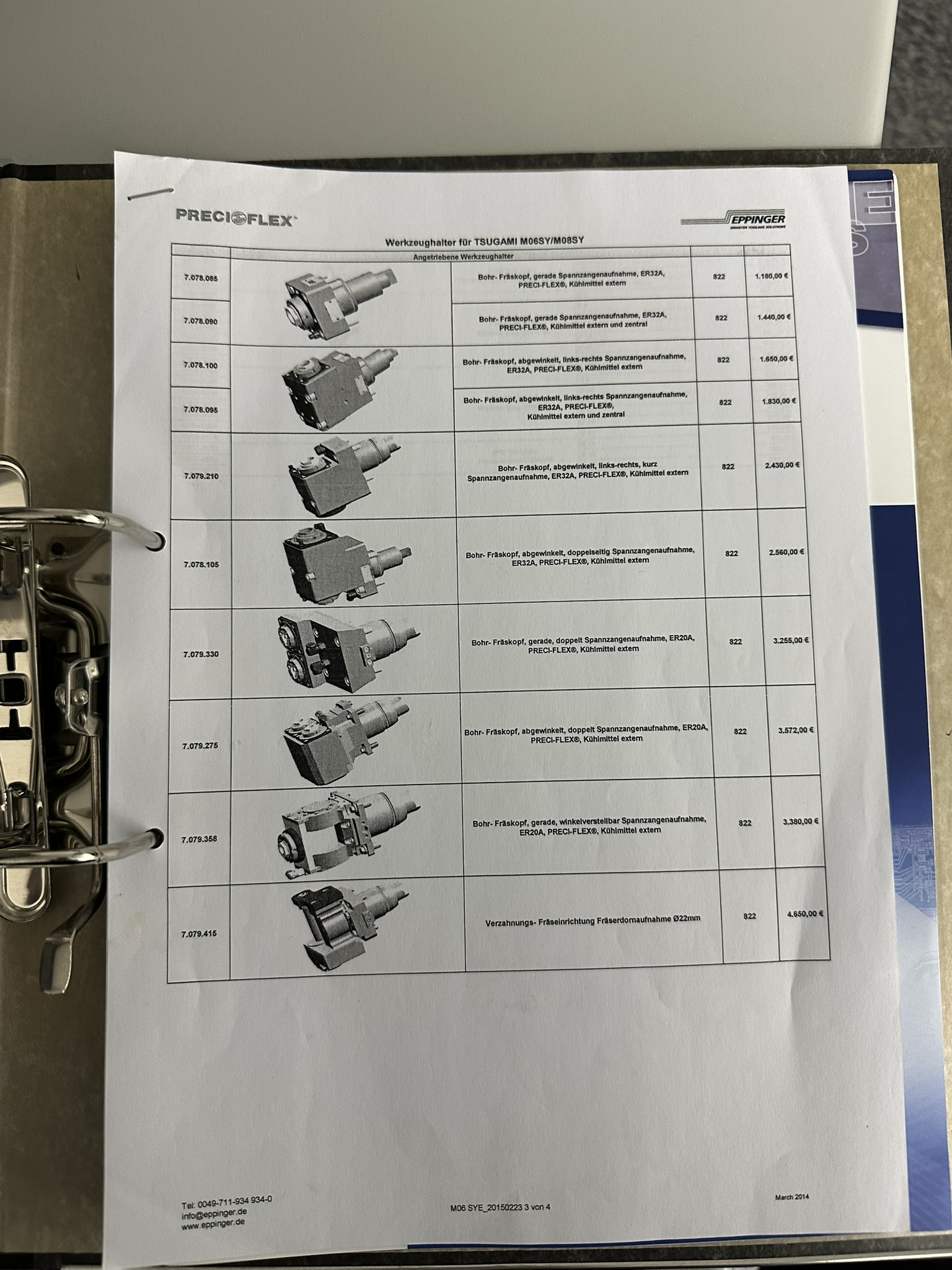

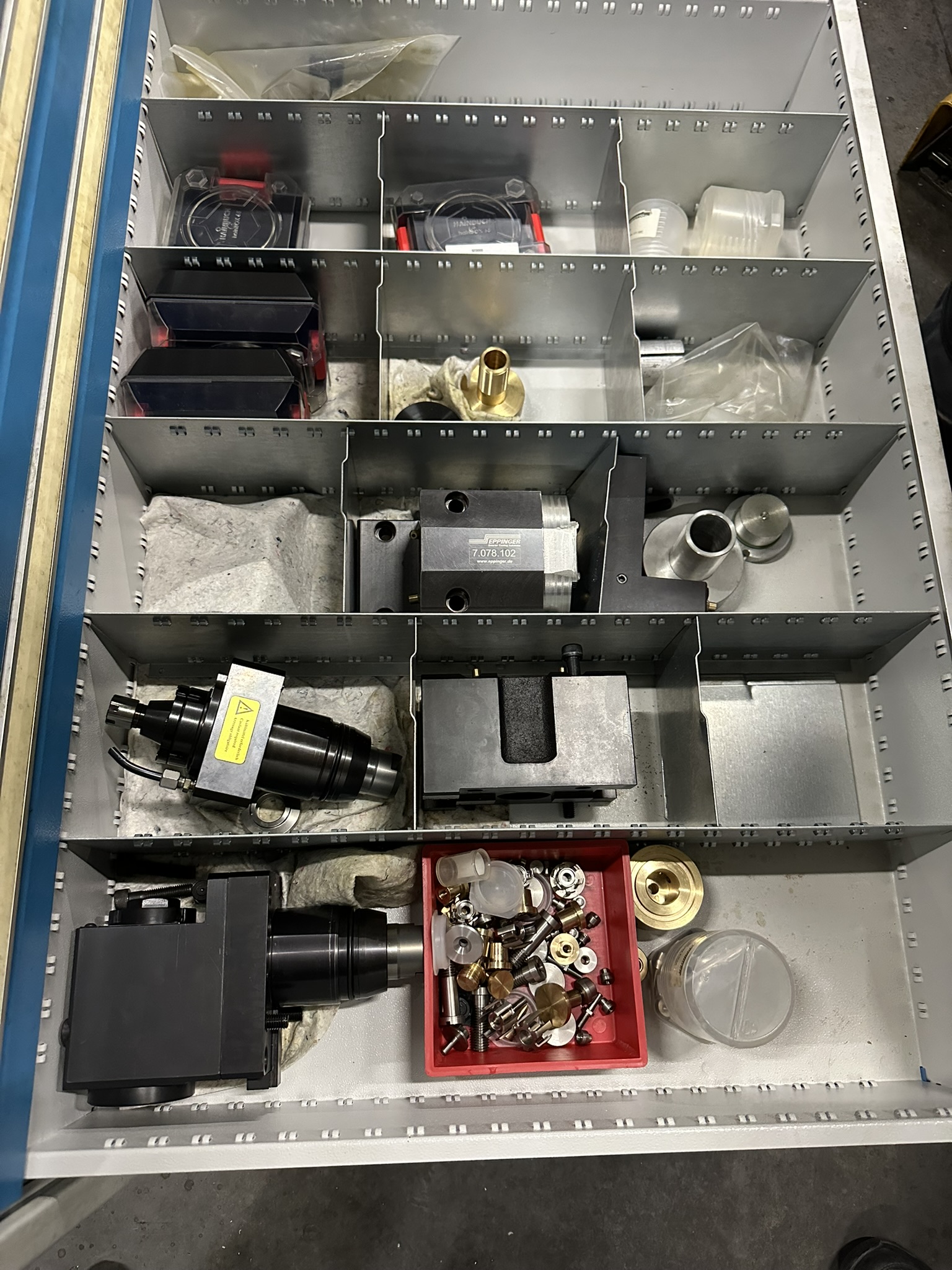

- Herramientas versátiles: 12 estaciones motorizadas con taladrado/fresado hasta Ø 13 mm y roscado M8
- Huella compacta: capacidad multitarea completa en 2.690 x 1.865 mm de superficie
Galería
Vídeo

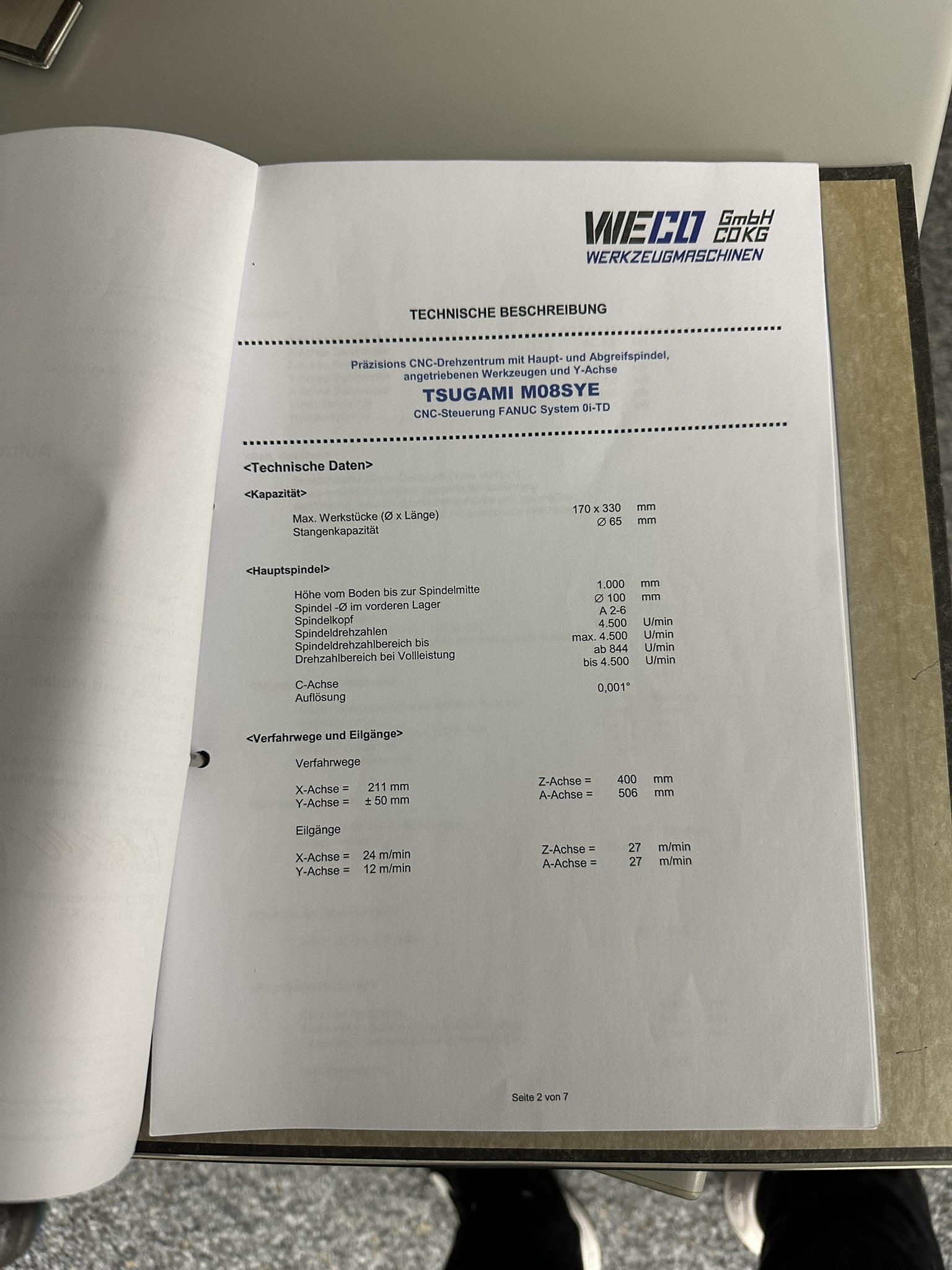

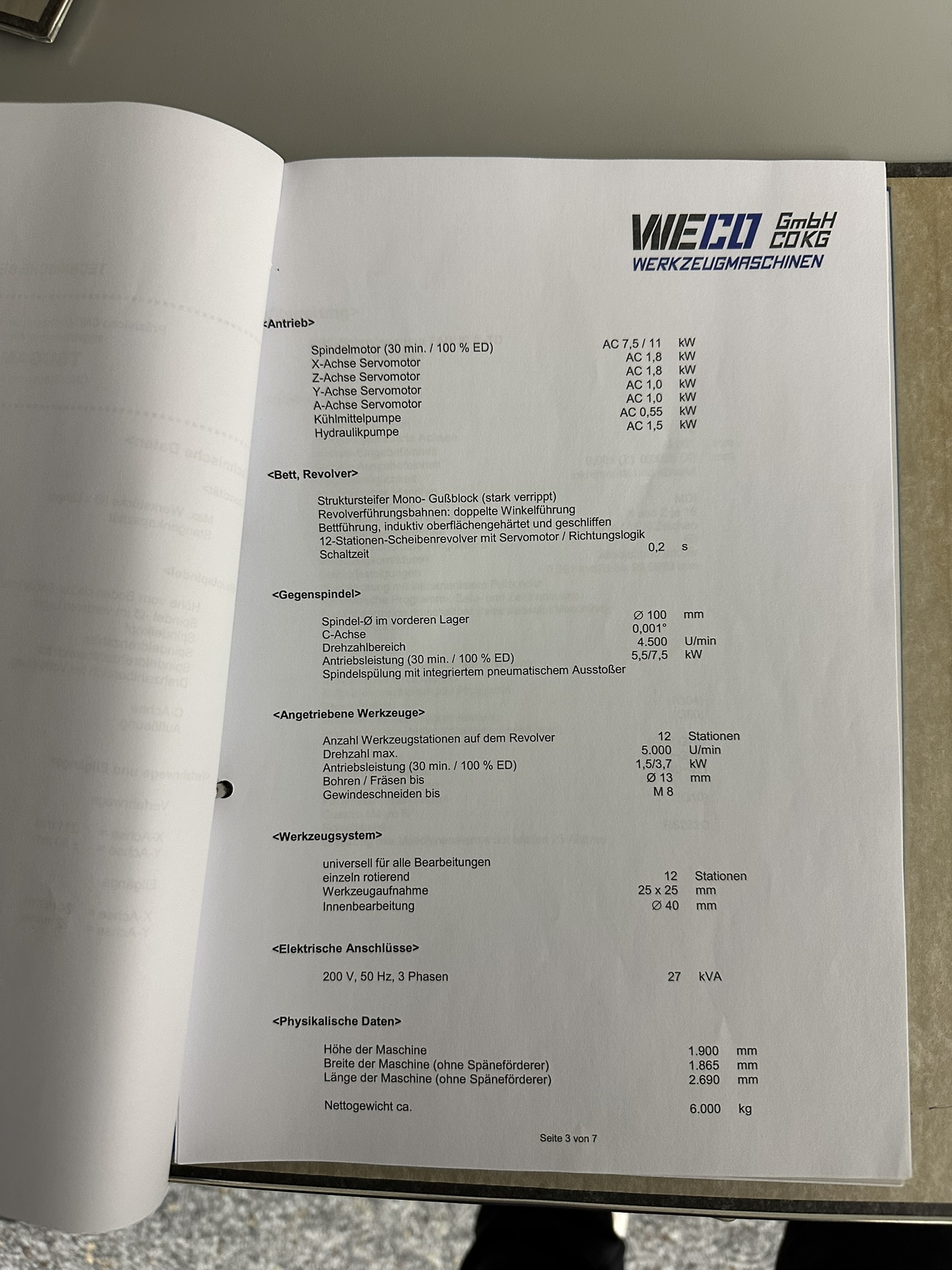

Especificaciones técnicas
- Machine Type
- Dual-Spindle CNC Turning Center
- Year of Manufacture
- 2015
- Max Workpiece Diameter
- Ø 170 mm
- Max Workpiece Length
- 330 mm
- Bar Capacity
- Ø 65 mm
- X-Axis Travel
- 211 mm
- Z-Axis Travel
- 400 mm
- Y-Axis Travel
- ±50 mm
- A-Axis Travel (Sub-spindle)
- 506 mm
- X-Axis Rapid Traverse
- 24 m/min
- Z-Axis Rapid Traverse
- 27 m/min
- Y-Axis Rapid Traverse
- 12 m/min
- A-Axis Rapid Traverse
- 27 m/min
- Main Spindle Speed
- 4,500 rpm
- Main Spindle Power
- 7.5 / 11 kW (30 min / 100% ED)
- Main Spindle Nose
- A 2-6
- C-Axis Resolution
- 0.001°

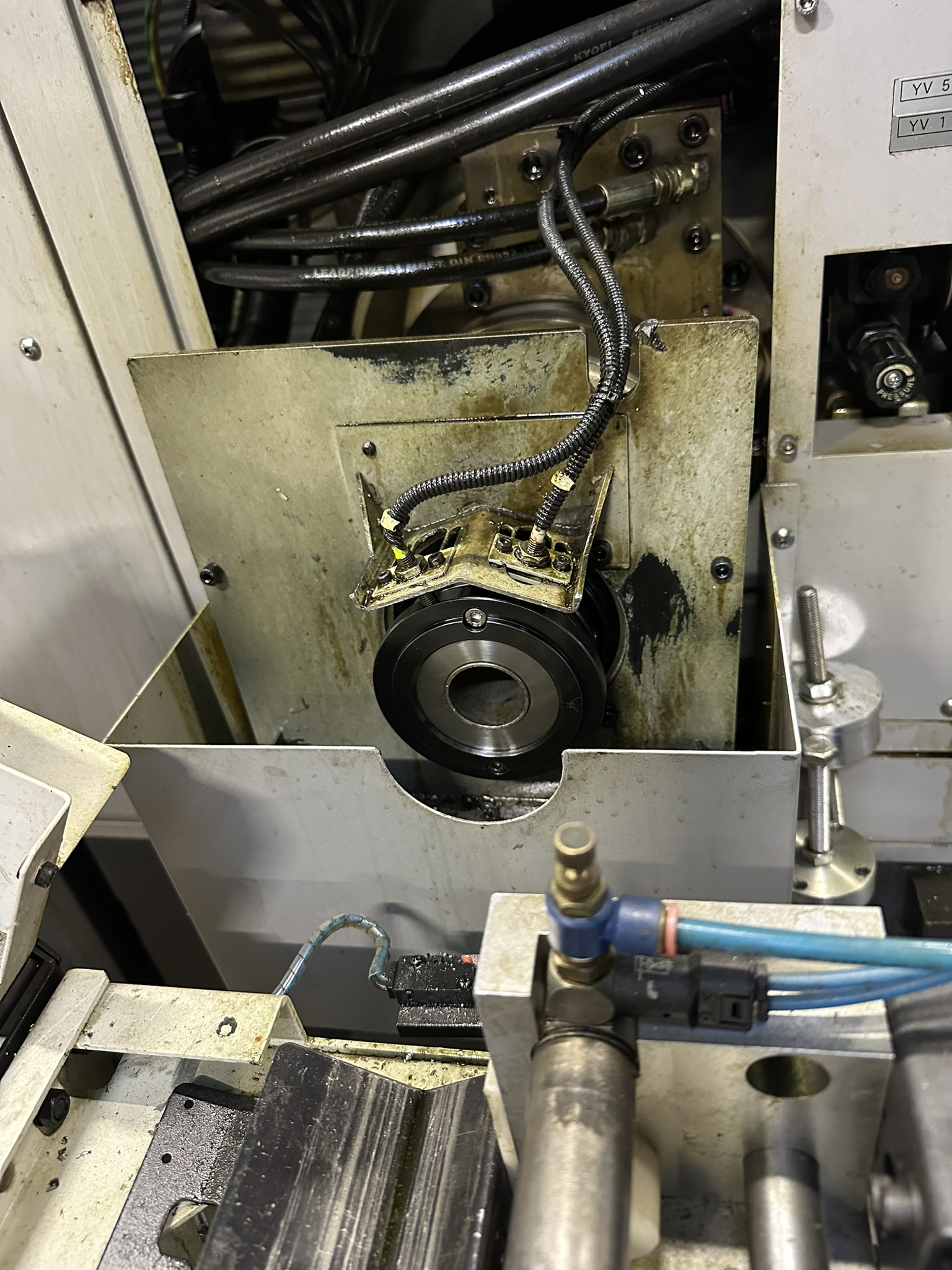

- Sub-Spindle Speed
- 4,500 rpm
- Sub-Spindle Power
- 5.5 / 7.5 kW
- Sub-Spindle Bearing Diameter
- Ø 100 mm
- Sub-Spindle Ejection
- Integrated pneumatic ejector
- Turret Stations
- 12 stations
- Driven Tool Stations
- 12 stations
- Driven Tool Speed
- 5,000 rpm
- Driven Tool Power
- 1.5 / 3.7 kW
- Drilling Capacity
- Ø 13 mm
- Tapping Capacity
- M8
- Tool Size
- 25 x 25 mm (Internal Ø 40 mm)
- Machine Dimensions (LxWxH)
- 2,690 x 1,865 x 1,900 mm
- Machine Weight
- Approx. 6,000 kg
- Power Required
- 27 kVA (200 V, 50 Hz)
- Dimensiones

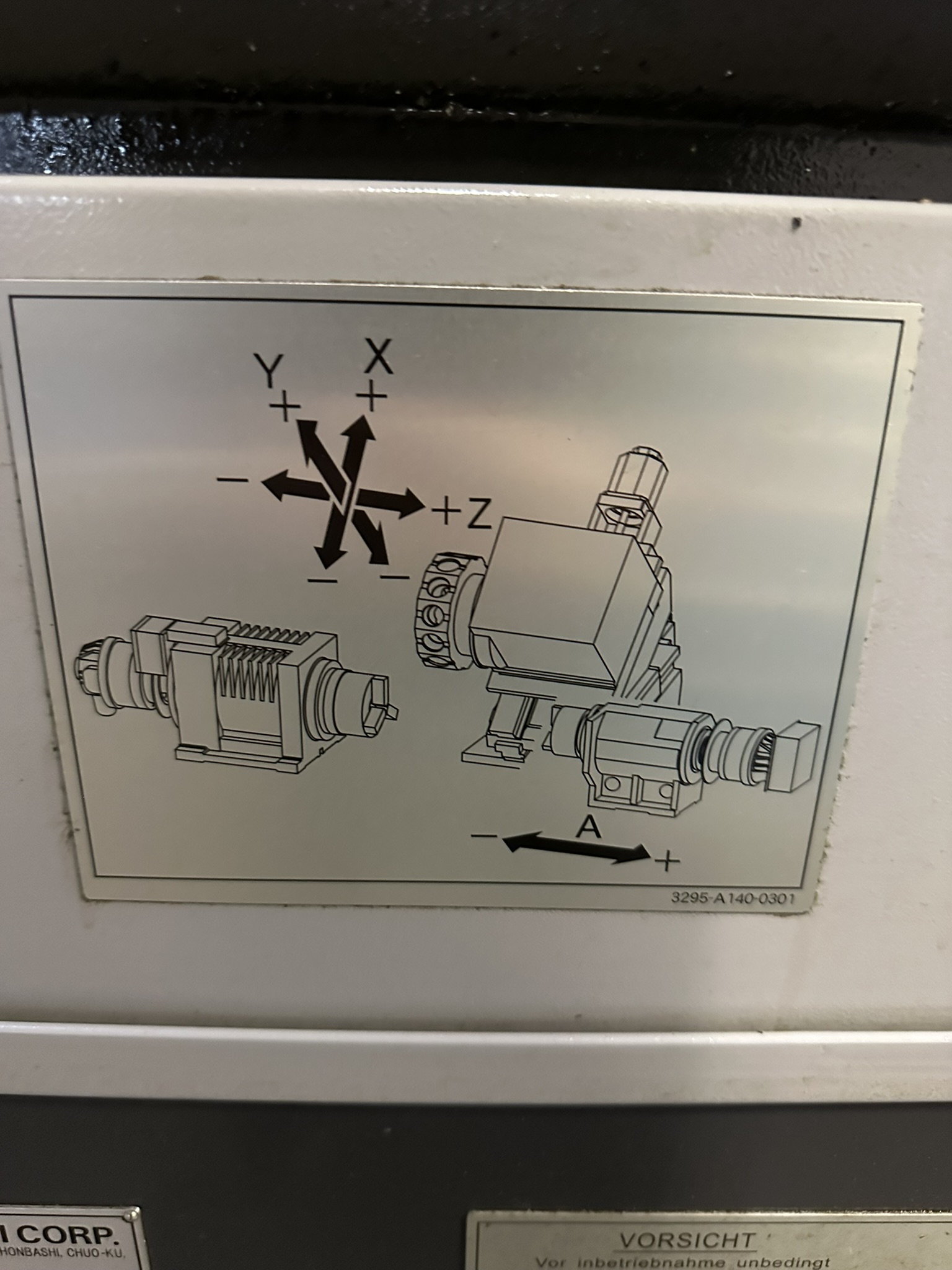

- X: 211 mm | Z: 400 mm | Y: ±50 mm | A: 506 mm

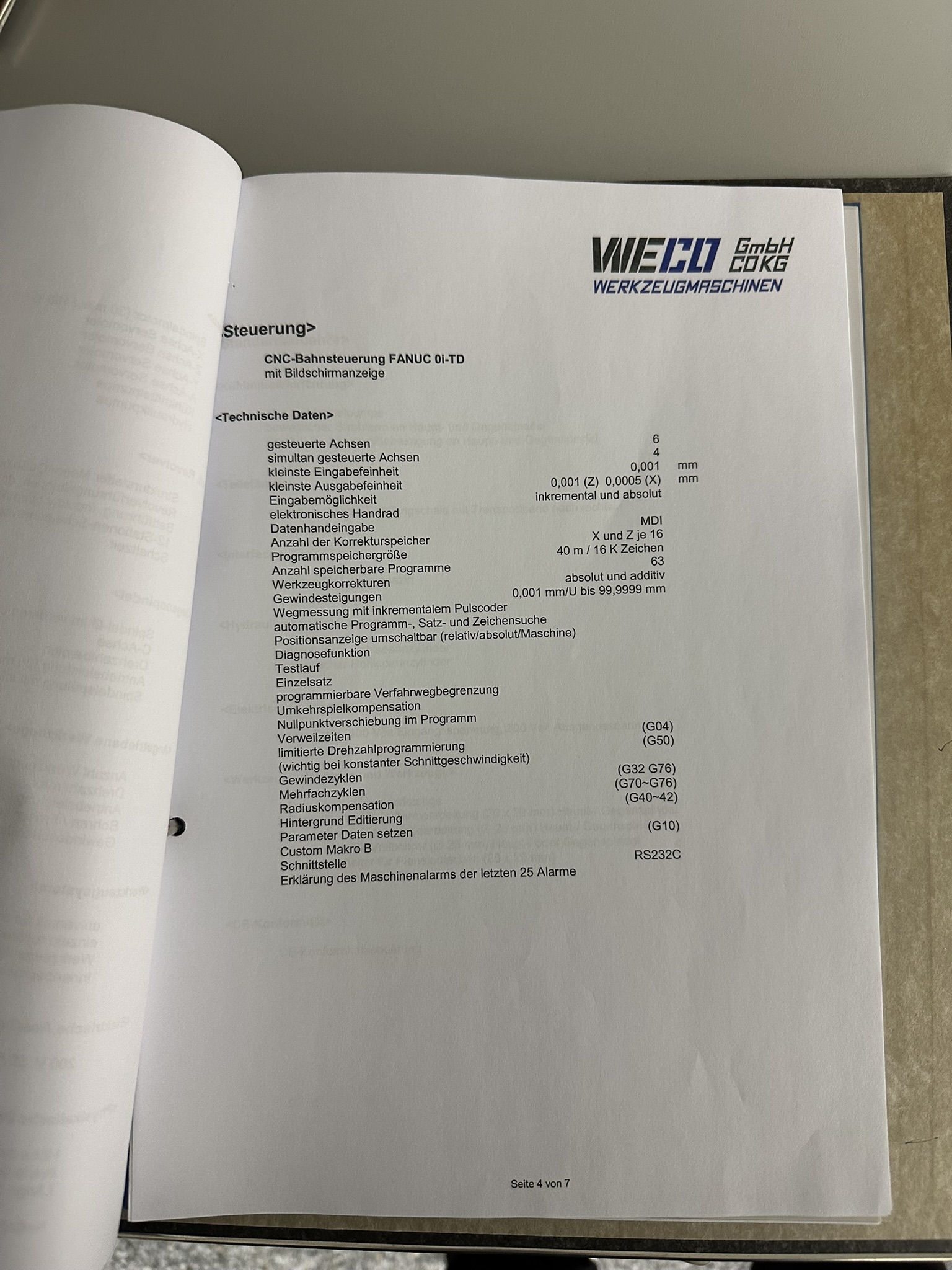

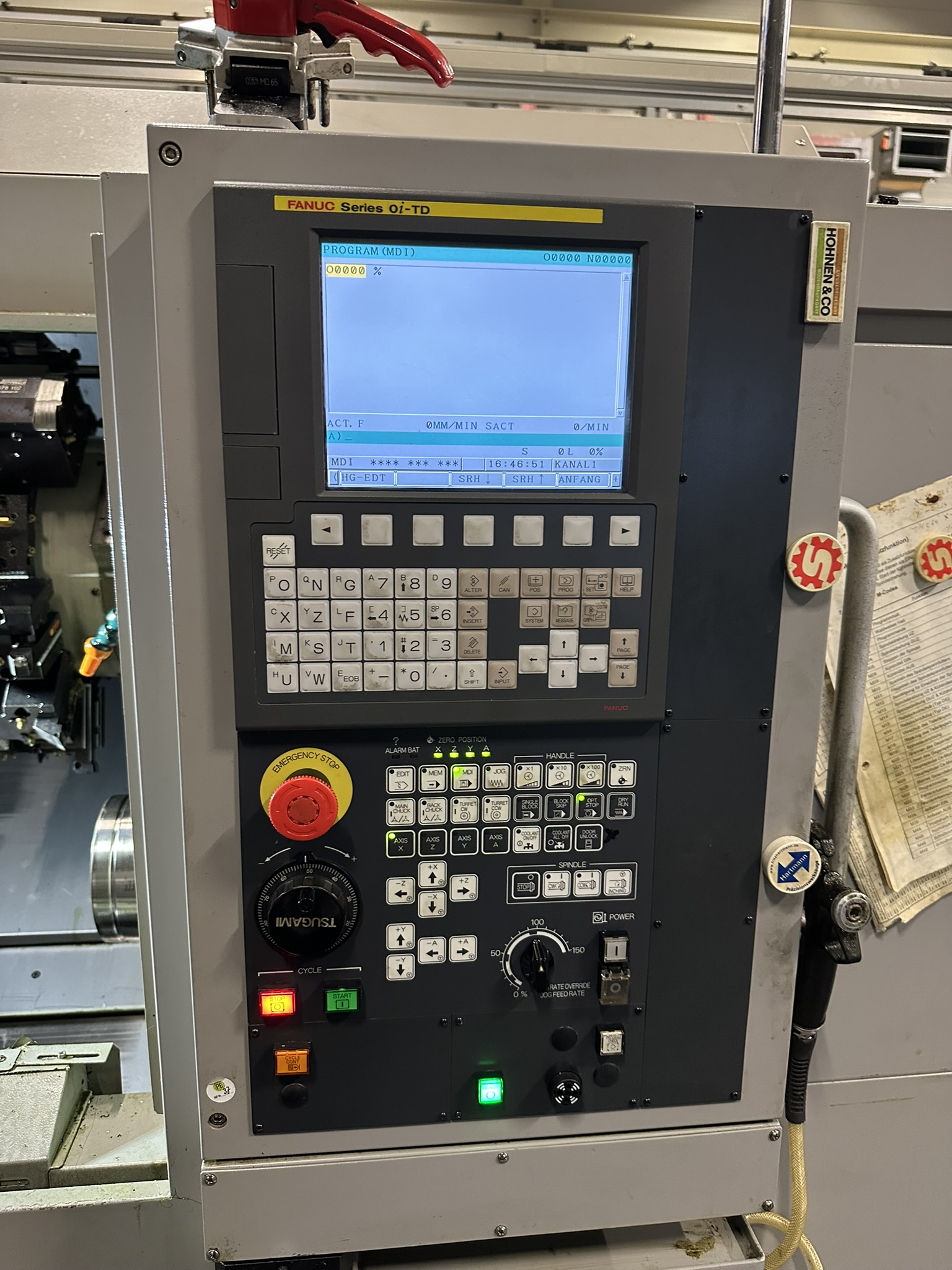

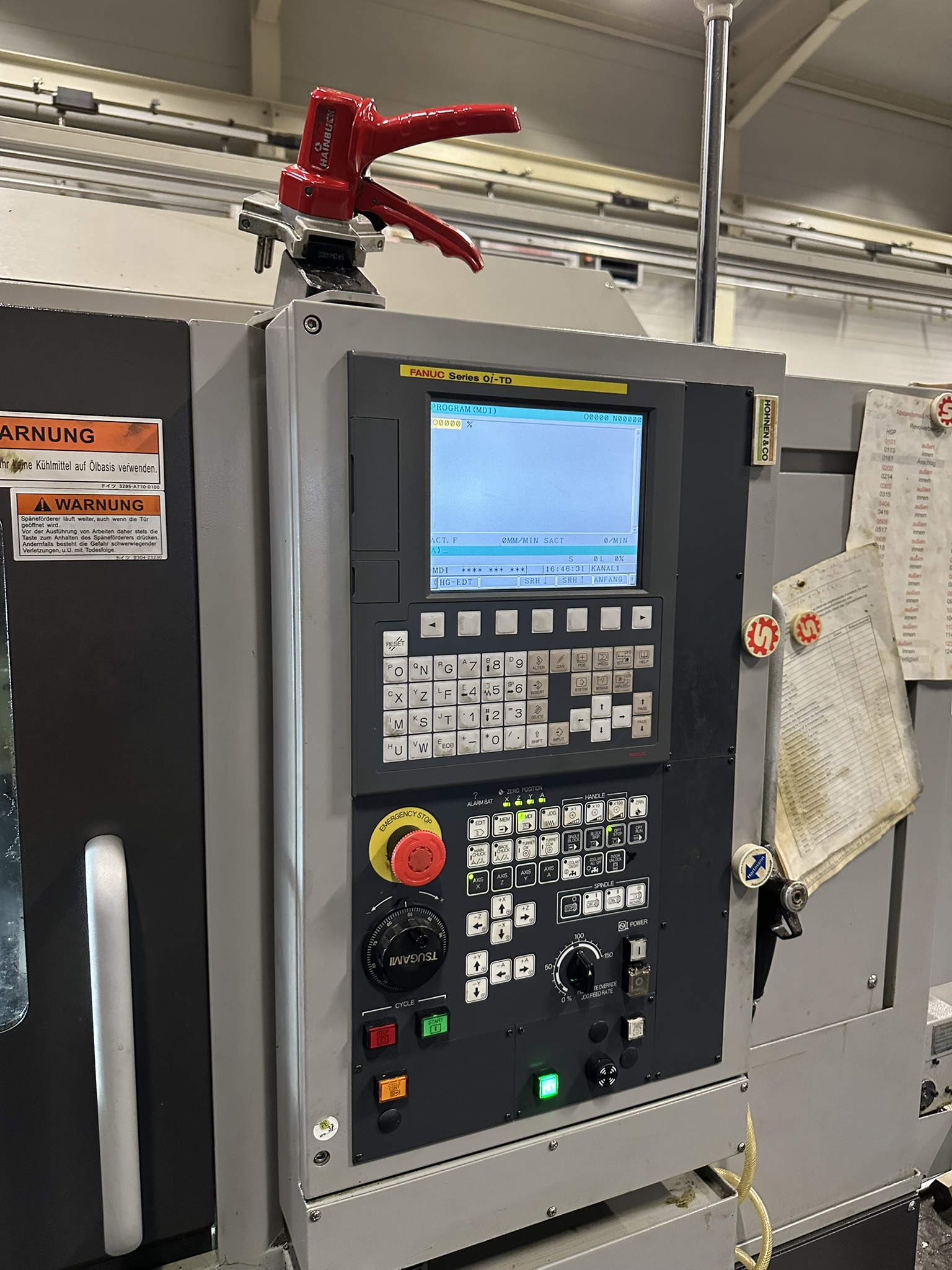

- Control
- Not specified
- Equipamiento
- Configuración de doble husillo (principal y contrahusillo) Torreta de 12 estaciones con capacidad completa de herramientas motorizadas Capacidad de fresado en eje Y (recorrido ±50 mm) Eje C con resolución de 0,001° Expulsor neumático de piezas integrado Capacidad de cargador de barras hasta Ø 65 mm Interfaz de nariz de husillo A 2-6 Herramientas motorizadas de alta velocidad (5.000 rpm) Portaherramientas de 25 x 25 mm
Equipamiento
- Configuración de doble husillo (principal y contrahusillo)

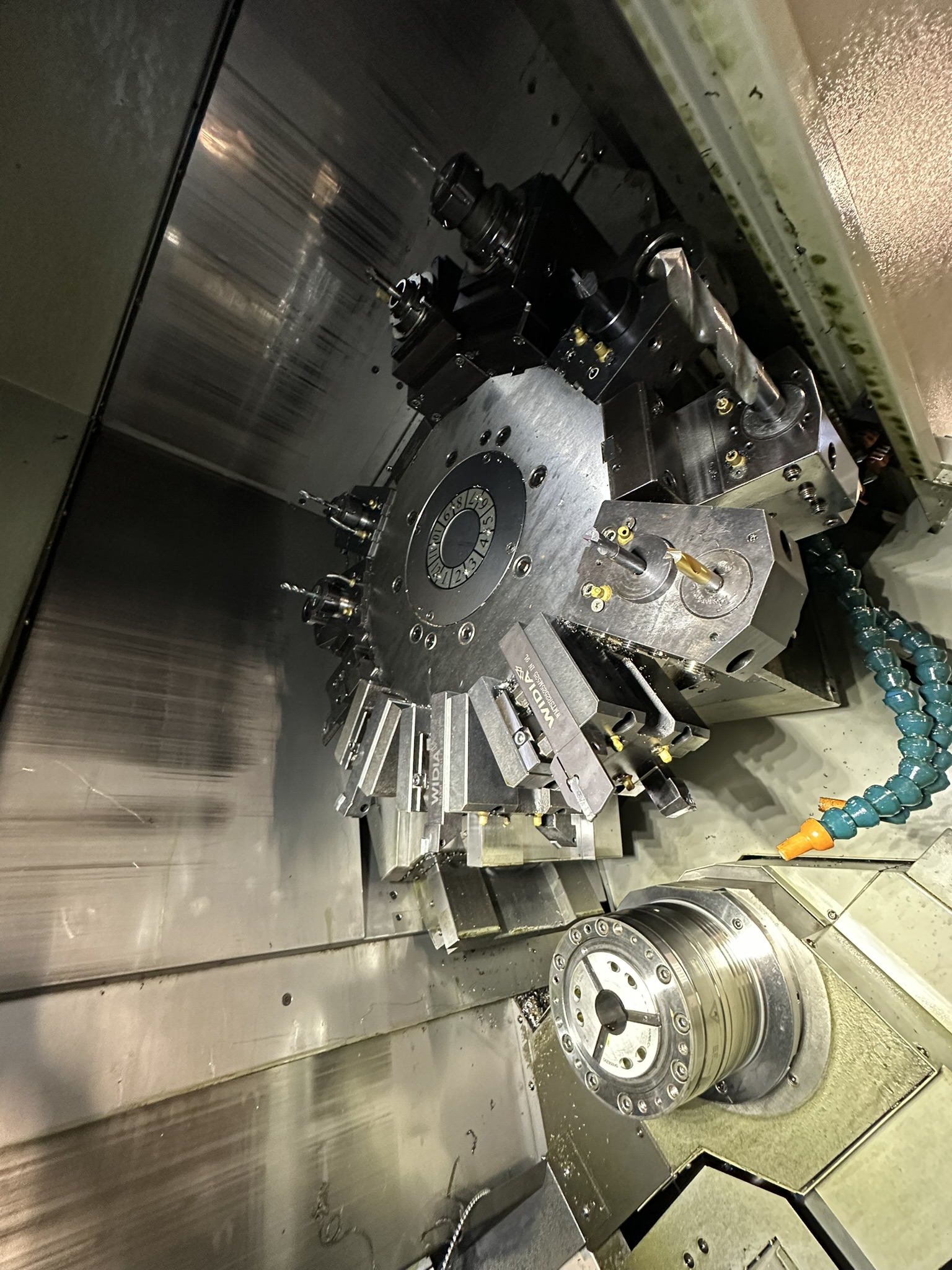

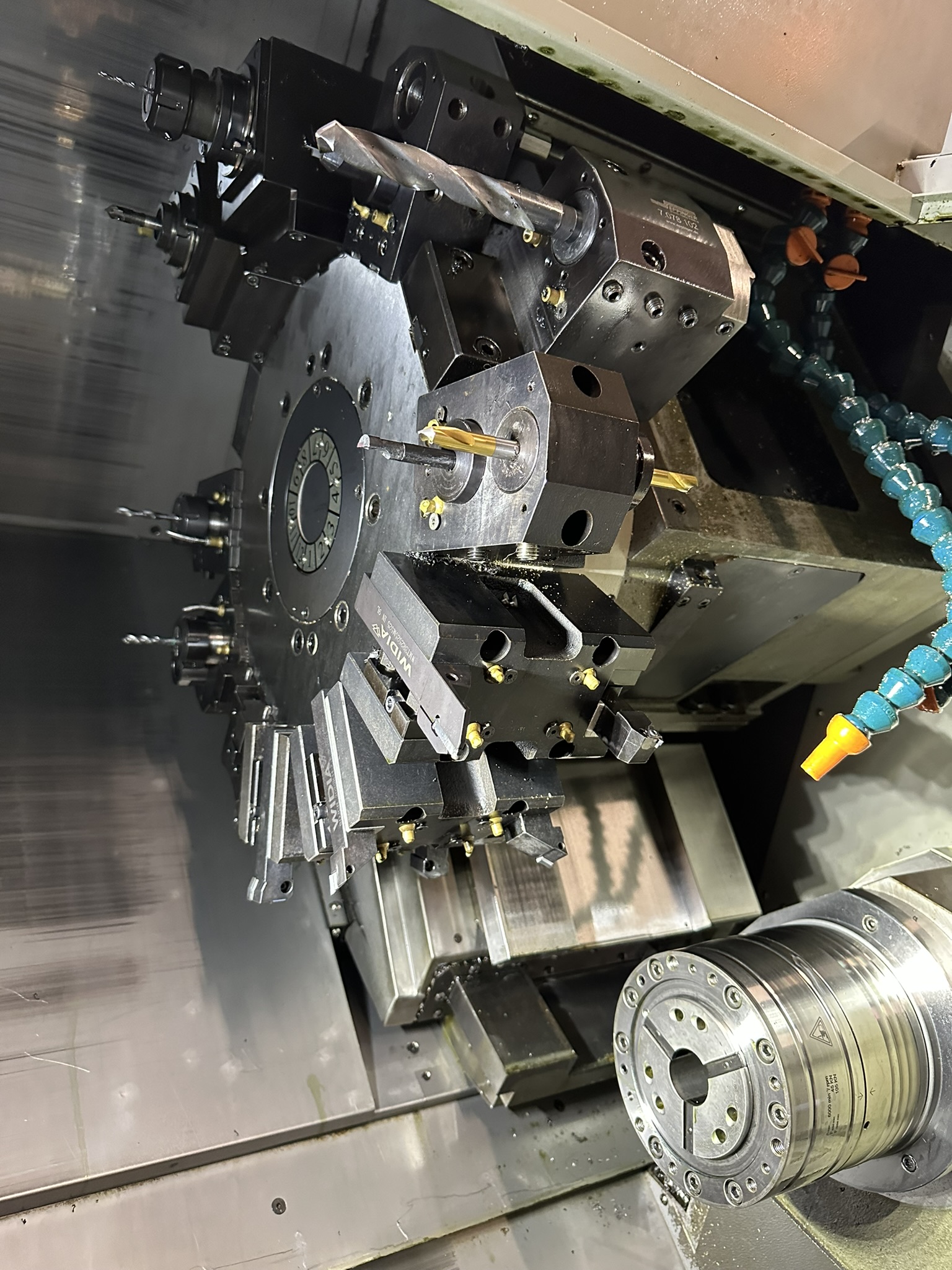

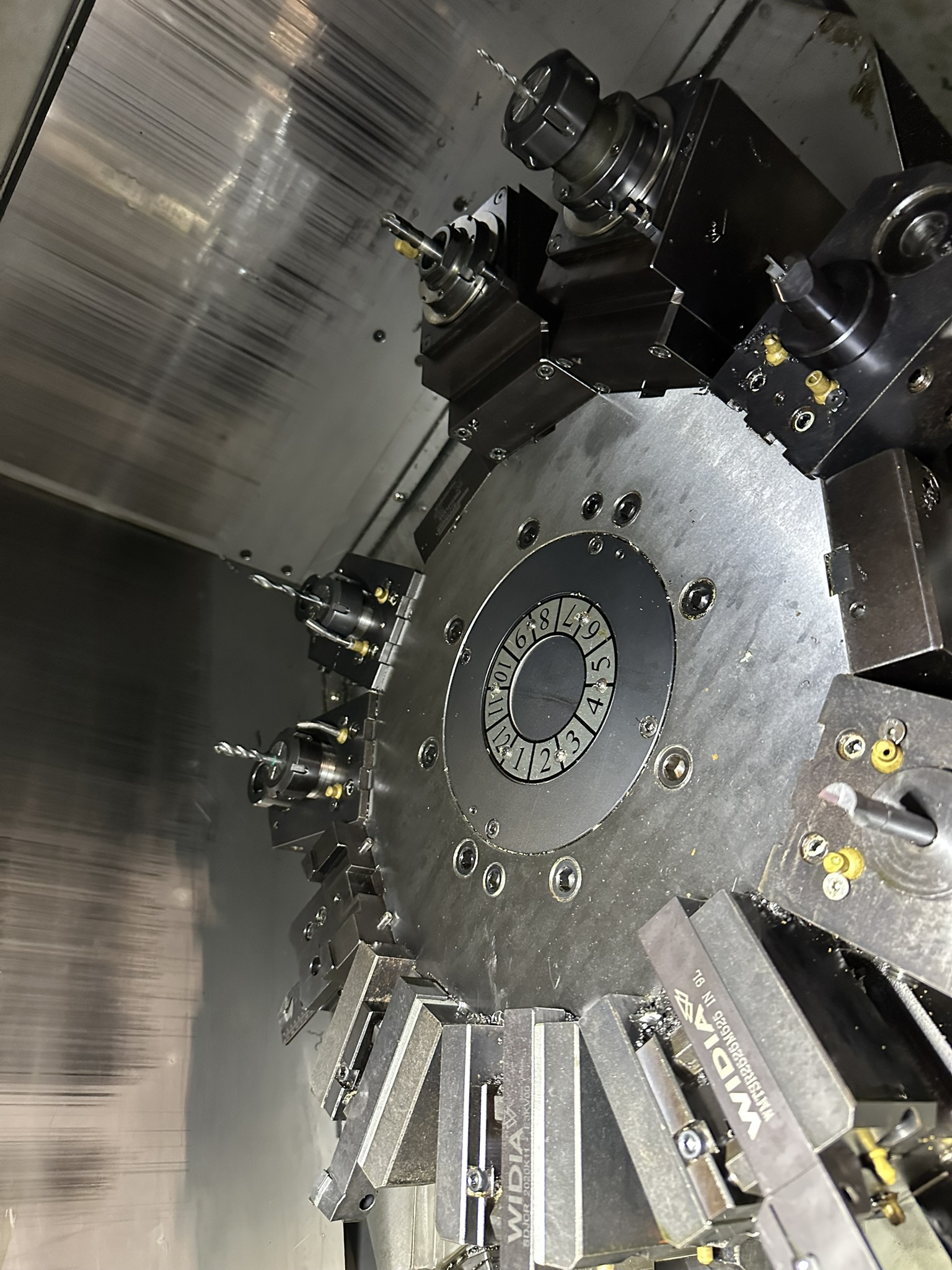

- Torreta de 12 estaciones con capacidad completa de herramientas motorizadas
- Capacidad de fresado en eje Y (recorrido ±50 mm)
- Eje C con resolución de 0,001°
- Expulsor neumático de piezas integrado

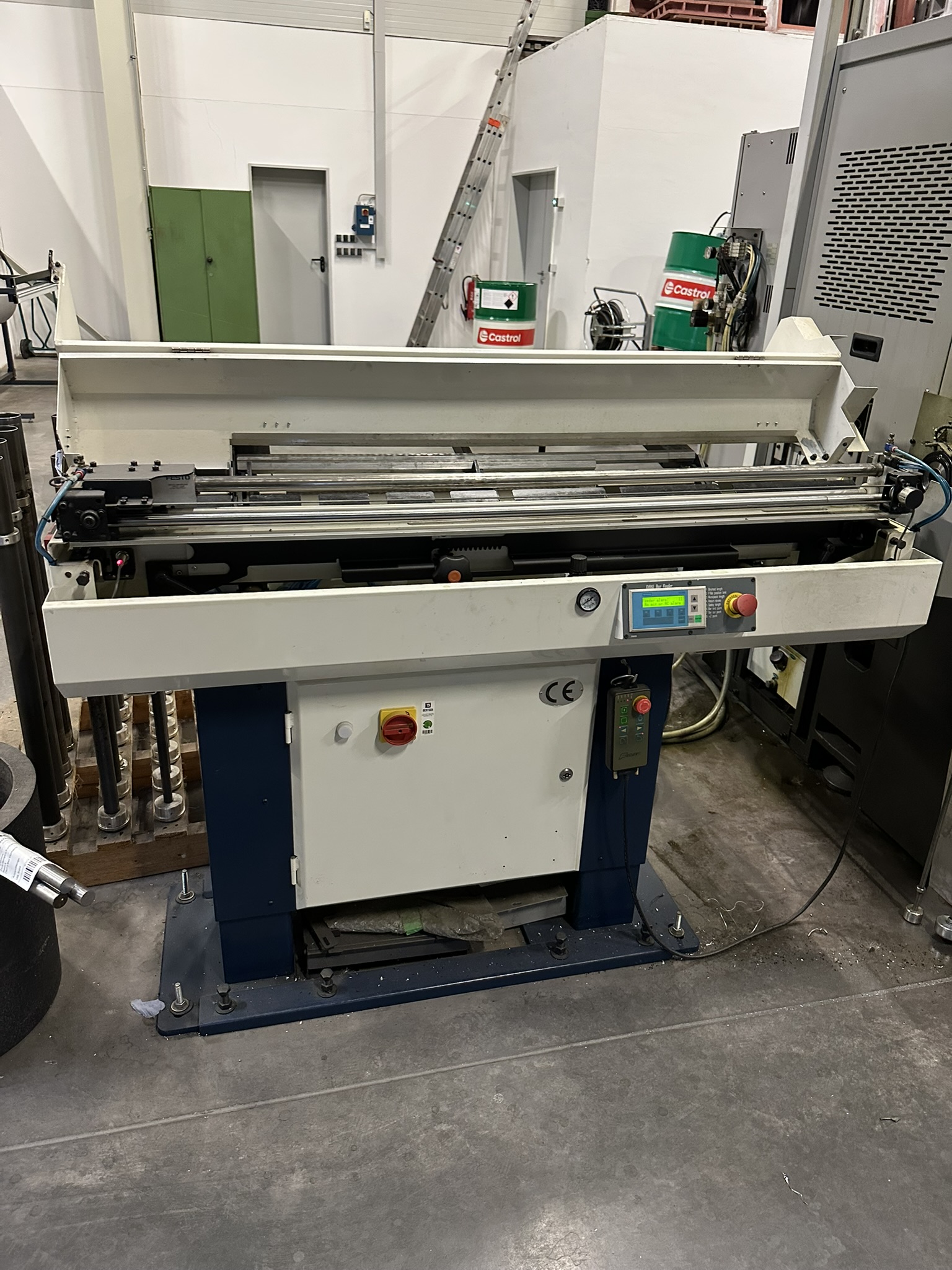

- Capacidad de cargador de barras hasta Ø 65 mm
- Interfaz de nariz de husillo A 2-6
- Herramientas motorizadas de alta velocidad (5.000 rpm)
- Portaherramientas de 25 x 25 mm
Resumen
Descripción

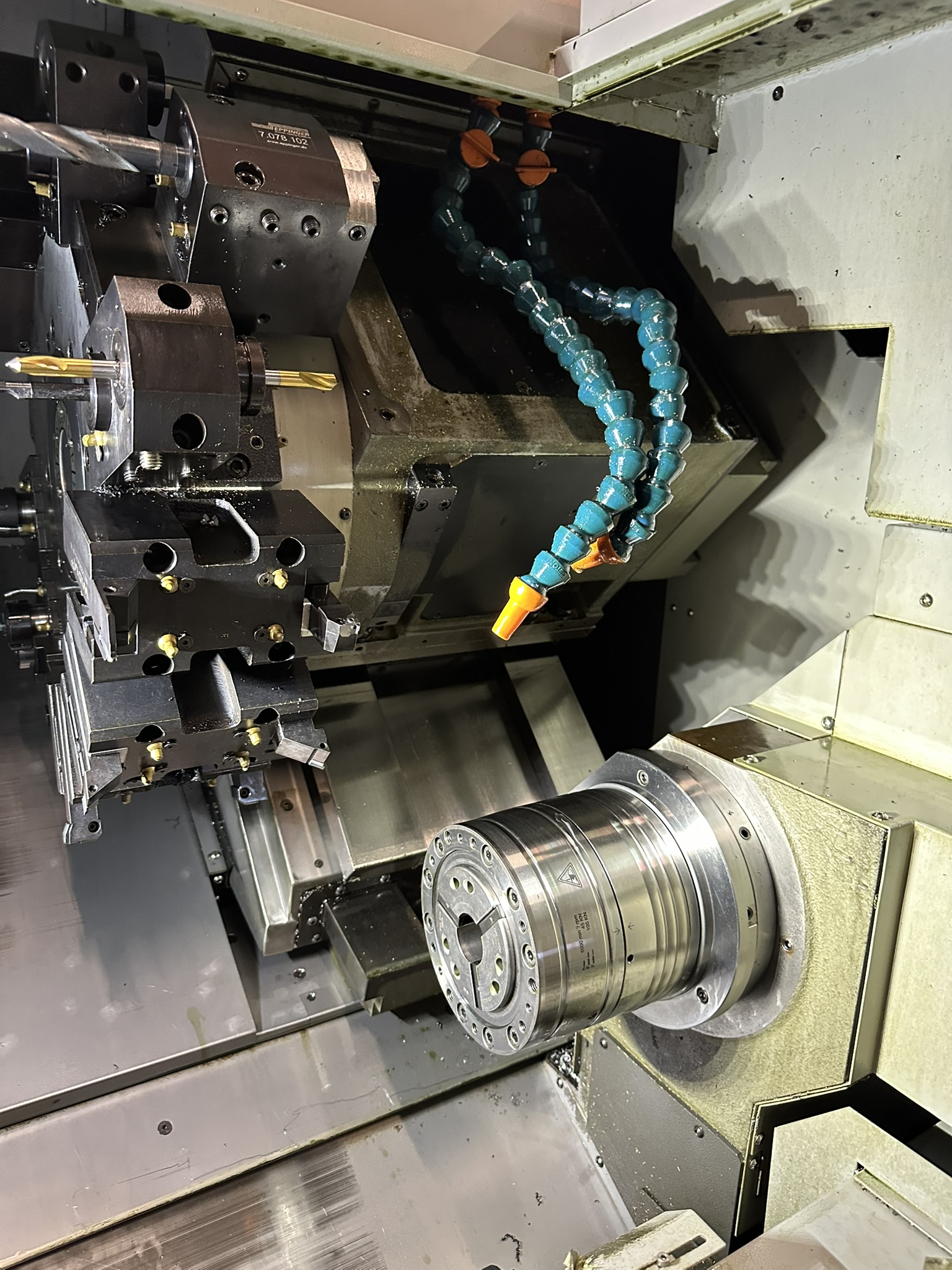

Excelencia operativa y equipamiento El TSUGAMI M08SYE es reconocido por sus excepcionales capacidades multitarea y su ingeniería de precisión de inspiración suiza. Este modelo de 2015 combina torneado con doble husillo y fresado completo en eje Y en una plataforma compacta lista para producción. Configuración de husillos: husillo principal y contrahusillo operando a 4.500 rpm con motores potentes (11 kW principal, 7,5 kW secundario) para transferencia completa de la pieza y mecanizado por el reverso. El contrahusillo incluye expulsor neumático integrado y 506 mm de recorrido en eje A para máxima flexibilidad. Sistema de herramientas motorizadas: las 12 estaciones de torreta están equipadas para herramientas motorizadas, girando a 5.000 rpm con hasta 3,7 kW de potencia. Combinado con la capacidad del eje Y (±50 mm), permite fresado complejo, taladrado hasta Ø 13 mm y roscado M8 sin operaciones secundarias. Precisión y control: la ultrafina resolución del eje C de 0,001° asegura un posicionamiento indexado preciso y un contorneado continuo y suave para geometrías complejas. Aplicaciones: ideal para producción de gran volumen de piezas torneadas complejas con elementos fresados, componentes médicos, piezas de precisión para automoción y producción tipo suizo con alimentación de barras hasta Ø 65 mm.
Preguntas frecuentes
El paso de barra (diámetro máximo que atraviesa el husillo principal) determina si puede trabajar en barra o sólo entre plato y contrapunto. Es un dato por máquina: figura en las especificaciones técnicas de esta ficha.
El contracabezal recoge la pieza del husillo principal y permite mecanizar la cara posterior sin una segunda sujeción. No todos los tornos lo llevan; cuando esta máquina lo incorpora, aparece en las especificaciones y en el equipamiento de la ficha.
Las herramientas motorizadas permiten fresar, taladrar y roscar sin cambiar de máquina; el eje Y añade el descentrado necesario para fresados fuera del eje de giro. Juntos son la diferencia entre un torno y un centro de torneado real.

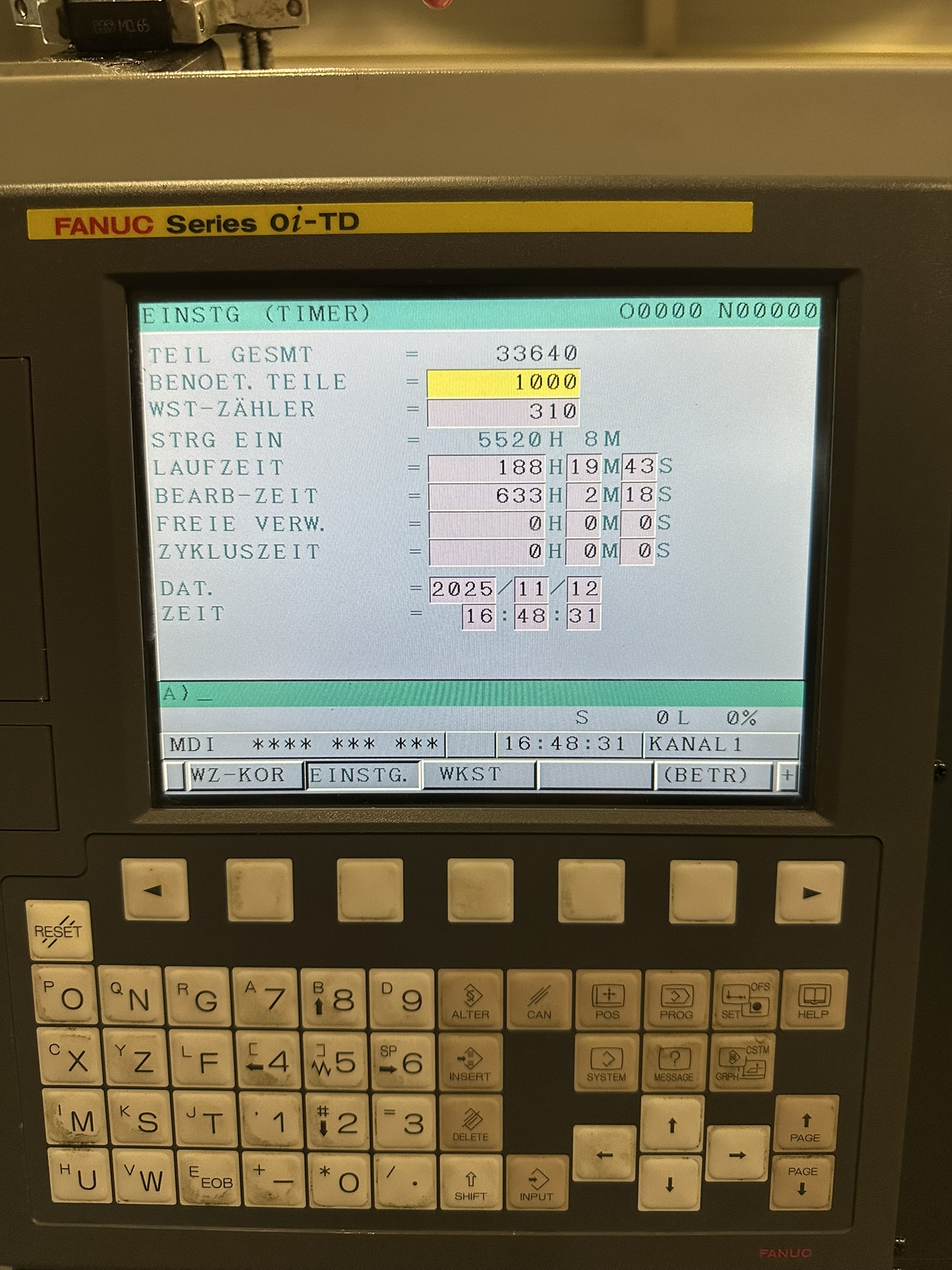

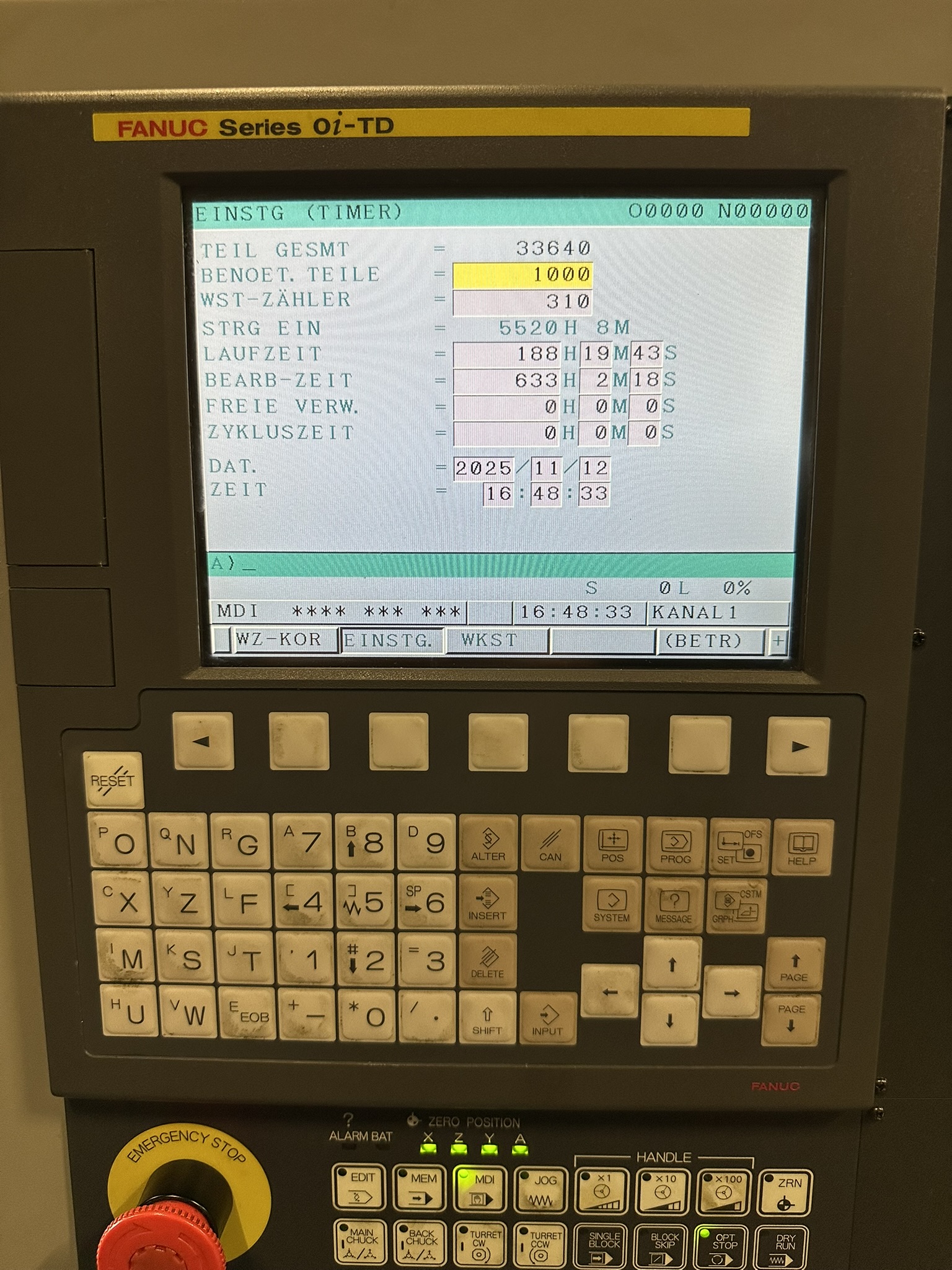

Las horas de husillo y de puesta en tensión son el mejor indicador de desgaste real, mucho mejor que el año de fabricación. Cuando el control las registra, las leemos en la inspección y se las facilitamos por escrito.
Siempre que la máquina siga instalada y en producción, sí, y lo recomendamos: ver una pieza mecanizada bajo control dice más que cualquier informe. Organizamos la visita y le acompañamos.
