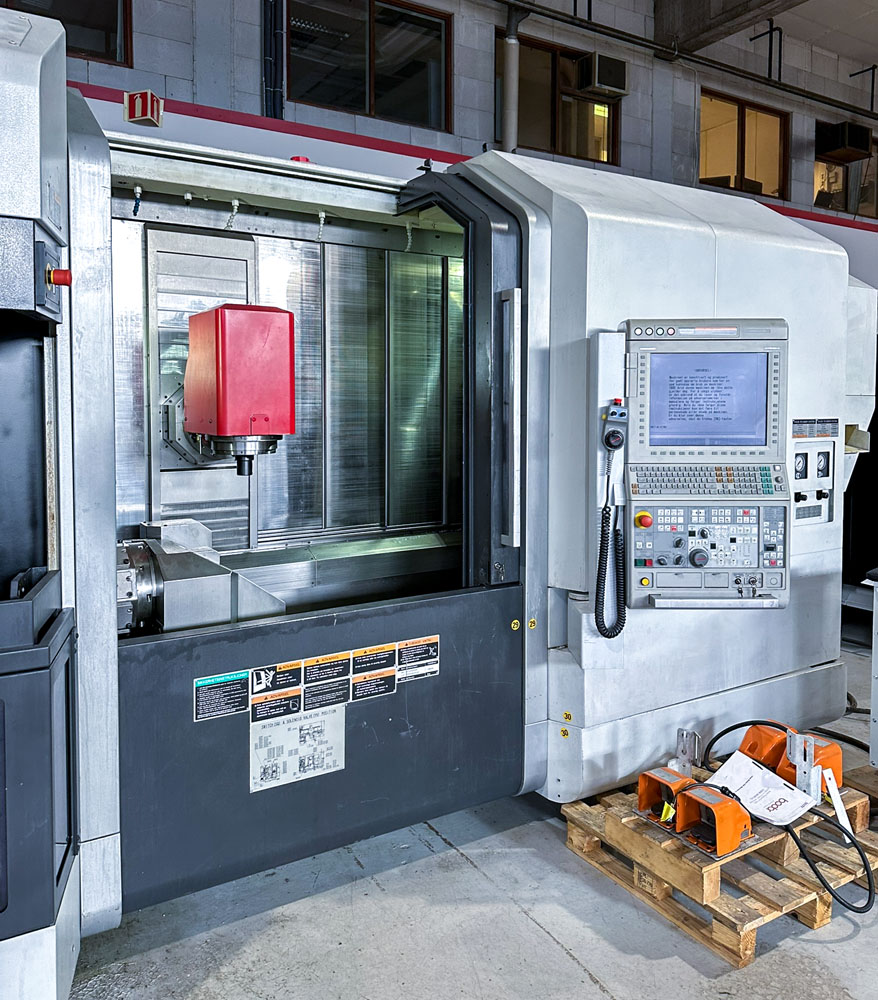

MORI SEIKI NTX2000SZ 1500 (2012): Torno multitarea con doble husillo y eje Y
MORI SEIKI NTX2000SZ 1500 (2012) de segunda mano
ID: MORI-SEIKI-NTX2000SZ-1500-2012-TC000017Precisión japonesa. Configuración de doble husillo. Almacén de 76 herramientas. Control MSX-711 MAPPS IV.
- Noruega

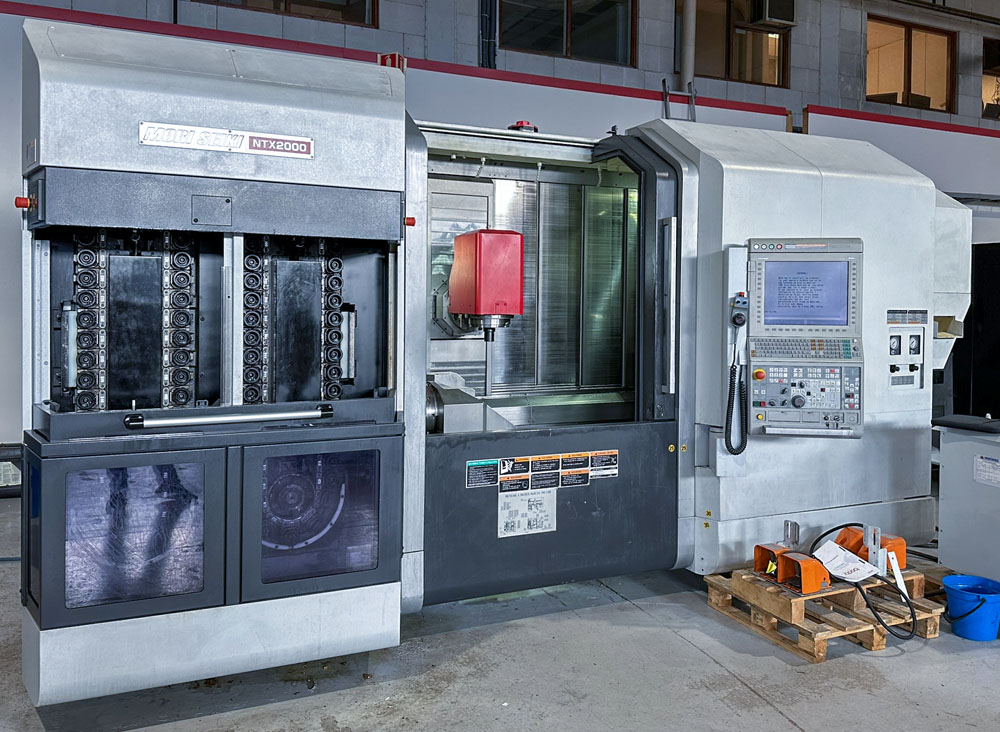

MORI SEIKI NTX2000SZ 1500 de 2012, torno multitarea con control MSX-711 MAPPS IV. Cuenta con doble husillo (5.000 rpm), fresado en eje Y (12.000 rpm), almacén de 76 herramientas con Capto C6, torreta de 10 posiciones, longitud de torneado de 1.540 mm, capacidad Ø 610 mm, interfaz para alimentador de barras y descargador de piezas. Ubicado en Alemania.
- Doble husillo: husillos principal y contrahusillo con 5.000 rpm y 22 kW de potencia
- Fresado en eje Y: capacidad completa de 5 ejes con recorrido Y de ±125 mm y eje B de ±120°
- Gran capacidad de herramientas: almacén de 76 posiciones con portaherramientas Capto C6 más torreta de 10 posiciones

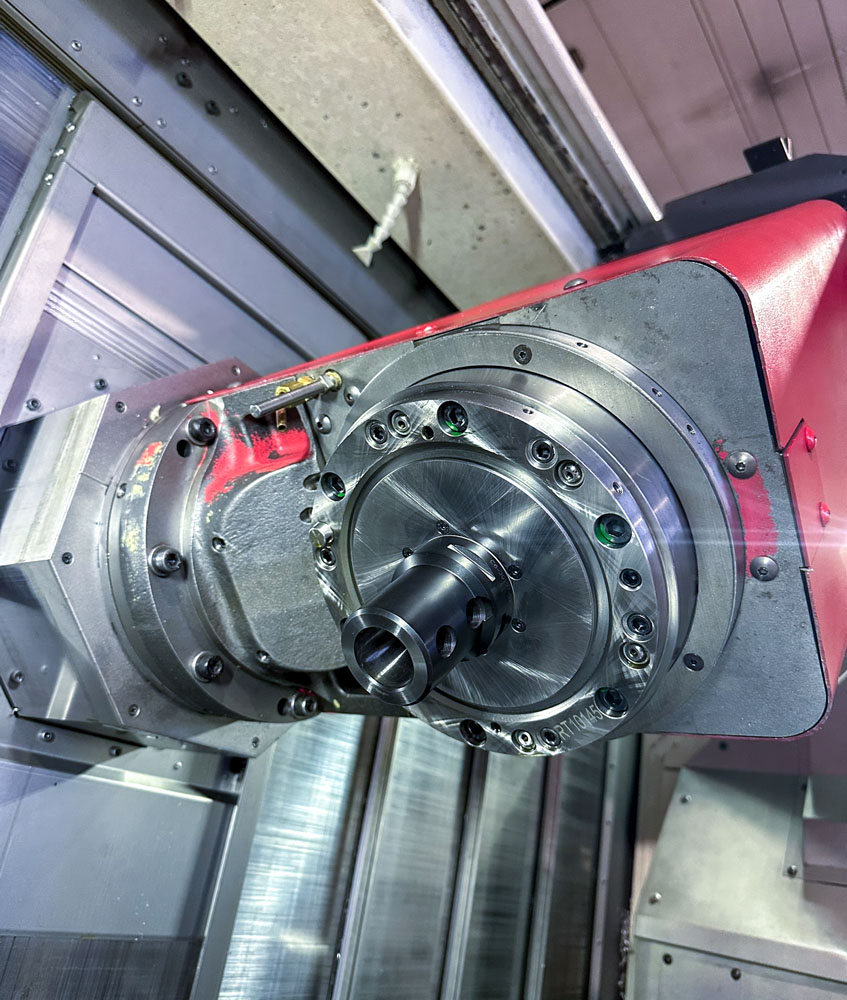

- Tornofresado de alta velocidad: husillo de fresado a 12.000 rpm con 18,5 kW para operaciones complejas
- Lista para automatización: incluye interfaz para alimentador de barras, descargador de piezas y prerreglaje automático
- Mecanizado completo: longitud de torneado de 1.540 mm con capacidad Ø 610 mm para piezas grandes
Galería
Vídeo

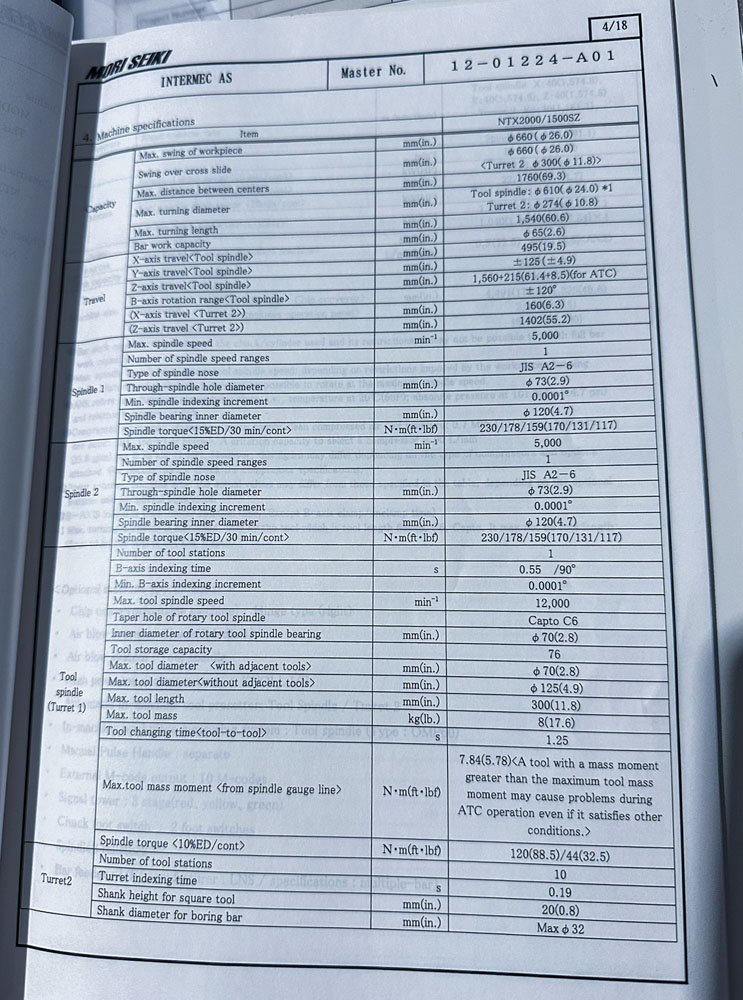

Especificaciones técnicas
- Controlador
- MSX-711 (MAPPS IV)
- Recorrido del eje X mm
- 495
- Recorrido del eje Z mm
- 1.560
- Recorrido del eje Y mm
- ±125
- Eje B
- ±120°
- Longitud máx. de torneado mm
- 1.540
- Diámetro máx. de torneado mm: ø
- 610 (Turret 2 ø274)
- Giro sobre la bancada mm: ø
- 660
- Giro sobre carro transversal mm
- ø660 (Turret 2 ø300)
- Paso de barra / capacidad mm: ø
- ø65
- Recorridos de la torreta X2 / Z2 mm
- 160 / 1.402
- Posiciones por torreta
- 10
- Tiempo de indexación de la torreta s
- 0,19
- Velocidad husillo de fresado rpm
- 12.000
- Potencia husillo de fresado kW
- 18,5/11 (10 min./cont)
- Capacidad del almacén ATC
- 76
- Cono ATC (Capto / HSK / SK)
- Capto C6
- Diámetro máx. de herramienta mm
- ø125
- Longitud máx. de herramienta mm
- 300
- Peso máx. de herramienta kg
- 8
- Velocidad máx. del husillo rpm
- 5.000
- Potencia del husillo kW (S1/S6)
- 22/18,5 (30 min./cont)
- Torque del husillo Nm
- 230/159 (15%ED/cont)
- Nariz del husillo
- A2-6
- Tipo de mandril
- BB208
- Velocidad máx. contrahusillo rpm
- 5.000
- Potencia del contrahusillo kW
- 22/18,5 (30 min./cont)
- Nariz del contrahusillo
- A2-6
- Mandril del contrahusillo mm
- BB208
- Dimensiones
- X: 495 mm | Y: ±125 mm | Z: 1.560 mm | B: ±120°
Equipamiento
- Control CNC MSX-711 (MAPPS IV)
- Cambiador automático de 76 herramientas con Capto C6

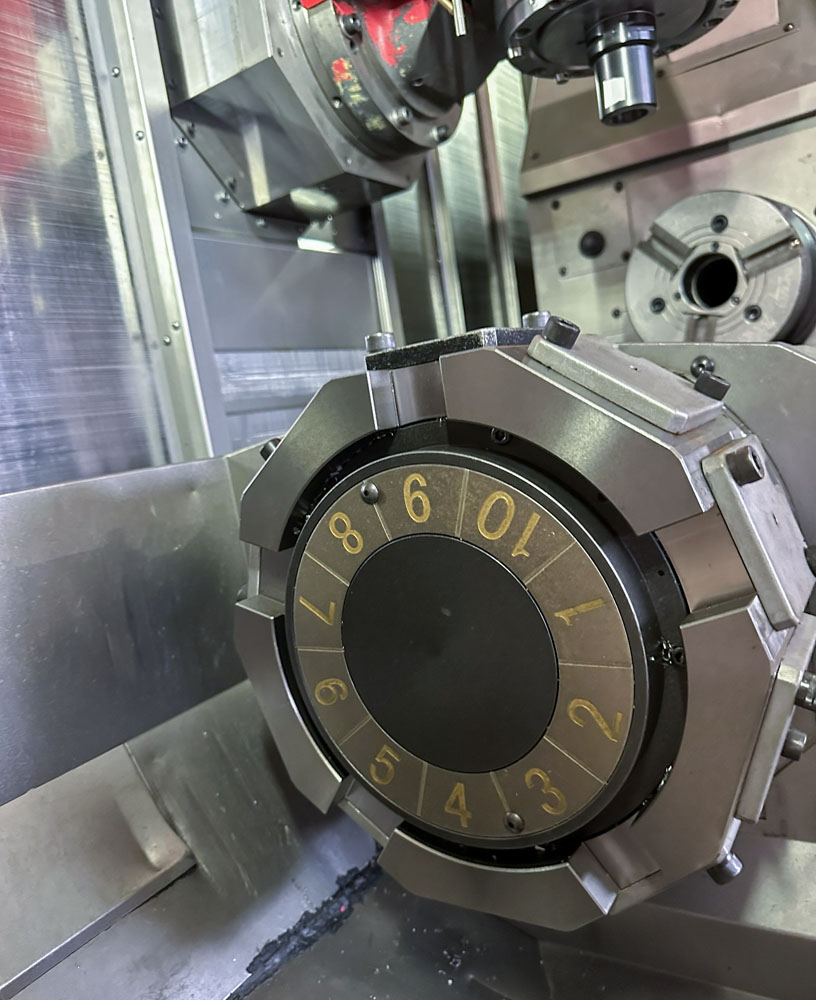

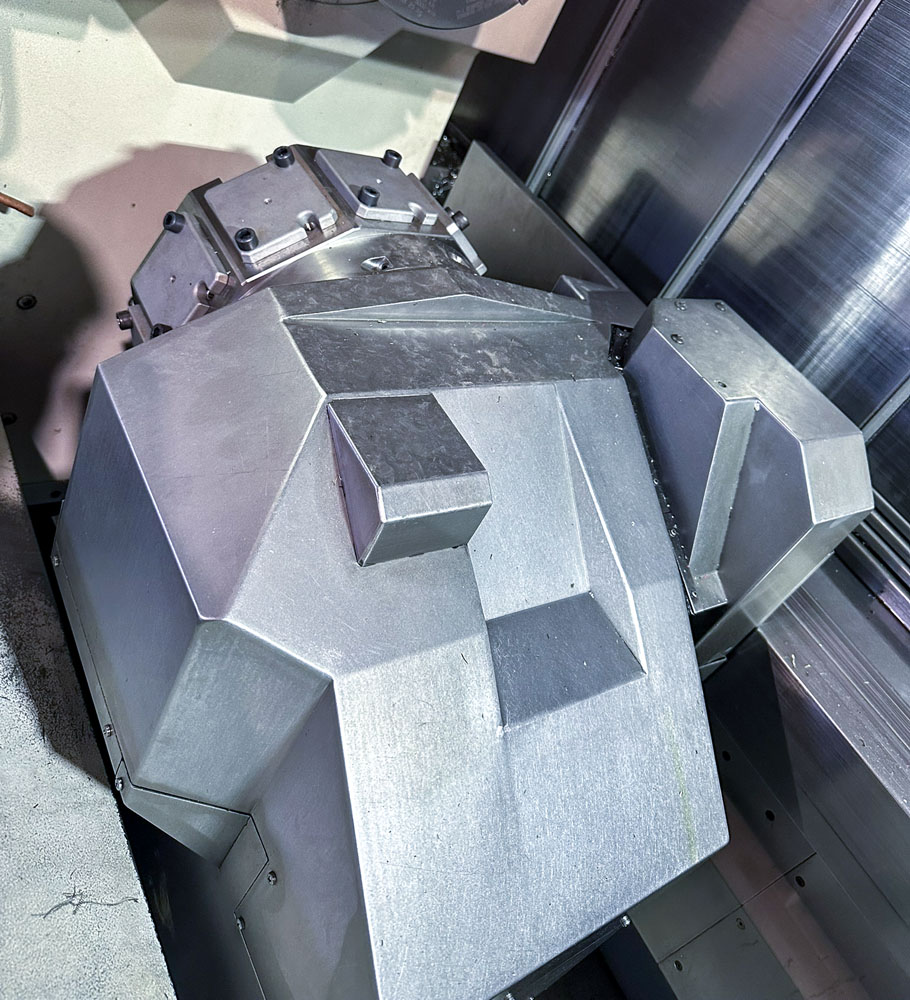

- Torreta inferior de 10 posiciones

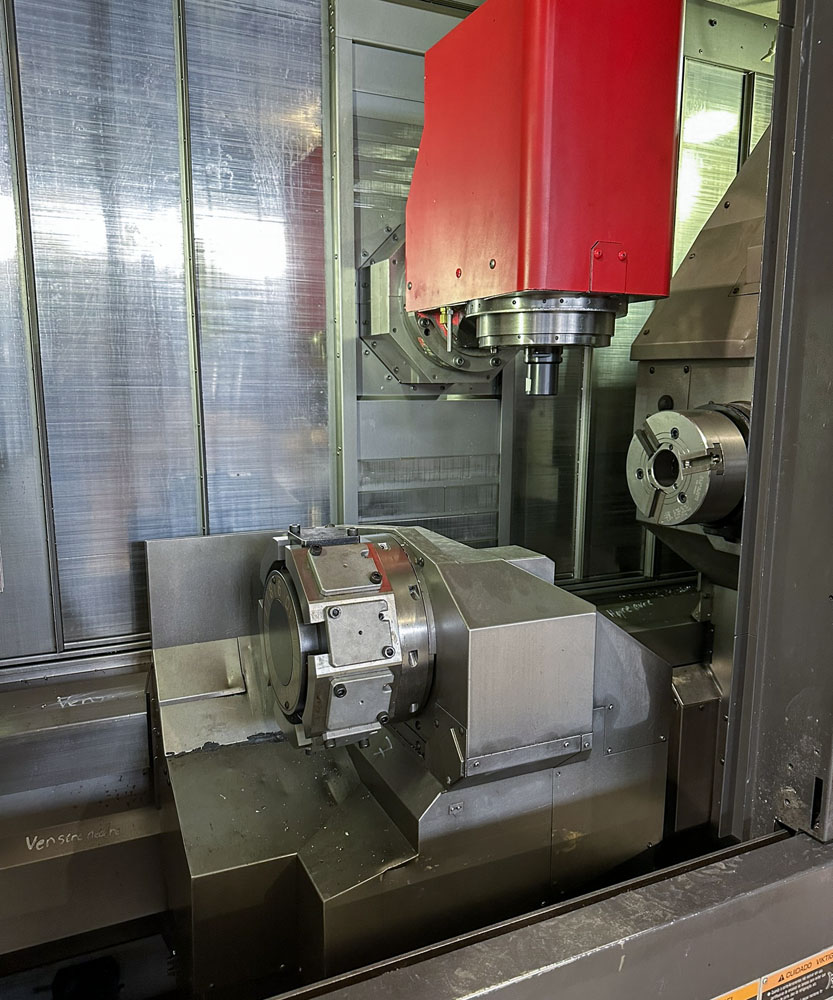

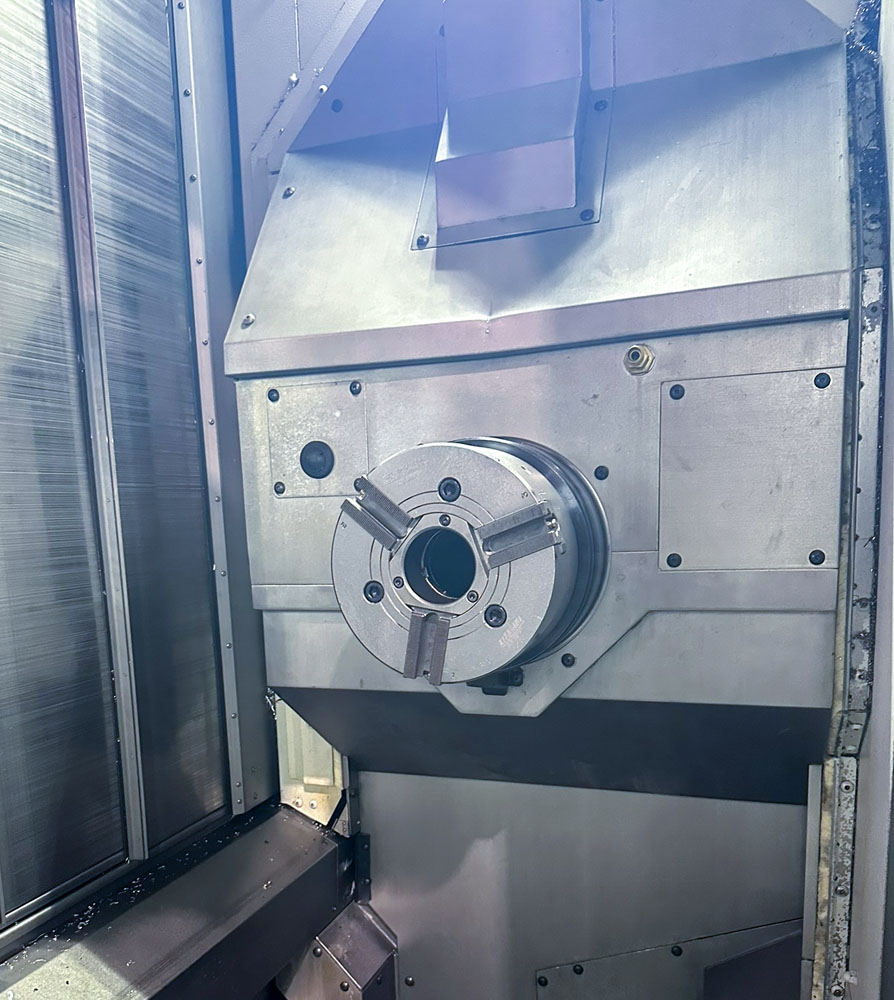

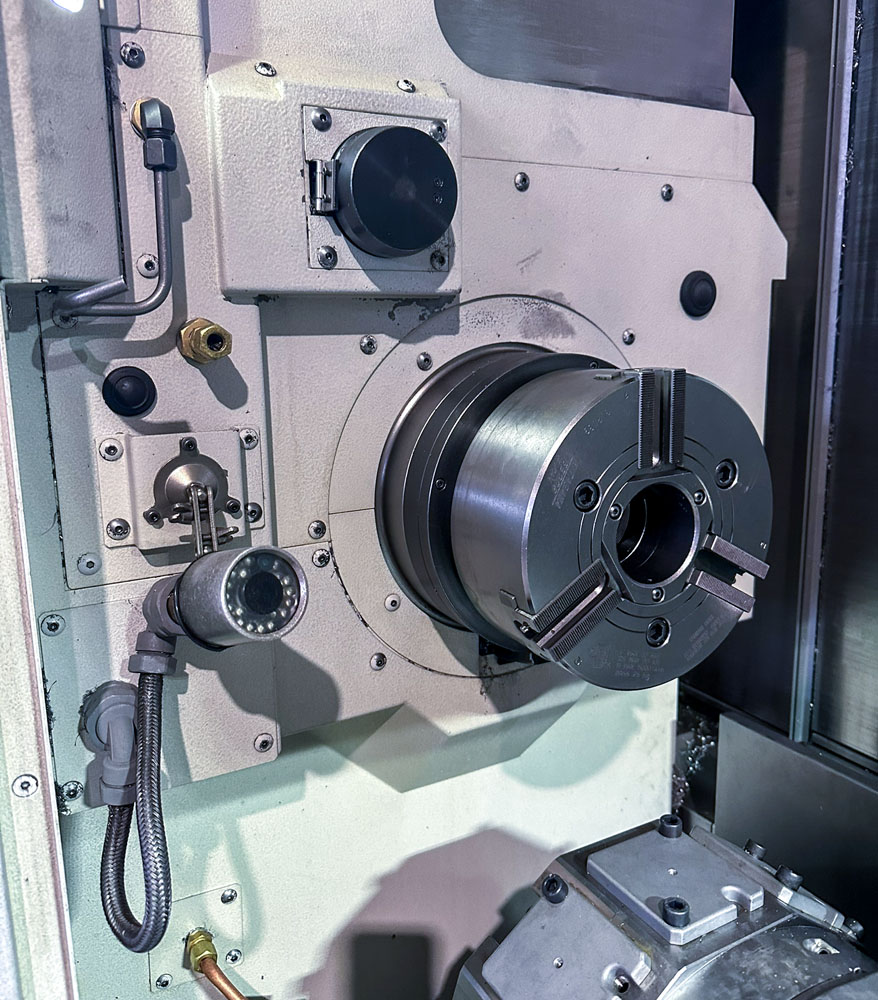

- Platos KITAGAWA BB208 dobles (husillo principal y contrahusillo)
- Husillo 2 con opción de contrapunto
- Capacidad de fresado en eje Y (±125 mm)

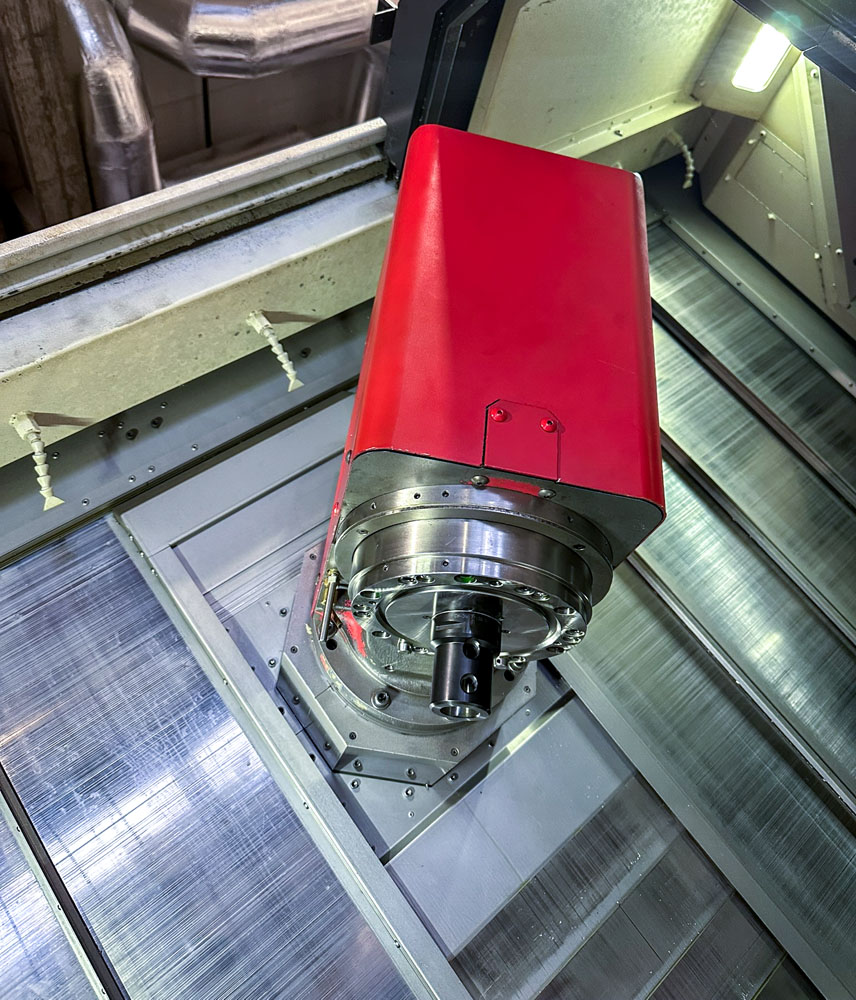

- Cabezal basculante eje B (±120°)
- Interfaz de sistema de refrigerante de alta presión
- Transportador de virutas
- Interfaz para alimentador de barras (capacidad Ø 65 mm)
- Descargador automático de piezas
- Prerreglaje automático de herramienta (superior e inferior)
- Volante electrónico
- Sistema de soplado de aire para plato y punta de herramienta
- Pedal doble del plato para ambos husillos
- Baliza señalizadora
- Función de cámara
- Sistema de gestión de herramientas
- Función de retirada y recuperación de herramienta
- Función de tallado por generación (hobbing)
- Memoria de programa
- 10x códigos M externos
Resumen
Descripción
Excelencia operativa y equipamiento El MORI SEIKI NTX2000SZ 1500 representa la cúspide de la tecnología en tornos multitarea, integrando torneado, fresado y automatización en una sola plataforma. Este modelo de 2012 está totalmente equipado con prestaciones avanzadas para fabricación desatendida. Gestión de herramientas: el excepcional almacén de 76 posiciones con sistema Capto C6 admite herramientas de hasta 300 mm de longitud y 8 kg de peso. La torreta inferior adicional de 10 posiciones permite cambios rápidos con indexado de 0,19 segundos para máxima productividad. Capacidad de fresado: mecanizado simultáneo de 5 ejes con recorrido Y de ±125 mm y basculación de eje B de ±120°. El husillo de fresado a 12.000 rpm entrega 18,5 kW para arranque agresivo de material y mecanizado de contornos complejos. Sistemas de automatización: incluye interfaz para alimentador de barras para producción desatendida, descargador automático de piezas (Ø 75 mm x 180 mm, 4 kg de capacidad) y prerreglaje automático de herramienta para las estaciones superior e inferior. El sistema de refrigerante de alta presión y el transportador de virutas aseguran un funcionamiento continuo. Aplicaciones: ideal para componentes aeroespaciales, implantes médicos, piezas para petróleo y gas y mecanizado de ejes complejos que requieran mecanizado completo en un solo amarre.
¿Interesado en esta máquina?
Oferta no vinculante en 24h · Asesoramiento personalizado · Ref. MORI-SEIKI-NTX2000SZ-1500-2012-TC000017
Preguntas frecuentes
El paso de barra (diámetro máximo que atraviesa el husillo principal) determina si puede trabajar en barra o sólo entre plato y contrapunto. Es un dato por máquina: figura en las especificaciones técnicas de esta ficha.
El contracabezal recoge la pieza del husillo principal y permite mecanizar la cara posterior sin una segunda sujeción. No todos los tornos lo llevan; cuando esta máquina lo incorpora, aparece en las especificaciones y en el equipamiento de la ficha.
Las herramientas motorizadas permiten fresar, taladrar y roscar sin cambiar de máquina; el eje Y añade el descentrado necesario para fresados fuera del eje de giro. Juntos son la diferencia entre un torno y un centro de torneado real.

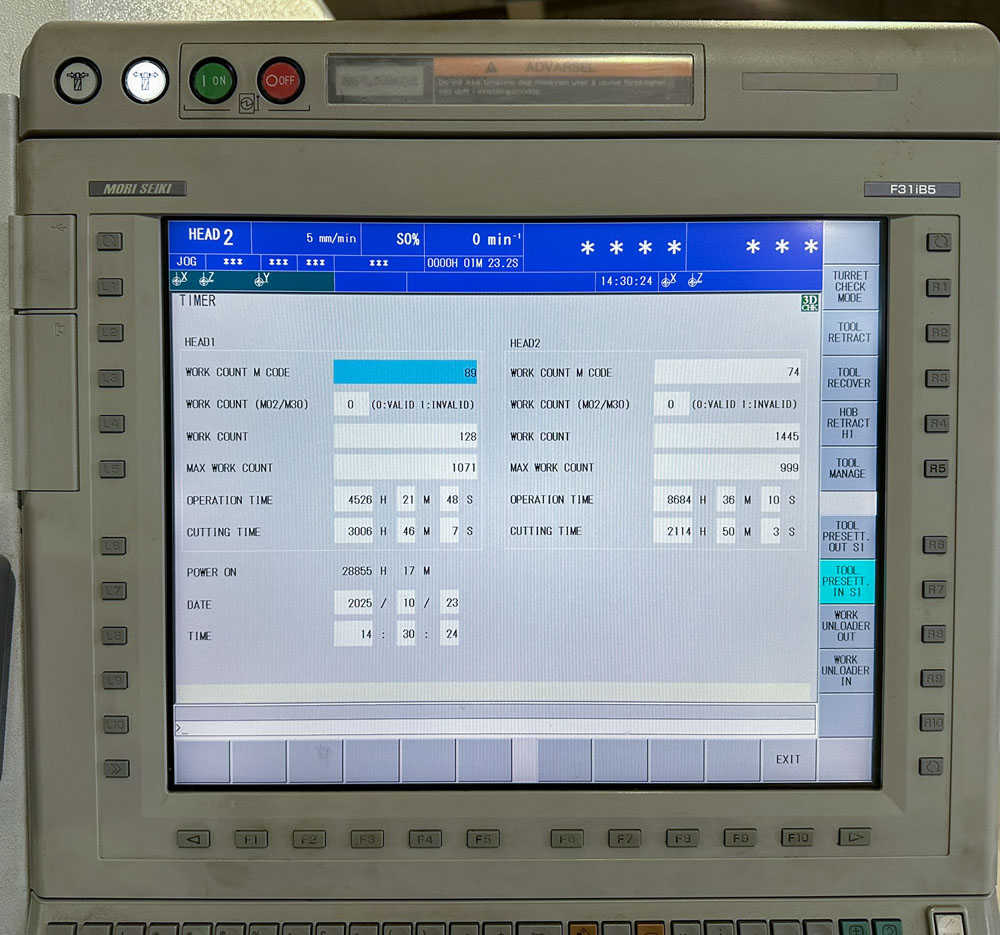

Las horas de husillo y de puesta en tensión son el mejor indicador de desgaste real, mucho mejor que el año de fabricación. Cuando el control las registra, las leemos en la inspección y se las facilitamos por escrito.
