PINACHO SE 325 X 2000 (2021): Torno CNC con paso de barra de 80 mm
PINACHO SE 325 X 2000 (2021) de segunda mano
ID: TC000019Precisión española. 2.000 mm entre puntos. Control FAGOR 8055i.
- Noruega

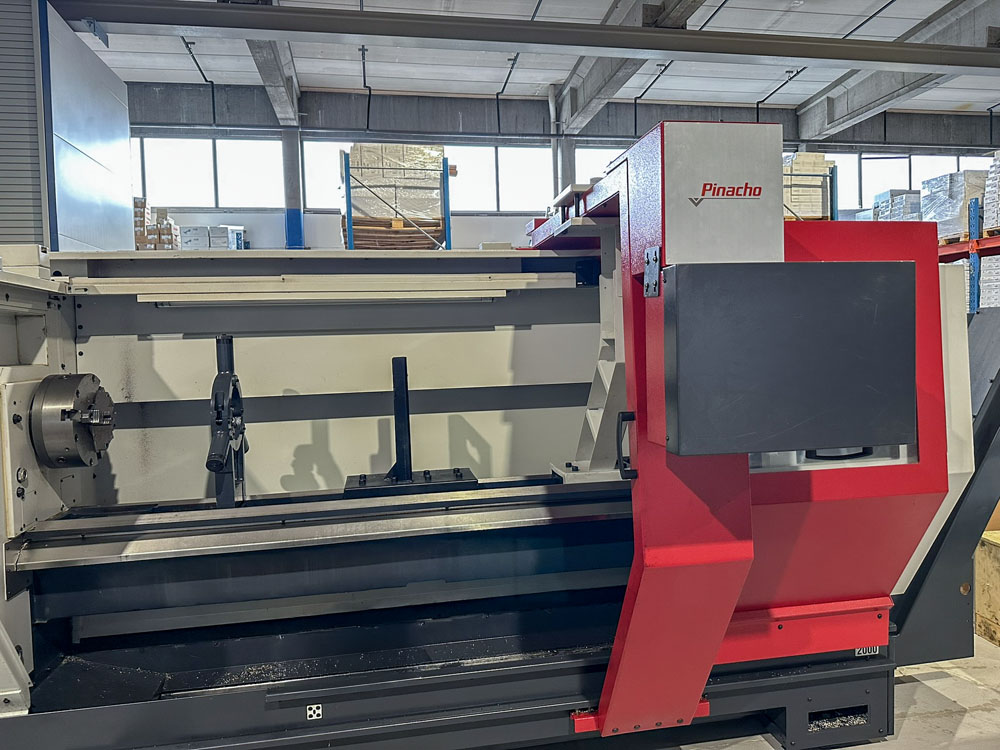

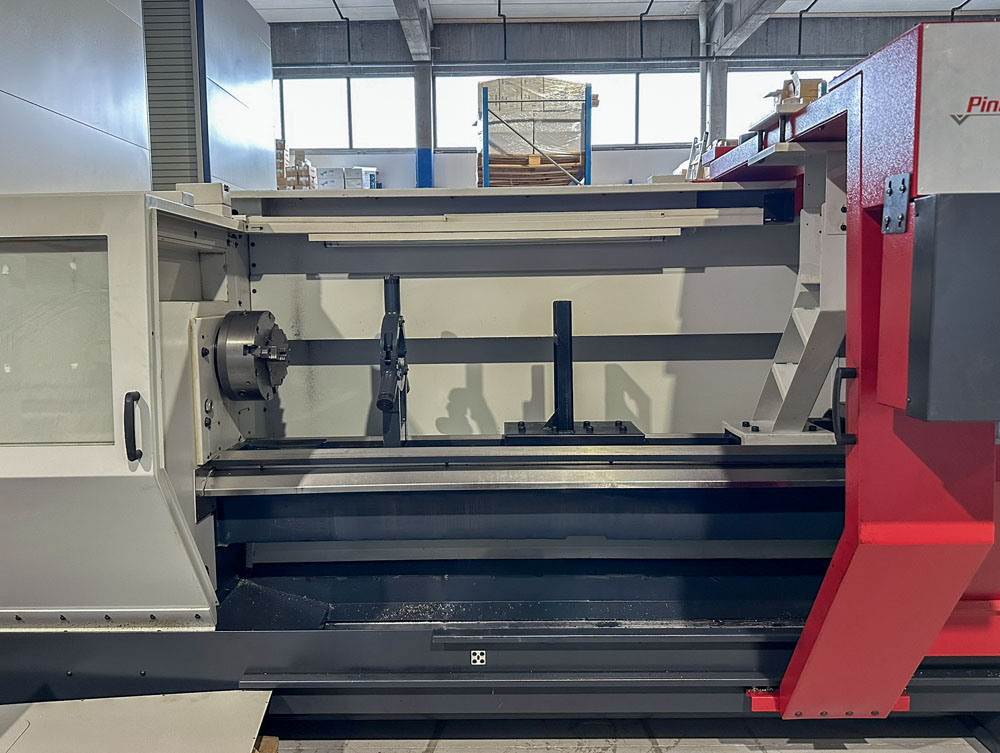

PINACHO SE 325 X 2000 de 2021, torno CNC horizontal con control FAGOR 8055i. Cuenta con 2.000 mm entre puntos, paso de barra de 80 mm, doble plato de 3 garras de 315 mm, torreta automática de 4 posiciones, paquete completo de lunetas y transportador de virutas. Ubicado en Noruega.
- Gran capacidad: 2.000 mm entre puntos para mecanizado de piezas largas
- Husillo robusto: paso de barra de 80 mm con nariz ASA A2-8
- Sistema de doble plato: platos universales de 3 garras de 315 mm frontal y trasero

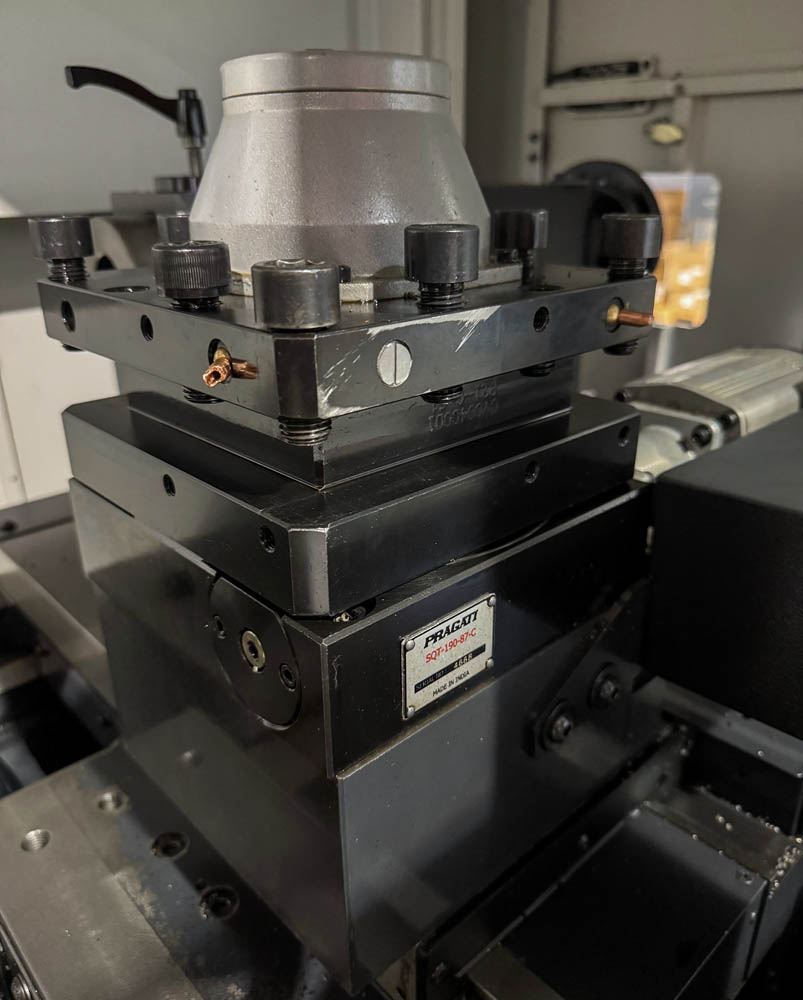

- Herramientas automáticas: torreta automática de 4 posiciones SQT-190-87-C

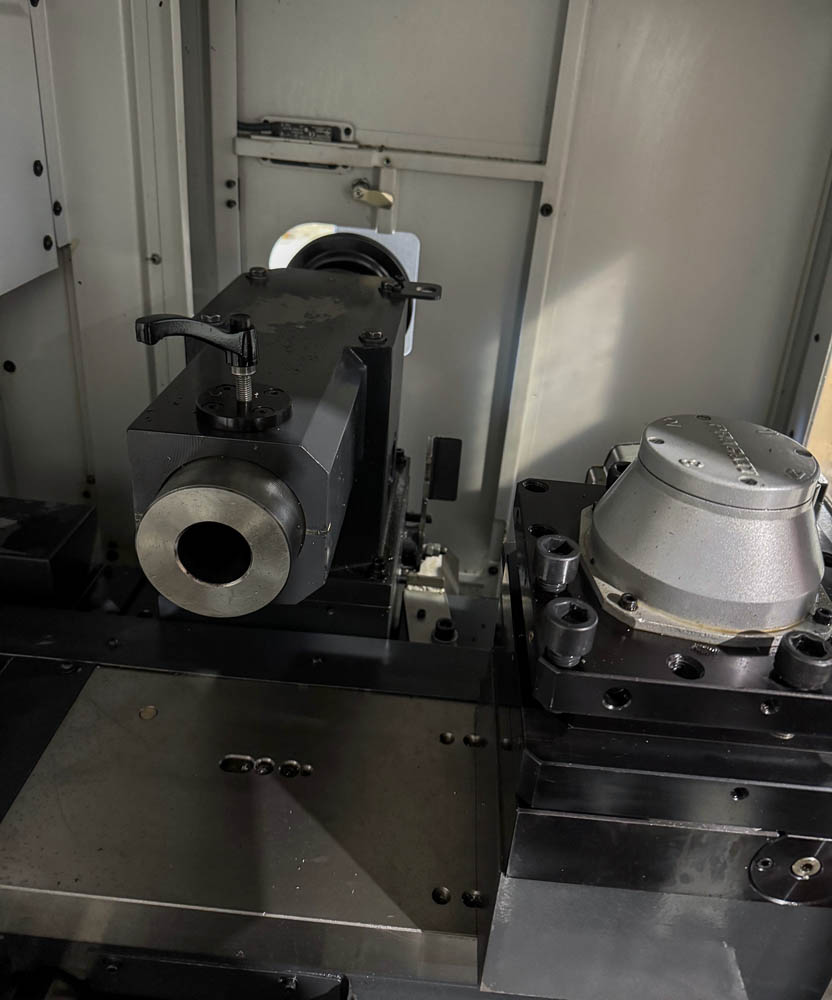

- Accesorios completos: contrapunto giratorio, lunetas fijas, luneta móvil y transportador de virutas
- Control moderno: paquete CNC FAGOR 8055i para serie SE/SMS
Galería
Especificaciones técnicas
- Control Unit
- FAGOR 8055i PACKAGE FOR SE/SMS
- Distance Between Centers
- 2,000 mm
- Spindle Bore
- 80 mm
- Spindle Nose
- ASA A2-8
- Maximum Spindle Speed
- 1,250 RPM
- Turret Type
- 4-Position Automatic Turret SQT-190-87-C
- Front Chuck Diameter
- Ø 315 mm
- Front Chuck Type
- 3-Jaw Universal Chuck ASA8
- Front Chuck Inner Diameter
- 103 mm
- Rear Chuck Diameter
- Ø 315 mm
- Rear Chuck Type
- 3-Jaw Universal Chuck
- Rear Chuck Inner Diameter
- 103 mm
- Swing Over Bed
- Ø 325 mm
- Dimensiones
- X: 325 mm | Z: 2,000 mm
- Equipamiento
- Control CNC FAGOR 8055i Torreta automática de 4 posiciones SQT-190-87-C Plato universal de 3 garras Ø 315 mm (frontal) Plato universal de 3 garras Ø 315 mm (trasero) Juego de 3 garras base Ø 315 mm Juego de 3 garras duras Ø 315 mm Juego de 3 garras blandas Ø 315 mm Contrapunto giratorio CM5 (260-310) Luneta fija para Ø 10-180 mm Luneta fija (grande) para Ø 180-400 mm Luneta móvil para Ø 10-140 mm Transportador de virutas 2.000 mm
Equipamiento
- Control CNC FAGOR 8055i

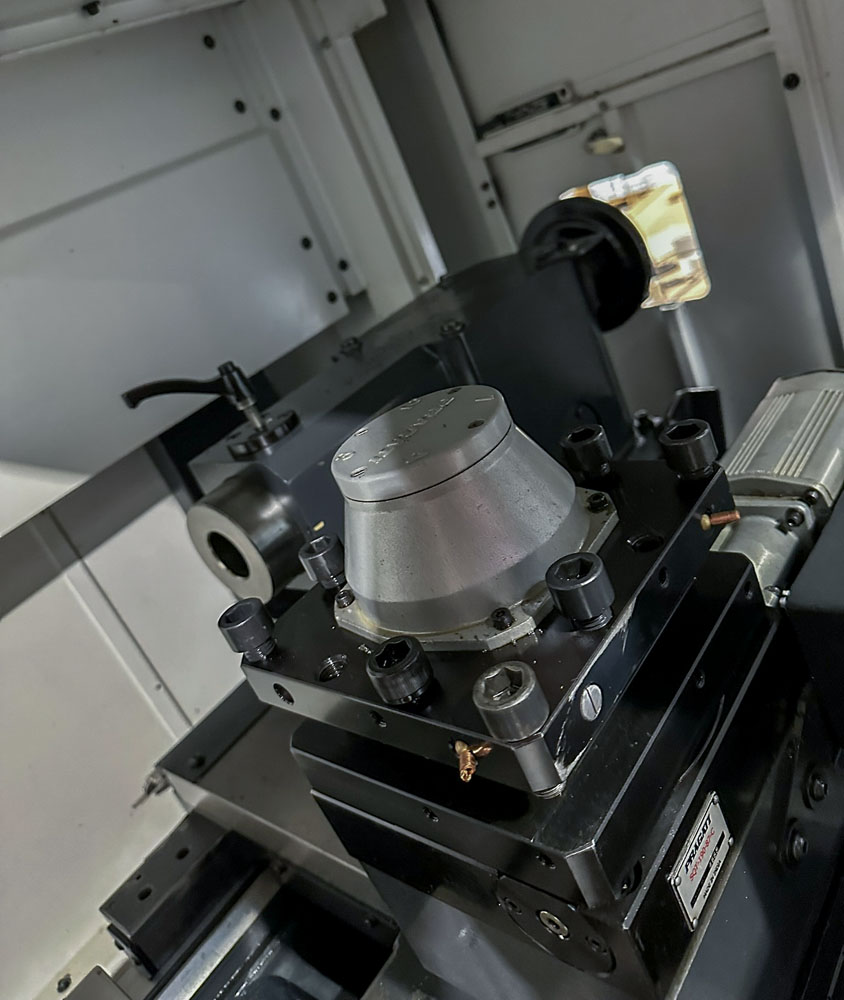

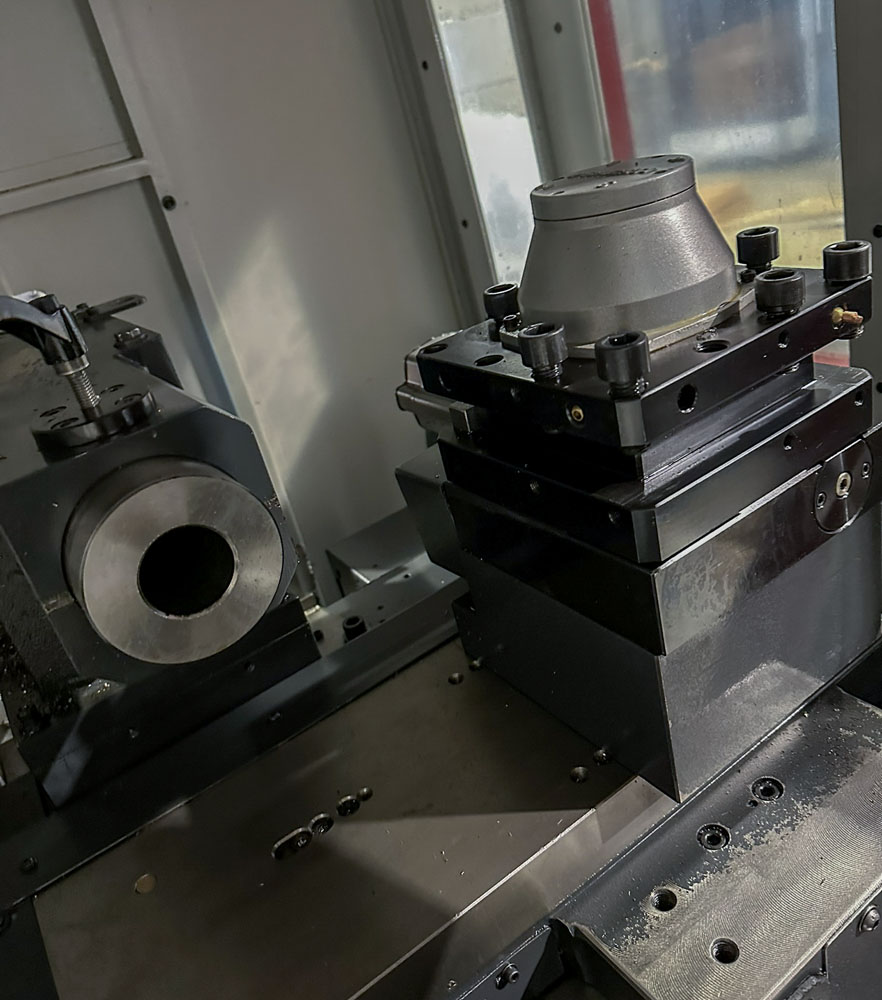

- Torreta automática de 4 posiciones SQT-190-87-C

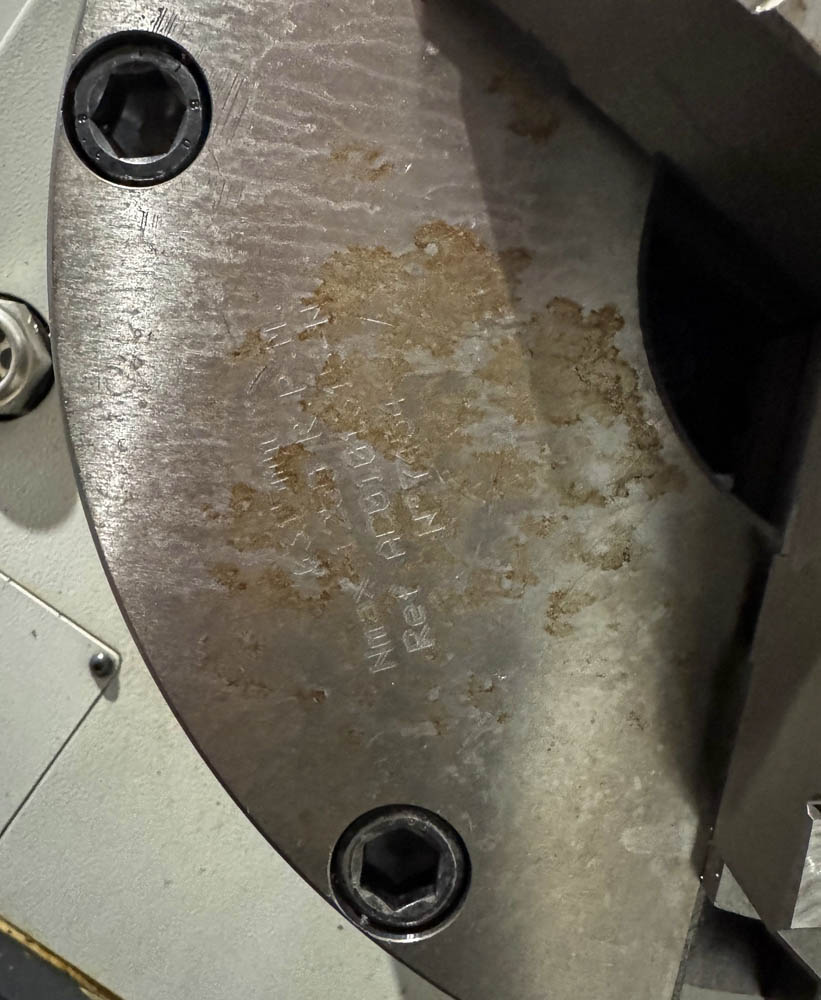

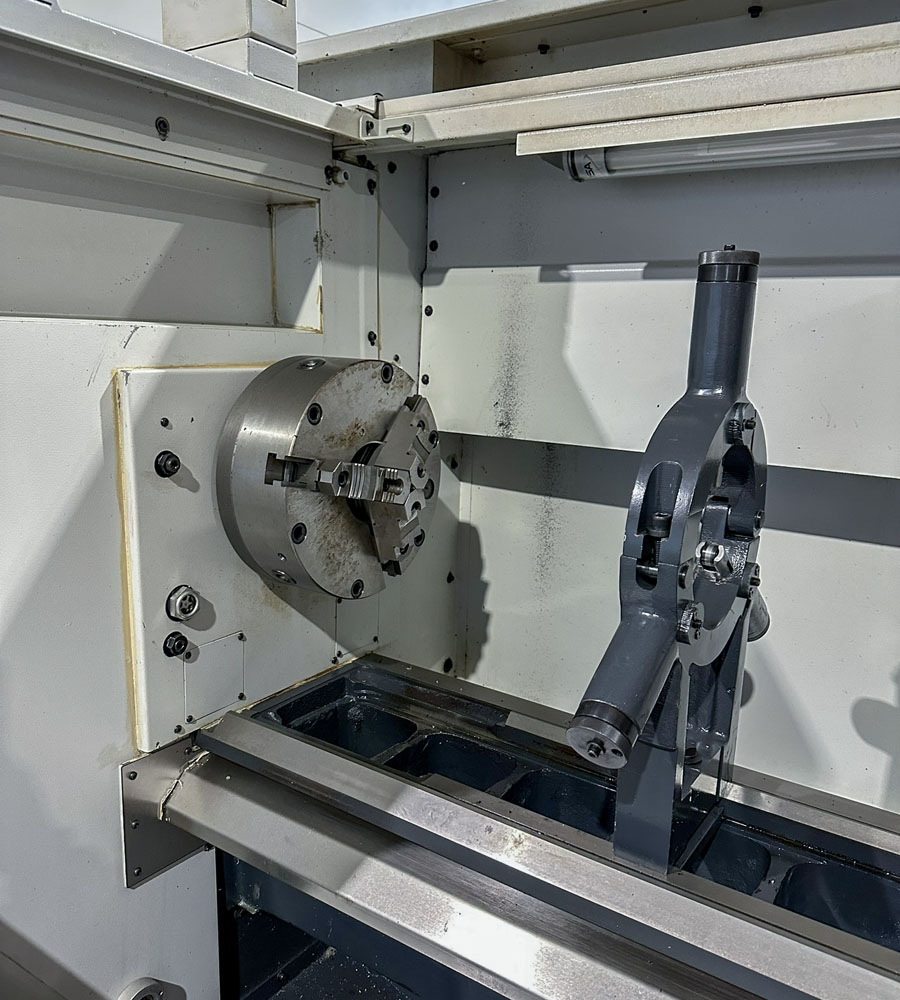

- Plato universal de 3 garras Ø 315 mm (frontal)
- Plato universal de 3 garras Ø 315 mm (trasero)
- Juego de 3 garras base Ø 315 mm
- Juego de 3 garras duras Ø 315 mm
- Juego de 3 garras blandas Ø 315 mm
- Contrapunto giratorio CM5 (260-310)

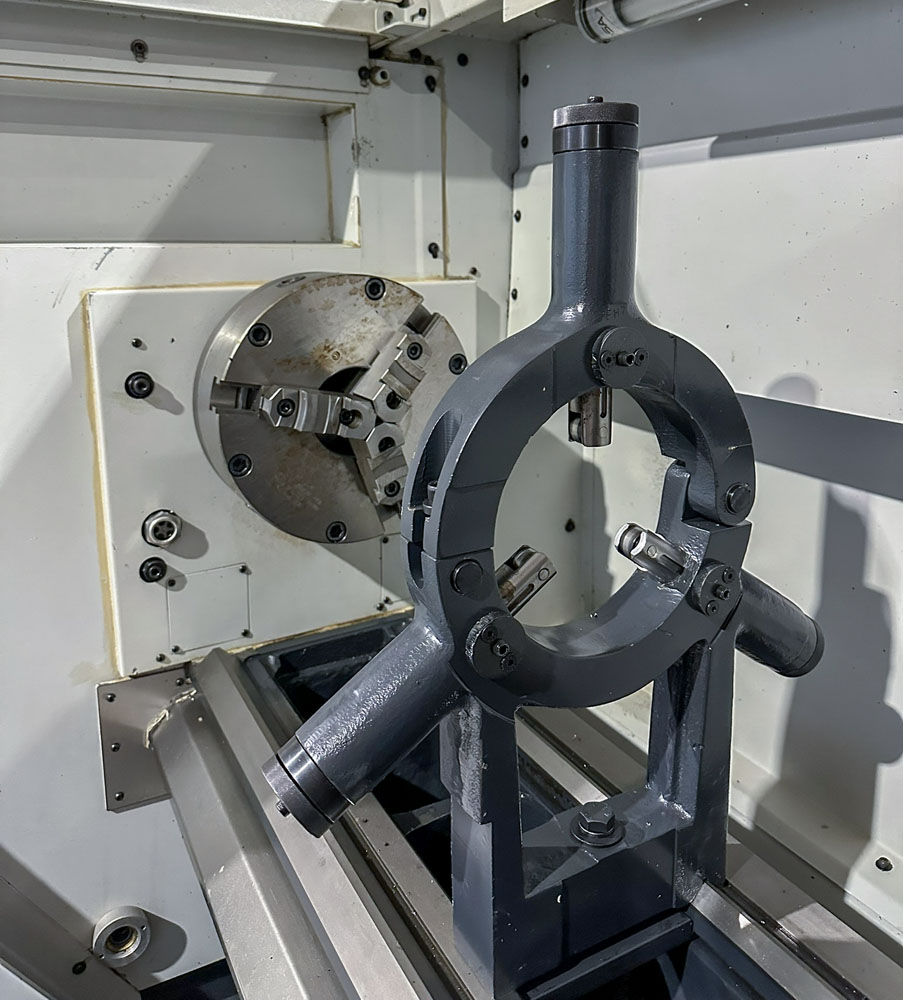

- Luneta fija para Ø 10-180 mm
- Luneta fija (grande) para Ø 180-400 mm

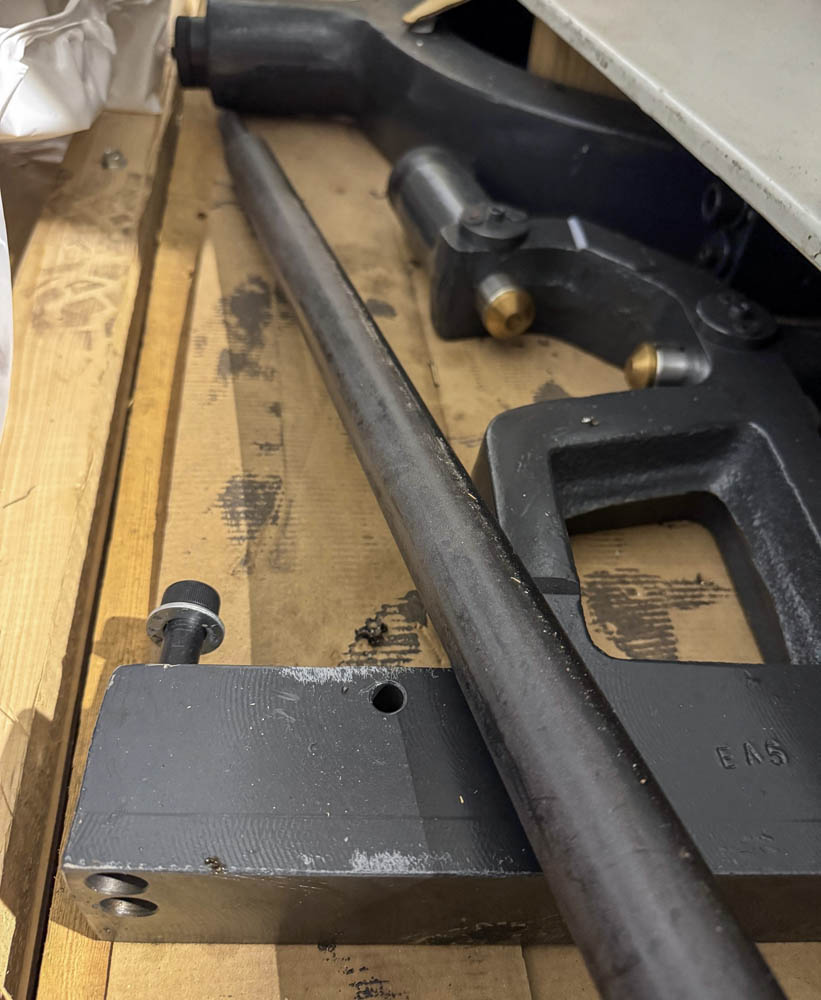

- Luneta móvil para Ø 10-140 mm
- Transportador de virutas 2.000 mm
Resumen
Descripción
Excelencia operativa y equipamiento El PINACHO SE 325 X 2000 representa la excelencia de la ingeniería española en tecnología de torneado horizontal. Este modelo de 2021 está totalmente equipado para entornos de producción exigentes con capacidad para piezas largas. Sistema de herramientas: la torreta automática de 4 posiciones SQT-190-87-C permite cambios de herramienta eficientes y prestaciones versátiles para operaciones de torneado complejas. Configuración de platos: doble plato con plato universal de 3 garras de 315 mm frontal y trasero, cada uno con 103 mm de diámetro interior. Incluye juegos completos de garras base, garras blandas y garras duras para máxima flexibilidad de amarre. Apoyo de pieza: completo paquete de accesorios que incluye contrapunto giratorio CM5 (260-310), luneta fija para diámetros 10-180 mm, luneta fija grande para 180-400 mm y luneta móvil para piezas de 10-140 mm de diámetro. Aplicaciones: ideal para la fabricación de ejes, torneado pesado, mecanizado de piezas largas y componentes cilíndricos de alta precisión en entornos industriales.
Preguntas frecuentes
El paso de barra (diámetro máximo que atraviesa el husillo principal) determina si puede trabajar en barra o sólo entre plato y contrapunto. Es un dato por máquina: figura en las especificaciones técnicas de esta ficha.
El contracabezal recoge la pieza del husillo principal y permite mecanizar la cara posterior sin una segunda sujeción. No todos los tornos lo llevan; cuando esta máquina lo incorpora, aparece en las especificaciones y en el equipamiento de la ficha.
Las herramientas motorizadas permiten fresar, taladrar y roscar sin cambiar de máquina; el eje Y añade el descentrado necesario para fresados fuera del eje de giro. Juntos son la diferencia entre un torno y un centro de torneado real.
Las horas de husillo y de puesta en tensión son el mejor indicador de desgaste real, mucho mejor que el año de fabricación. Cuando el control las registra, las leemos en la inspección y se las facilitamos por escrito.
Siempre que la máquina siga instalada y en producción, sí, y lo recomendamos: ver una pieza mecanizada bajo control dice más que cualquier informe. Organizamos la visita y le acompañamos.
