Centro de mecanizado
MÜGA V43 (2009): Centro de mecanizado vertical con gran envolvente de trabajo
Müga V43 (2009) de segunda mano
ID: MC000068Ingeniería alemana. Recorrido del eje X de 1.100 mm. Almacén de 32 herramientas.
- Alemania

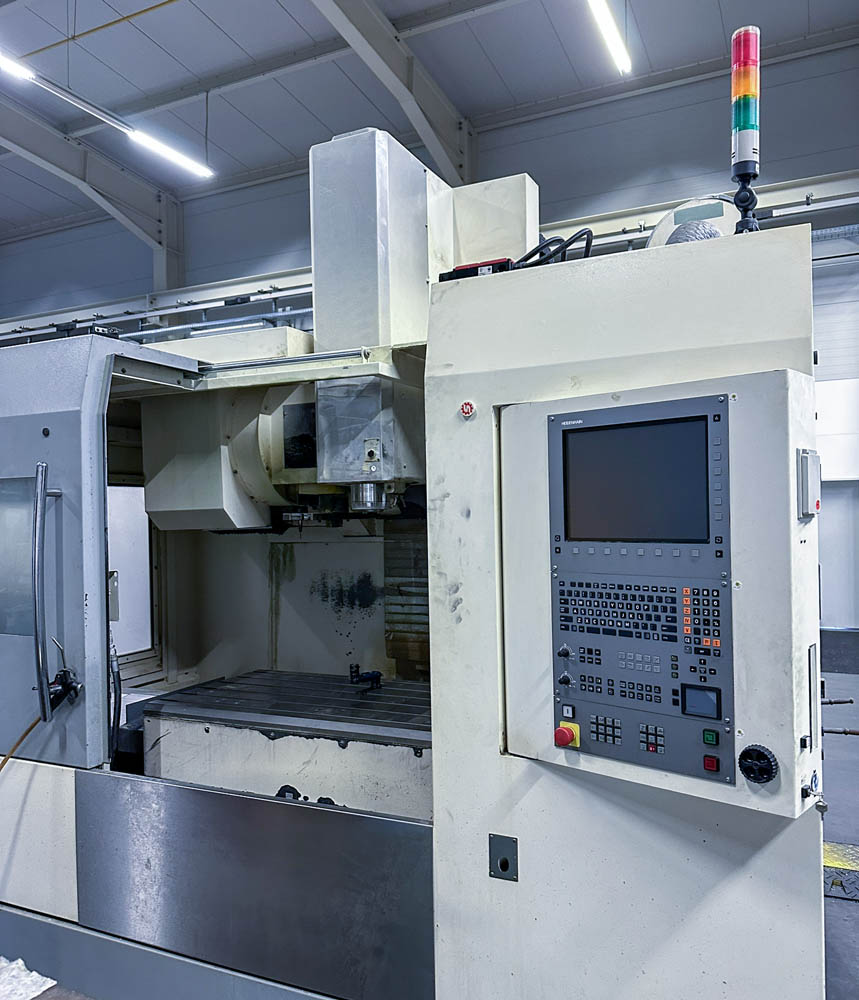

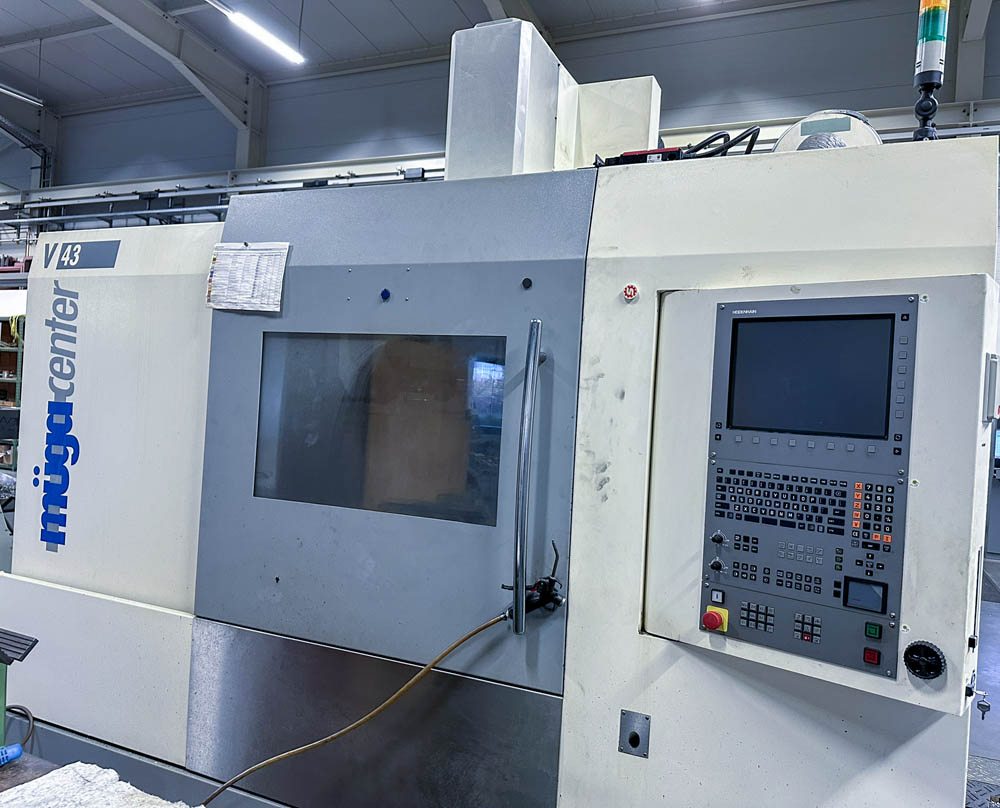

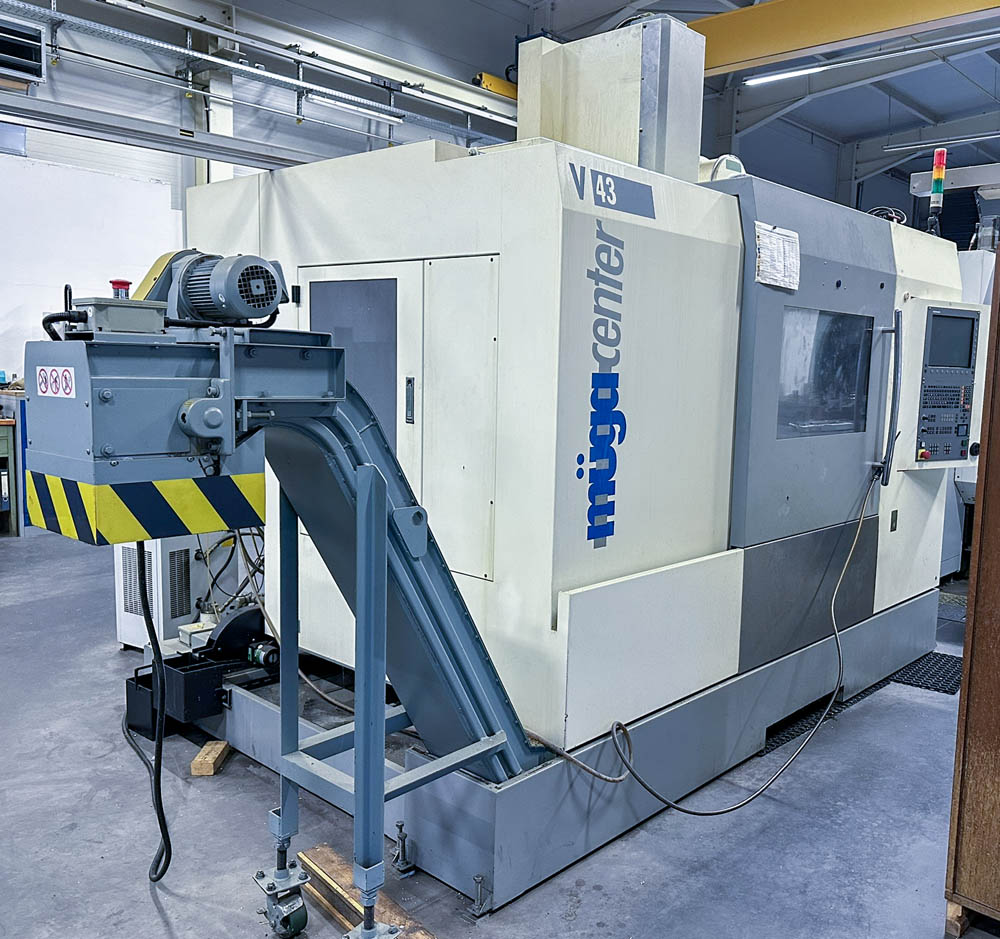

MÜGA V43 de 2009, centro de mecanizado vertical con generosos recorridos de 1.100 x 600 x 510 mm y amplia mesa de trabajo de 1.300 x 600 mm. Cuenta con husillo de 12.000 rpm con potencia de 10/17 kW, almacén de 32 herramientas, refrigeración interna a 20 bar y desplazamientos rápidos de 32 m/min. Cono ISO 40. Ubicado en Alemania.
- Envolvente de trabajo amplio: recorridos de 1.100 x 600 x 510 mm para componentes más grandes

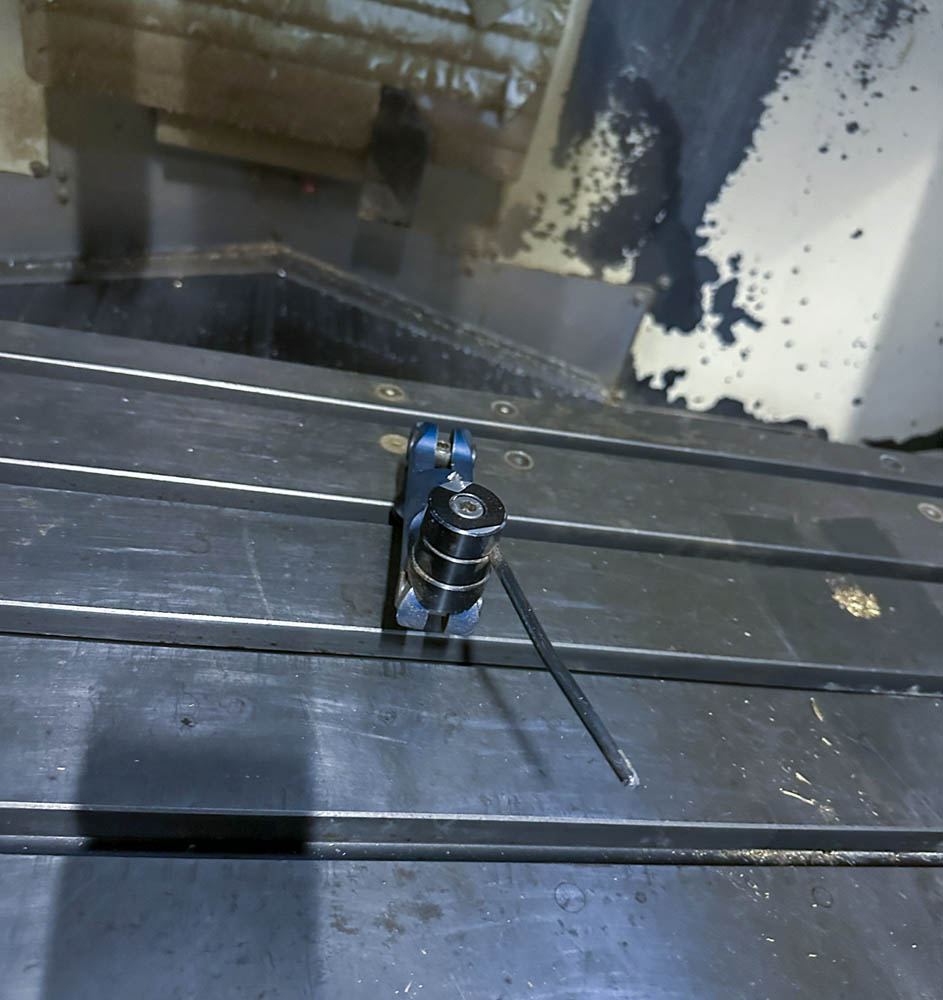

- Mesa de trabajo espaciosa: mesa de 1.300 x 600 mm con capacidad de carga de 1.000 kg
- Productividad rápida: avance rápido de 32 m/min para reducir tiempos de ciclo
- Herramientas versátiles: almacén de 32 herramientas con cono ISO 40

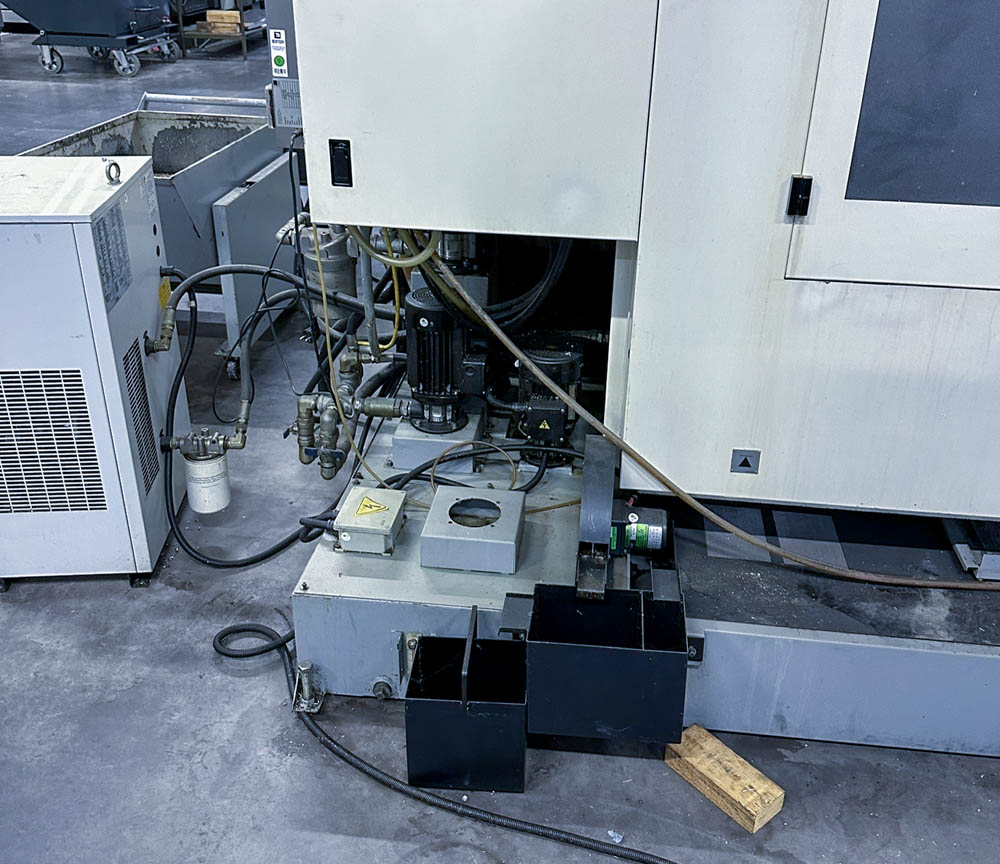

- Refrigeración de alta presión: refrigeración interna a 20 bar para aplicaciones exigentes
- Cambios rápidos de herramienta: tiempo de cambio de 2,5 segundos para minimizar paradas
Galería
Vídeo
Especificaciones técnicas
- Controlador

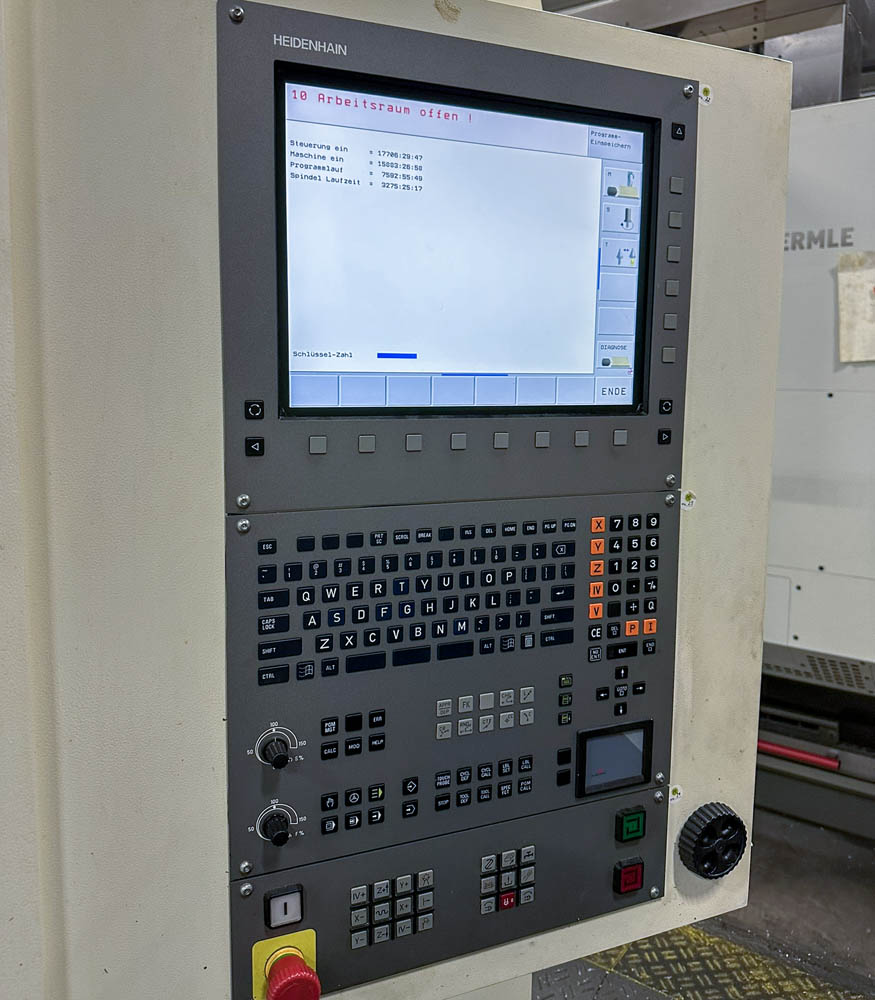

- Heidenhain iTNC 530
- Número de ejes controlados
- 3
- Recorrido del eje X mm
- 1.100
- Recorrido del eje Y mm
- 600
- Recorrido del eje Z mm
- 510
- Distancia husillo - superficie de mesa mm
- 120 - 630
- Avance rápido m/min
- 32
- Dimensiones de la mesa mm
- 1.300 x 600
- Número de ranuras T
- 6
- Ancho de ranura T mm
- 18
- Distancia entre ranuras T mm
- 100
- Carga máxima de mesa kg
- 1.000

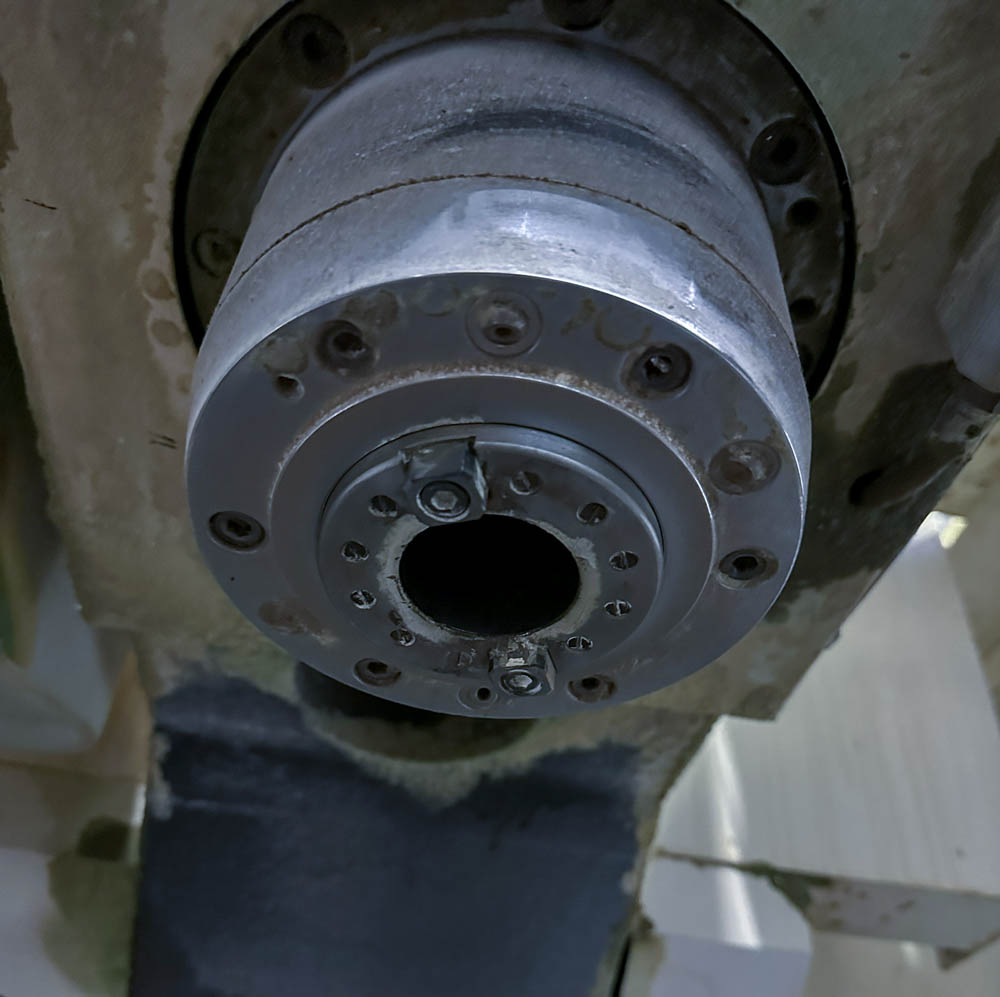

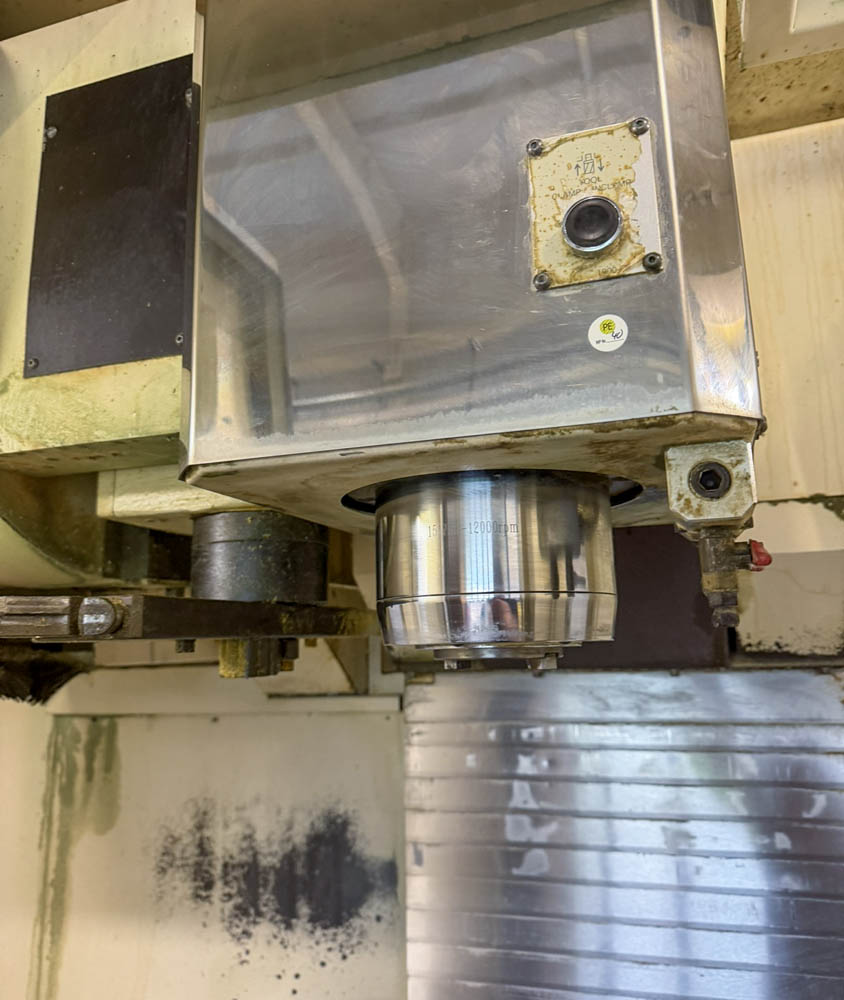

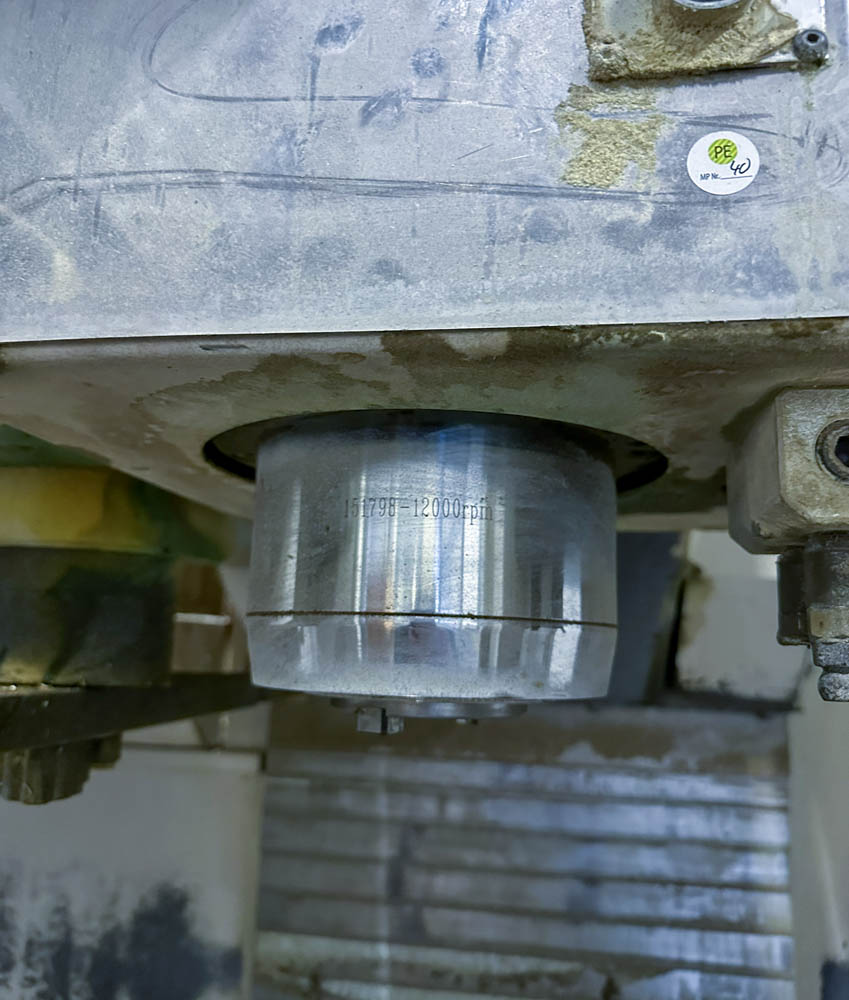

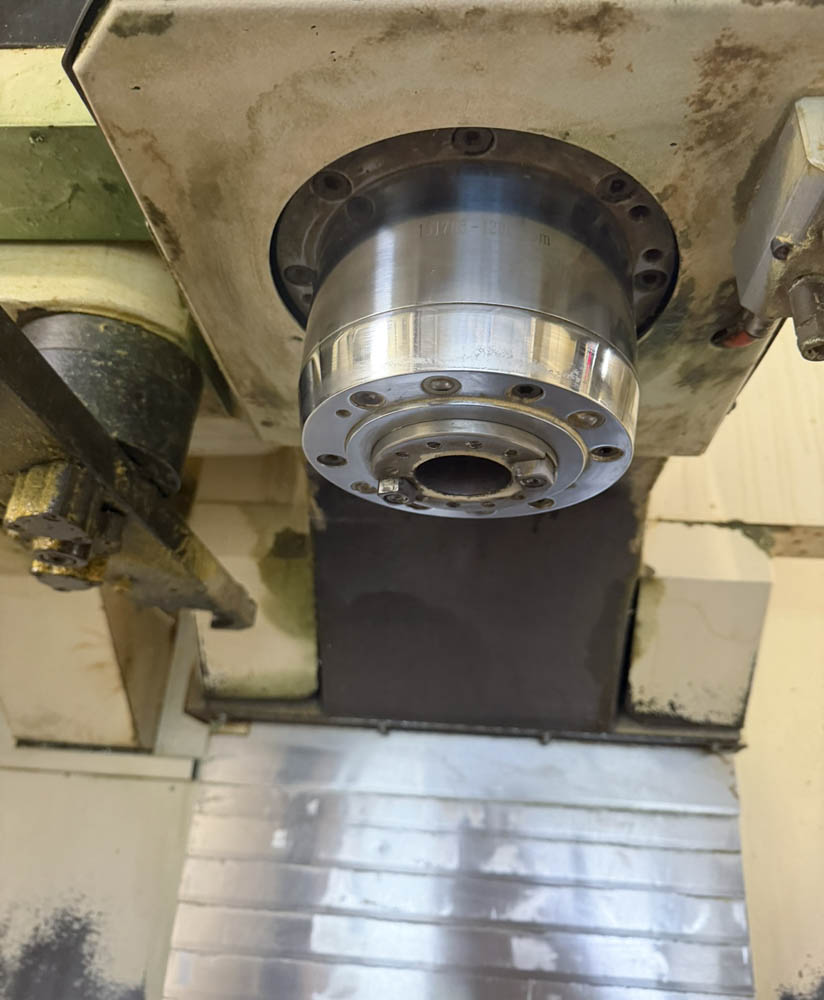

- Velocidad máx. del husillo rpm
- 12.000
- Velocidad mín. del husillo rpm
- 60
- Potencia del husillo kW (S1/S6)
- 10 / 17
- Cono del husillo / interfaz
- ISO 40
- Refrigerante por husillo bar
- 20
- Capacidad del depósito litros
- 480
- Portaherramientas / cono
- ISO 40 / DIN 69871 A
- Capacidad del magazín de herramientas
- 32
- Diámetro máx. herramienta (puestos libres) mm
- 127
- Diámetro máx. herramienta (puestos ocupados) mm
- 76
- Longitud máx. de herramienta mm
- 300
- Peso máx. de herramienta kg
- 8
- Tiempo herramienta a herramienta s
- 2,5
- Tiempo viruta a viruta s
- 5,5
- Longitud de la máquina mm
- 4.400
- Anchura de la máquina mm
- 2.250
- Altura de la máquina mm
- 2.920
- Peso de la máquina kg
- 8.500
- Dimensiones
- X: 1.100 mm | Y: 600 mm | Z: 510 mm
- Control
- Not specified
- Equipamiento
- Cambiador automático de 32 herramientas Cono de husillo ISO 40 / DIN 69871A Sistema de refrigeración interna (20 bar) Depósito de refrigerante de 480 litros Sistema de soplado de aire por husillo Mesa de trabajo con 6 ranuras en T (tamaño 18)
Equipamiento
- Cambiador automático de 32 herramientas
- Cono de husillo ISO 40 / DIN 69871A
- Sistema de refrigeración interna (20 bar)
- Depósito de refrigerante de 480 litros
- Sistema de soplado de aire por husillo
- Mesa de trabajo con 6 ranuras en T (tamaño 18)
Resumen
Descripción

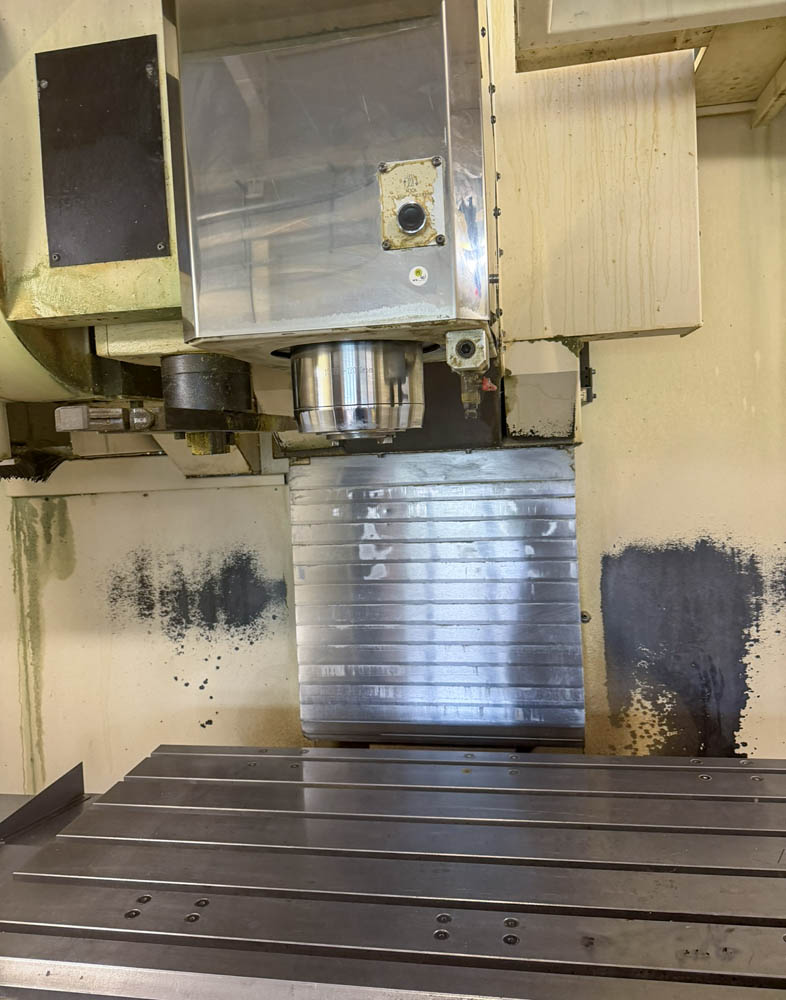

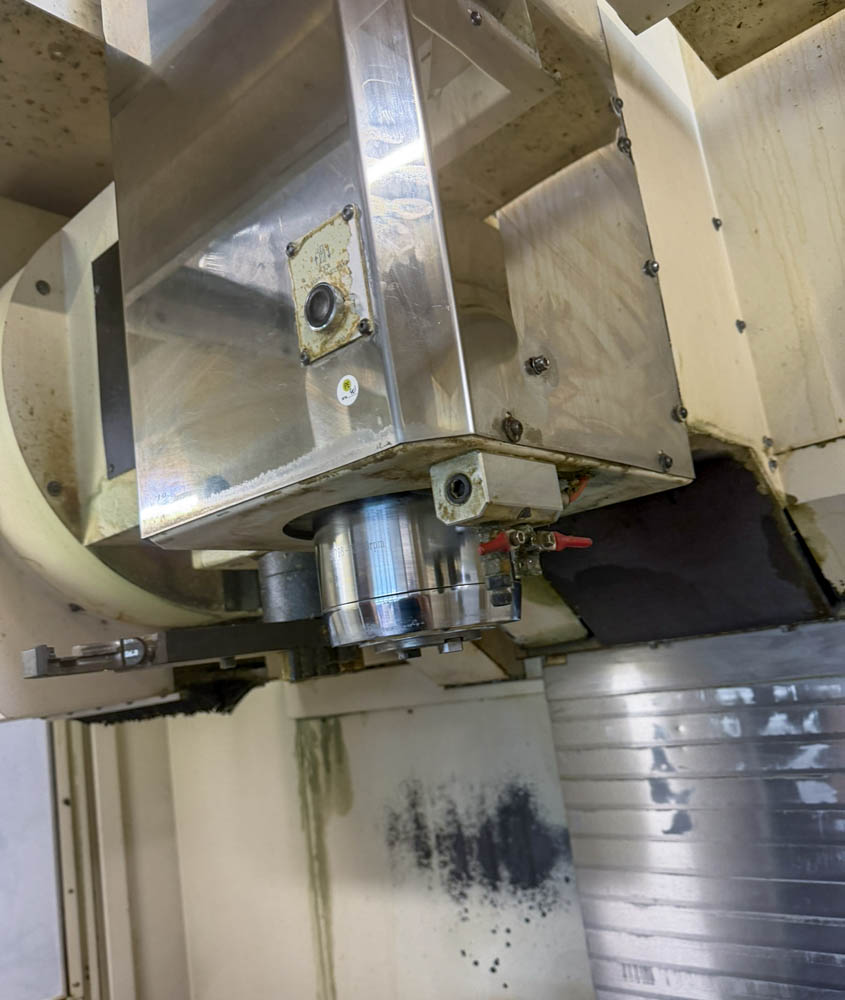

Excelencia operativa y equipamiento El MÜGA V43 es reconocido por su construcción robusta y rendimiento fiable en entornos de producción. Esta unidad de 2009 ofrece el espacio de trabajo y la potencia necesarios para la fabricación de componentes medianos y grandes. Rendimiento del husillo: el husillo de 12.000 rpm con potencia dual (10/17 kW) ofrece flexibilidad en distintos materiales y condiciones de corte, equipado con cono estándar ISO 40 para una amplia compatibilidad de herramientas. Capacidad de herramientas: el cambiador automático de 32 posiciones con tiempo de cambio ultrarrápido de 2,5 segundos asegura mínimas interrupciones en trabajos complejos de múltiples operaciones. Admite herramientas de hasta 8 kg y 300 mm de longitud. Sistema de refrigeración: cuenta con refrigeración interna de alta presión a 20 bar para una eficaz evacuación de virutas y acabados superficiales superiores, respaldada por un generoso depósito de refrigerante de 480 litros. El soplado de aire por husillo mantiene limpio el área de trabajo. Aplicaciones: ideal para fabricación de moldes, ingeniería mecánica general y producción de componentes medianos a grandes que requieran un envolvente de trabajo amplio y rendimiento fiable.
Preguntas frecuentes
Los recorridos X/Y/Z y las dimensiones de la mesa delimitan la pieza máxima. Conviene comparar el recorrido útil con su pieza más grande, no con la más habitual: las cotas de esta máquina están en sus especificaciones técnicas.

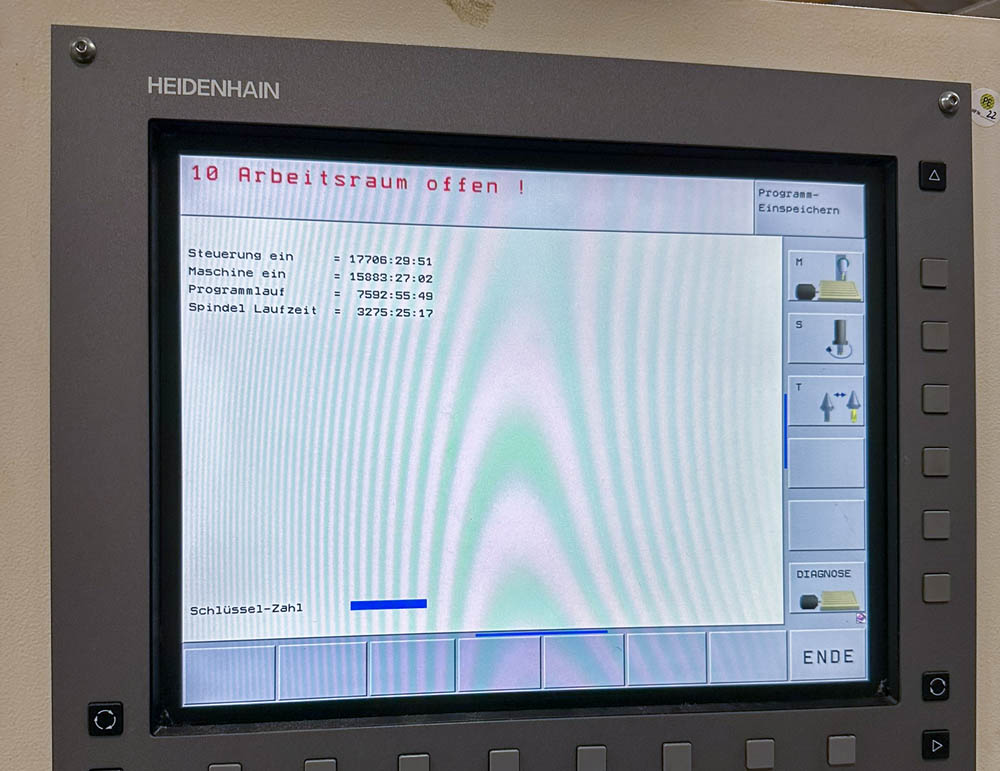

Las horas de cabezal y de puesta en tensión reflejan el uso real mucho mejor que el año de fabricación. Cuando el control las registra, las leemos durante la inspección y se las entregamos por escrito.
El número de posiciones del almacén decide cuántas referencias puede encadenar sin intervenir. Junto con el tipo de cono, es lo que determina si puede reutilizar su herramienta actual.
Los centros de columna móvil y de pórtico suelen requerir una losa con espesor y planitud determinados; los de bancada compacta a menudo no. Le facilitamos el plano de cimentación del fabricante cuando existe.

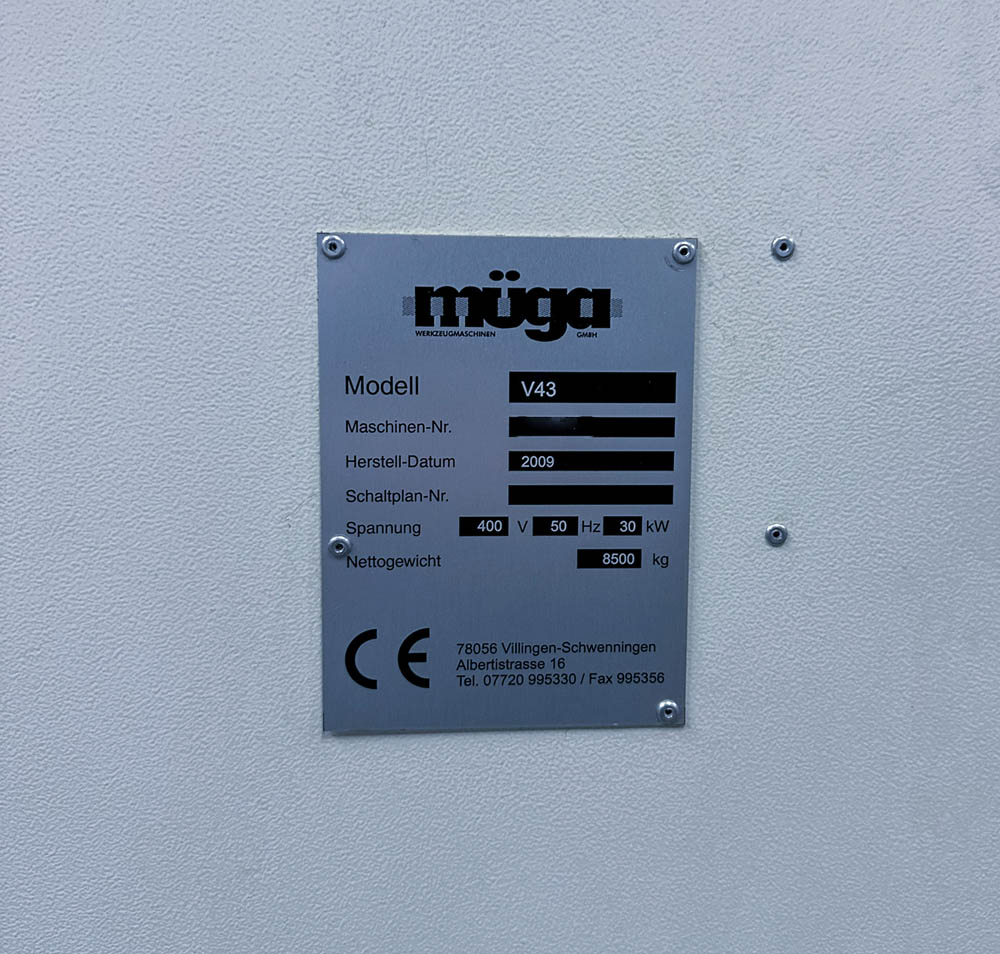

La potencia instalada y la tensión figuran en la placa de características de cada máquina. Es habitual necesitar un transformador si su taller trabaja a una tensión distinta de la de origen; lo comprobamos antes de la entrega.
Depende de la altura total y de la anchura de puertas y pasillos. Medimos ambas cosas en la inspección y planificamos el desmontaje mínimo imprescindible, además de los requisitos de grúa para la carga.
