Centro de mecanizado
DECKEL MAHO DMC 60 U (2002) 5 ejes con cambiador doble paleta
DECKEL MAHO DMC 60 U (2002) de segunda mano
ID: DECKEL-MAHO-DMC-60-U-2002-MC000080Mecanizado simultáneo de 5 ejes con cambiador automático de paletas para producción ininterrumpida
- Alemania
Centro de mecanizado DECKEL MAHO DMC 60 U de 5 ejes (2002) con Siemens 840D, cambiador doble paleta, recorridos 600x700x600 mm, husillo 12.000 rpm.

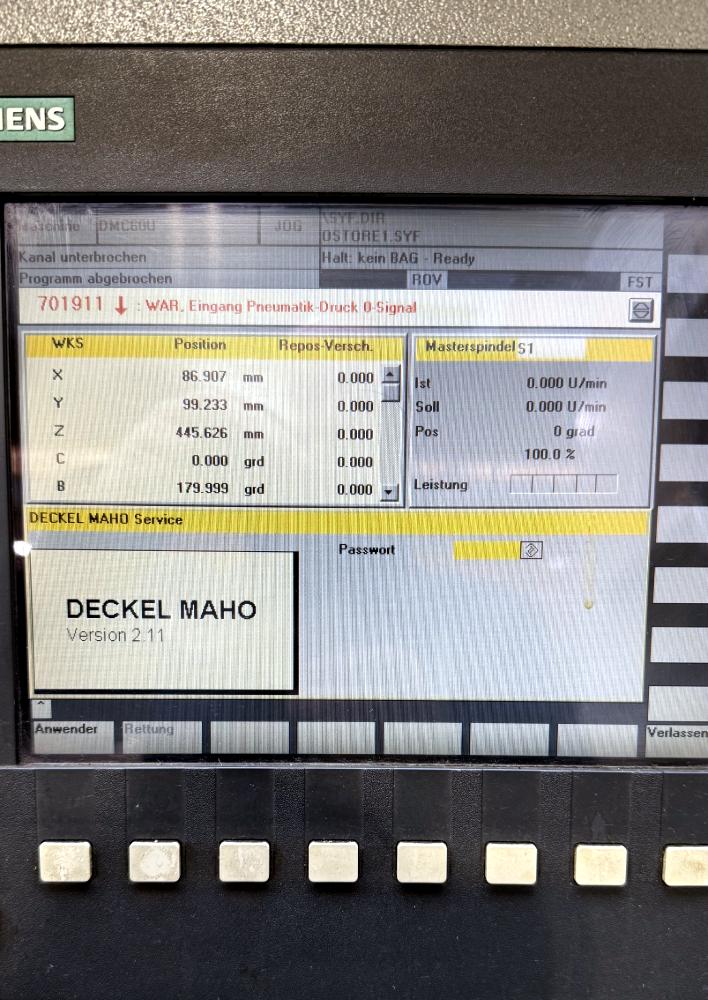

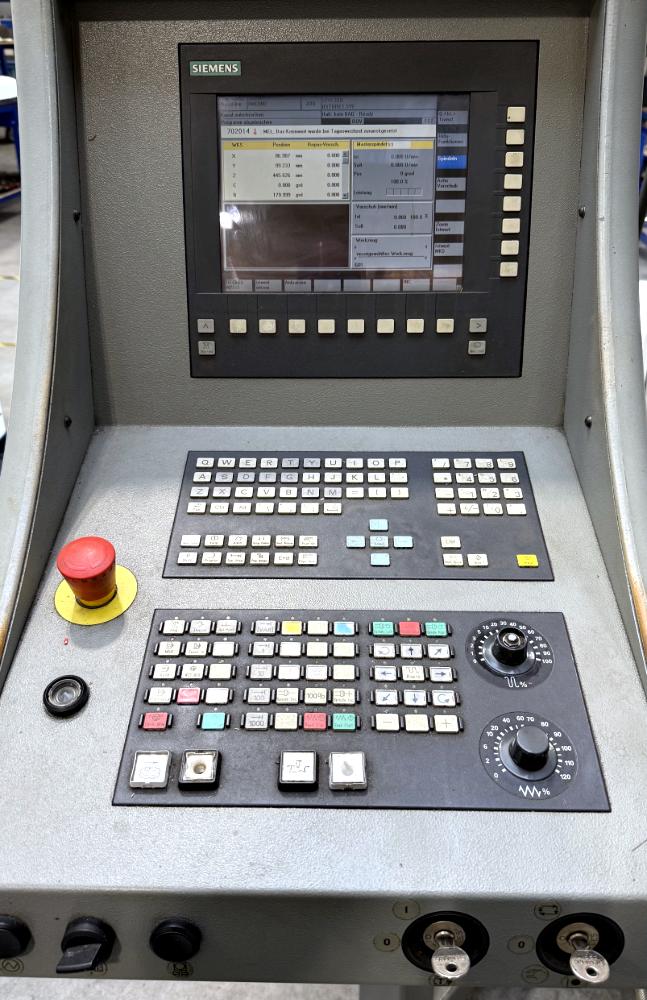

- Controlador Siemens SINUMERIK 840D con interpolación de trayectoria 3D
- Capacidad de mecanizado simultáneo de 5 ejes
- Cambiador de doble paleta (APC) para operación continua
- Recorridos de ejes 600 x 700 x 600 mm

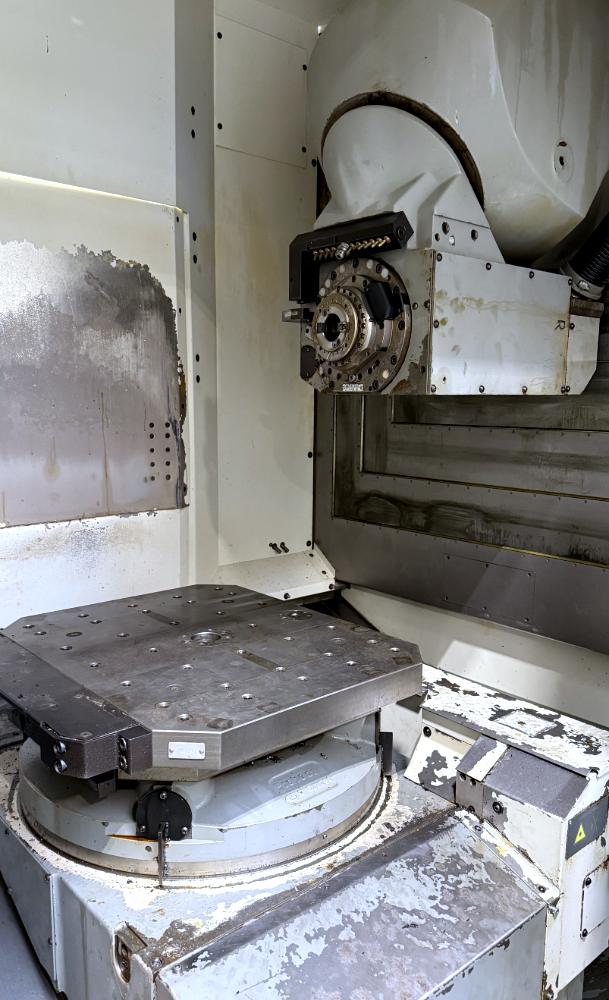

- Cabezal basculante -7/+180° (eje B)
- Mesa giratoria NC 360° (eje C)
- Husillo de 12.000 rpm con 28 kW de potencia (S3-40%)

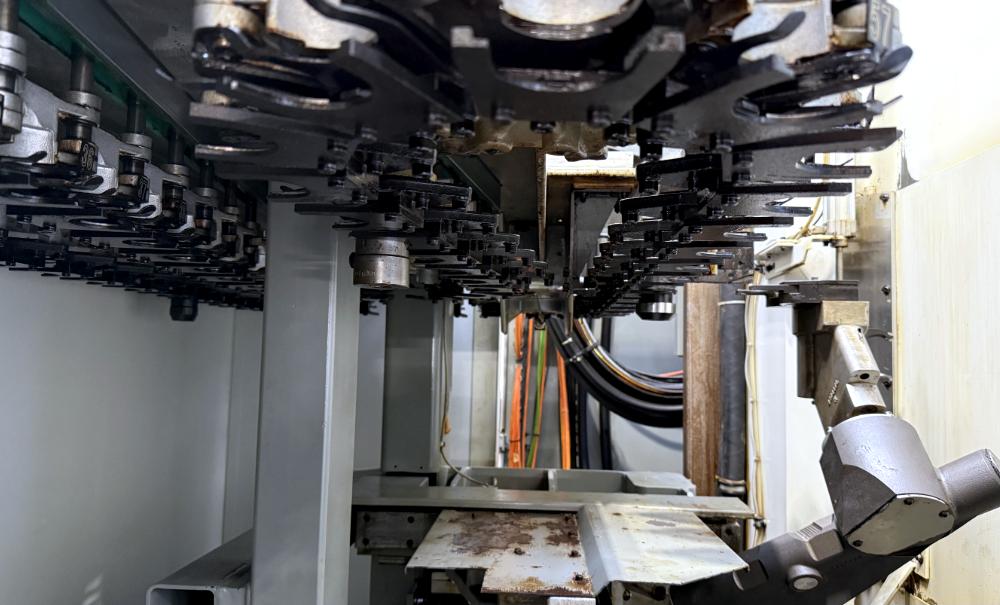

- Magazín de 60 posiciones con cambiador de doble pinza horizontal
- Refrigeración interna del husillo (IKZ Form AD)
Galería
Especificaciones técnicas
- Controlador
- Siemens SINUMERIK 840D (3D-Bahnsteuerung)
- Número de ejes controlados
- 5
- Número de ejes simultáneos
- 5
- Recorrido del eje X mm
- 600
- Recorrido del eje Y mm
- 700
- Recorrido del eje Z mm
- 600
- Grados del eje B
- -7 / +180 (Schwenkfraeskopf)
- Grados del eje C
- 360 (NC-Rundtisch)
- Velocidades de avance m/min
- 15
- Avance rápido m/min
- 40
- Precisión de posicionamiento mm
- 0,010
- Carga máxima de mesa kg
- 600
- Número de paletas (APC)
- 2

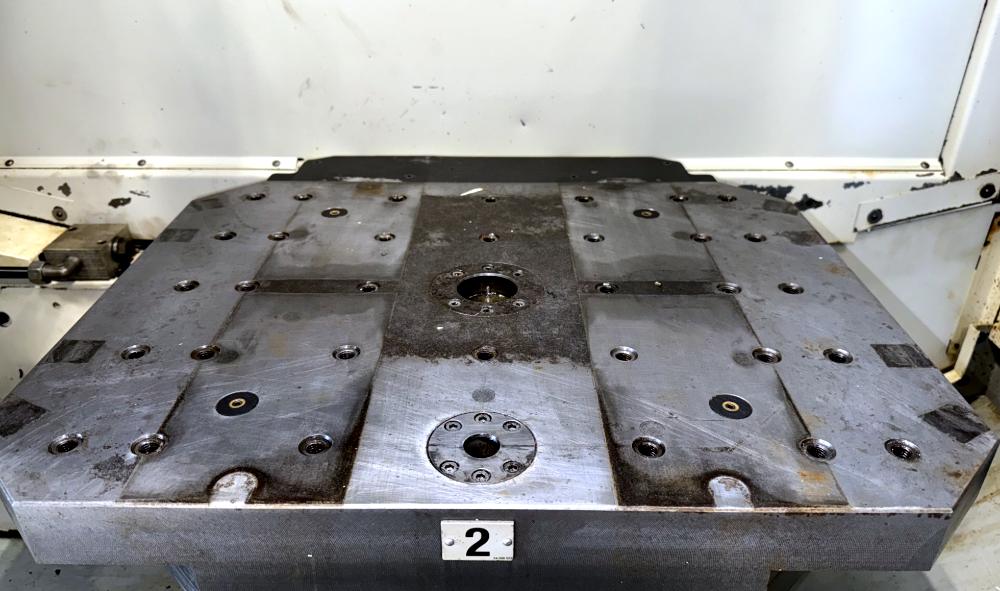

- Dimensiones de paleta mm
- 630 x 500
- Carga máxima paleta kg
- 600
- Tamaño máx. pieza (L x W x H) mm
- Ø630 x 890
- Velocidad máx. del husillo rpm
- 12.000
- Potencia del husillo kW (S1/S6)
- 28 (S3-40%) / 19 (S1)
- Torque del husillo Nm
- 121 (S3-40%) / 82 (S1)
- Cono del husillo / interfaz
- SK 40 DIN 69871
- Capacidad del depósito litros
- 900
- Tipo de sistema de refrigeración

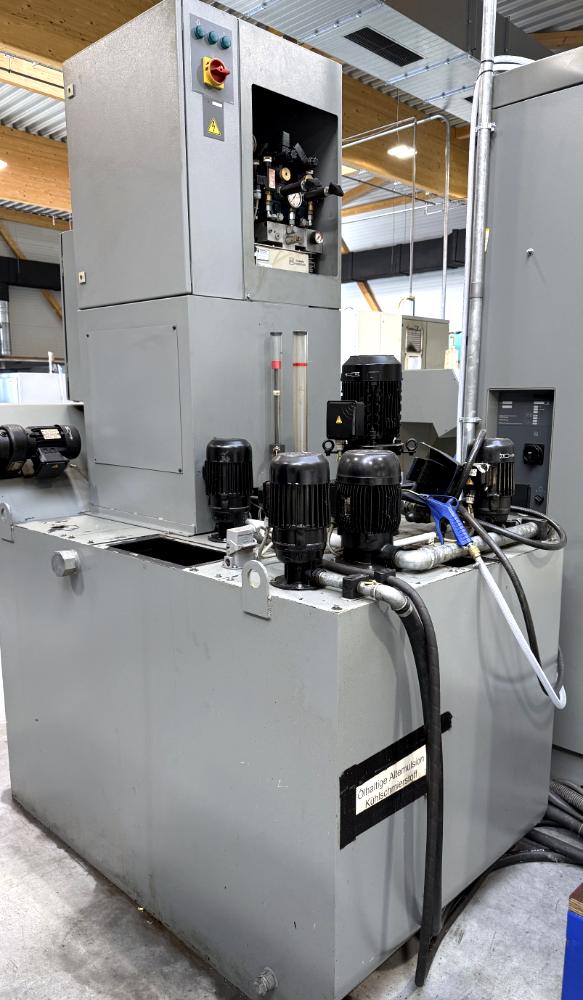

- IKZ Form AD (Innenkuehlmittelzufuhr)
- Portaherramientas / cono
- SK 40 DIN 69871 / Spannung DIN 69872
- Capacidad del magazín de herramientas
- 60
- Tipo de cambiador de herramientas
- Doppelgreifer, horizontal
- Bajo tensión horas
- 96.878
- Trabajo del cabezal horas
- 85.355
- Potencia nominal kVA
- 44
- Longitud de la máquina mm
- 4.500
- Anchura de la máquina mm
- 2.720
- Altura de la máquina mm
- 2.630
- Peso de la máquina kg
- 9.000
- Dimensiones
- 4.500 × 2.720 × 2.630 mm · 9.000 kg
- Equipamiento

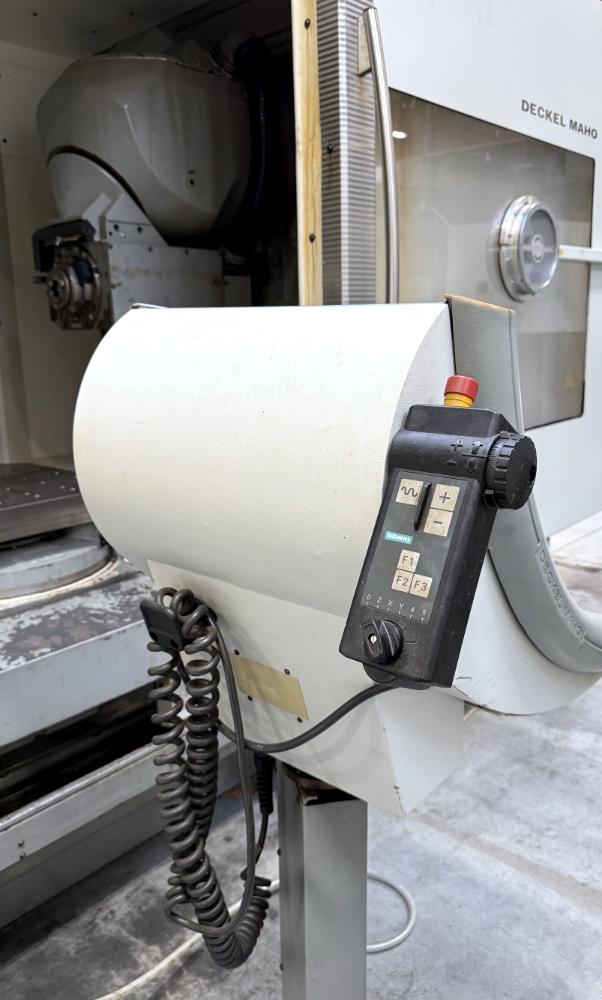

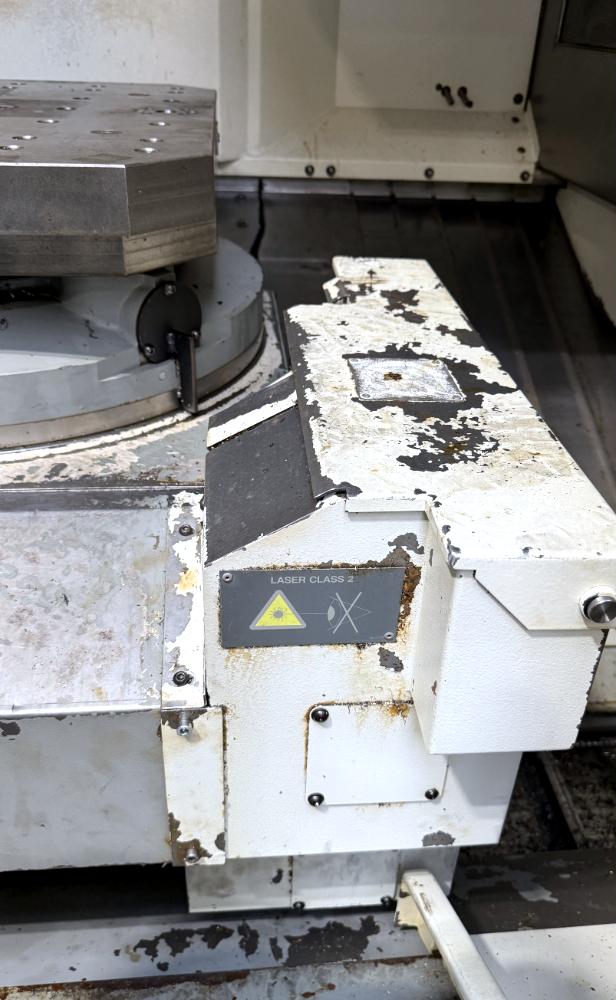

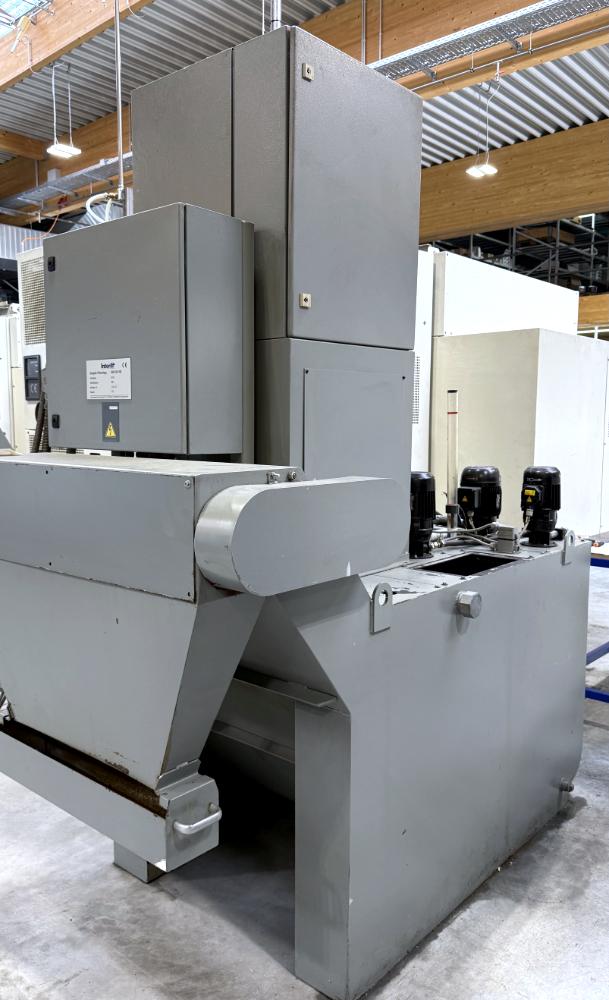

- Control de trayectoria 3D Siemens 840D Electrohusillo 12.000 rpm, SK 40, 28 kW (40% ED) / 19 kW (100% ED) Cabezal orientable universal automatico con eje B controlado, SK 40 Mesa giratoria NC con portapalets Cambiador rotativo de palets, 2 palets 630 x 500 mm Almacen de 60 herramientas SK 40, cambiador horizontal de doble garra Refrigeracion interior por husillo (IKZ Form AD), deposito de 900 l Transportador de virutas Mirilla rotativa (RotoClear) Medicion laser de herramienta Blum en zona de trabajo, longitud + diametro, horizontal/vertical Hidraulica de amarre para mesa giratoria NC / palet Volante electronico Mecanizado 3D, correccion 3D de herramienta por vector normal a la superficie Modo de operacion 4 - intervencion manual ampliada Pistola de lavado con bomba, 1 bar / 40 l/min
Resumen
Descripción
El DECKEL MAHO DMC 60 U es un centro de mecanizado simultáneo de 5 ejes controlado por Siemens SINUMERIK 840D con interpolación de trayectoria 3D. La máquina ofrece 600 mm de recorrido del eje X, 700 mm del eje Y y 600 mm del eje Z, complementados por un cabezal basculante que proporciona rotación del eje B de -7/+180° y una mesa giratoria NC con rotación del eje C de 360°. El husillo alcanza 12.000 rpm con 28 kW de potencia (S3-40%) y 121 Nm de torque, utilizando interfaz SK 40 DIN 69871. Las velocidades de avance alcanzan 15 m/min con avance rápido de 40 m/min y precisión de posicionamiento de 0,010 mm. El cambiador automático de doble paleta acomoda paletas de 630 x 500 mm con capacidad de carga de 600 kg, permitiendo piezas hasta Ø630 x 890 mm. Un magazín de 60 posiciones con cambiador de doble pinza horizontal y sistema de refrigeración interna del husillo (IKZ Form AD, capacidad de 900 litros) completan la configuración. Dimensiones de la máquina: 4.500 x 2.720 x 2.630 mm con peso de 9.000 kg y requerimiento de 44 kVA de potencia nominal.
¿Interesado en esta máquina?
Oferta no vinculante en 24h · Asesoramiento personalizado · Ref. DECKEL-MAHO-DMC-60-U-2002-MC000080
Preguntas frecuentes
Los recorridos X/Y/Z y las dimensiones de la mesa delimitan la pieza máxima. Conviene comparar el recorrido útil con su pieza más grande, no con la más habitual: las cotas de esta máquina están en sus especificaciones técnicas.
Las horas de cabezal y de puesta en tensión reflejan el uso real mucho mejor que el año de fabricación. Cuando el control las registra, las leemos durante la inspección y se las entregamos por escrito.
El número de posiciones del almacén decide cuántas referencias puede encadenar sin intervenir. Junto con el tipo de cono, es lo que determina si puede reutilizar su herramienta actual.
Los centros de columna móvil y de pórtico suelen requerir una losa con espesor y planitud determinados; los de bancada compacta a menudo no. Le facilitamos el plano de cimentación del fabricante cuando existe.
La potencia instalada y la tensión figuran en la placa de características de cada máquina. Es habitual necesitar un transformador si su taller trabaja a una tensión distinta de la de origen; lo comprobamos antes de la entrega.
Depende de la altura total y de la anchura de puertas y pasillos. Medimos ambas cosas en la inspección y planificamos el desmontaje mínimo imprescindible, además de los requisitos de grúa para la carga.
