Centro de mecanizado
REIDEN RX14 (2014): Centro de mecanizado universal de 5 ejes con almacén de 92 herramientas
REIDEN RX14 (2014) de segunda mano
ID: REIDEN-RX14-2014-MC000048Precisión suiza. Capacidad 5 ejes. Almacén de 92 herramientas. HEIDENHAIN TNC640.
- Suiza
REIDEN RX14 de 2014, centro de mecanizado universal de 5 ejes con control HEIDENHAIN TNC640. Recorridos de 1.800x1.800x1.210 mm, eje A -15°/+105°, eje B 360°, husillo de 15.000 rpm con 63/73 kW de potencia, almacén de 92 herramientas con portaherramientas HSK-A100, medición de herramienta por láser BLUM y capacidad de mesa de 5.000 kg. Solo 8.028 horas de husillo. Ubicación: Suiza.
- Dominio en 5 ejes: mecanizado simultáneo de 5 ejes con eje A -15°/+105° y eje B 360°
- Gran capacidad: recorridos de 1.800 x 1.800 x 1.210 mm con carga de mesa de 5.000 kg
- Control premium: HEIDENHAIN TNC640 con sistemas de medición directa en todos los ejes
- Almacén de gran capacidad: 92 posiciones con portaherramientas HSK-A100
- Husillo potente: 15.000 rpm con 63/73 kW de potencia y refrigeración por husillo
- Pocas horas: solo 8.028 horas de husillo verificadas
Galería
Vídeo
Especificaciones técnicas
- Controlador
- HEIDENHAIN TNC640
- Recorrido del eje X mm
- 1.800
- Recorrido del eje Y mm
- 1.800
- Recorrido del eje Z mm
- 1.210
- Grados del eje A
- -15°+105°
- Grados del eje B
- 360°
- Avance rápido m/min
- 40
- Dimensiones de la mesa mm
- ø1.400x1.200
- Ancho de ranura T mm
- 22H7
- Distancia entre ranuras T mm
- 100
- Peso máximo de pieza kg
- 5.000
- Velocidad máx. del husillo rpm
- 15.000
- Potencia del husillo kW (S1/S6)
- 63/73 (100/40% ED)
- Torque del husillo Nm
- 300/348 (100/40% ED)
- Refrigerante por husillo bar
- 50
- Portaherramientas / cono
- HSK-A100
- Capacidad del magazín de herramientas
- 92
- Bajo tensión horas
- 17.991
- Trabajo del cabezal horas
- 8.028

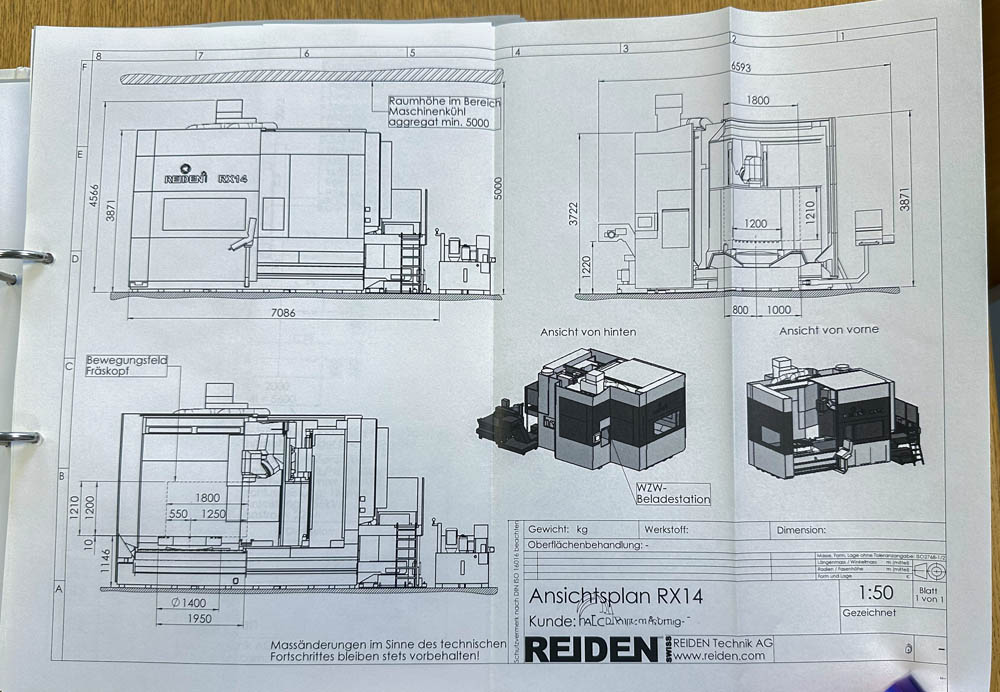

- Longitud de la máquina mm
- 6.886
- Anchura de la máquina mm
- 7.001
- Altura de la máquina mm
- 3.871
- Peso de la máquina kg
- 42.000
- Dimensiones
- X: 1.800 mm | Y: 1.800 mm | Z: 1.210 mm | A: -15°/+105° | B: 360°
Equipamiento
- Control CNC HEIDENHAIN TNC640
- Cambiador automático de 92 posiciones
- Sistema BLUM Novotest de reglaje láser de herramienta y control de rotura
- Palpador de medición por radio BLUM TC60
- Sistemas de medición directa en todos los ejes (HEIDENHAIN)
- Volante electrónico inalámbrico HEIDENHAIN HR550 FS
- Volante electrónico HEIDENHAIN HR410
- Bomba de refrigerante a alta presión (50 bar por husillo)
- Monitorización de colisiones HEIDENHAIN DCM
- Sensor de desplazamiento del husillo Micro Epsilon
- Apertura y cierre automático de puerta

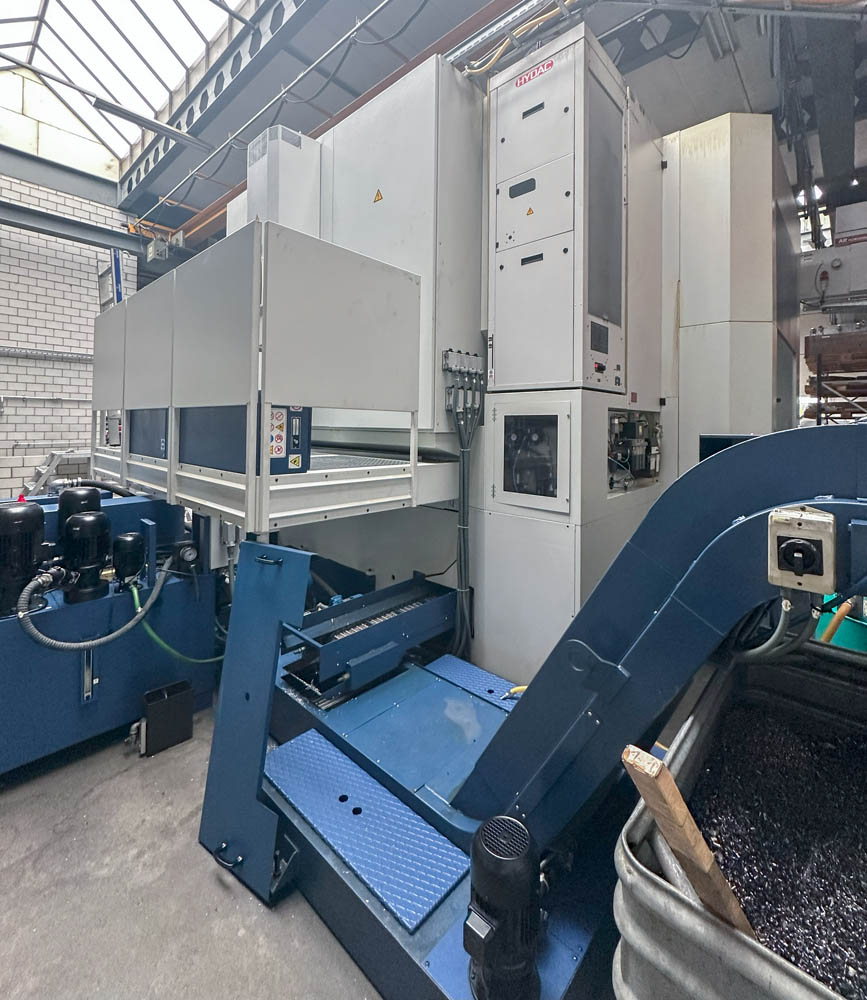

- Transportador de virutas
- Sistema de filtro de banda de papel
- Separador de neblina de aceite y emulsión
- Pistola de enjuague
- Soplado de aire a través del centro del husillo
Resumen
Descripción
Excelencia operativa y equipamiento El REIDEN RX14 es reconocido por su excepcional rigidez y precisión en aplicaciones de mecanizado de 5 ejes. Esta unidad de 2014 viene completamente equipada con sistemas avanzados de automatización y monitorización para los estándares modernos de producción. Gestión de herramientas: el cambiador automático de 92 posiciones con portaherramientas HSK-A100 proporciona una amplia capacidad para trabajos complejos multi-operación, minimizando los tiempos de preparación y maximizando la productividad. Sistemas de medición: el sistema BLUM Novotest de reglaje láser de herramienta y control de rotura está totalmente integrado y garantiza precisión, complementado por un palpador de medición por radio BLUM TC60 para palpado inalámbrico. Las reglas HEIDENHAIN directas en todos los ejes garantizan una precisión excepcional. Refrigeración y entorno: cuenta con un sistema de refrigerante a alta presión con capacidad de refrigeración por husillo a 50 bar, sistema de filtro de banda de papel y separador de neblina de aceite/emulsión. La apertura/cierre automático de puerta y la monitorización de colisiones mejoran la seguridad y la eficiencia. Aplicaciones: ideal para componentes aeroespaciales, moldes y troqueles complejos, piezas de precisión de gran tamaño y operaciones de mecanizado multilateral que requieren capacidad total de 5 ejes.
¿Interesado en esta máquina?
Oferta no vinculante en 24h · Asesoramiento personalizado · Ref. REIDEN-RX14-2014-MC000048
Preguntas frecuentes
Los recorridos X/Y/Z y las dimensiones de la mesa delimitan la pieza máxima. Conviene comparar el recorrido útil con su pieza más grande, no con la más habitual: las cotas de esta máquina están en sus especificaciones técnicas.
Las horas de cabezal y de puesta en tensión reflejan el uso real mucho mejor que el año de fabricación. Cuando el control las registra, las leemos durante la inspección y se las entregamos por escrito.
El número de posiciones del almacén decide cuántas referencias puede encadenar sin intervenir. Junto con el tipo de cono, es lo que determina si puede reutilizar su herramienta actual.

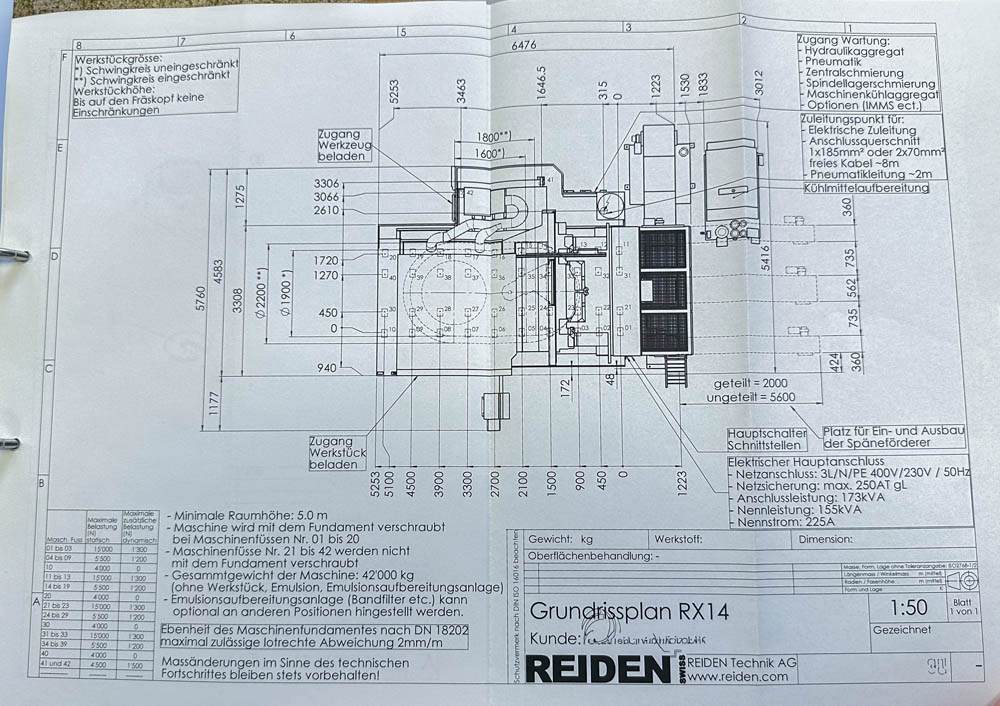

Los centros de columna móvil y de pórtico suelen requerir una losa con espesor y planitud determinados; los de bancada compacta a menudo no. Le facilitamos el plano de cimentación del fabricante cuando existe.

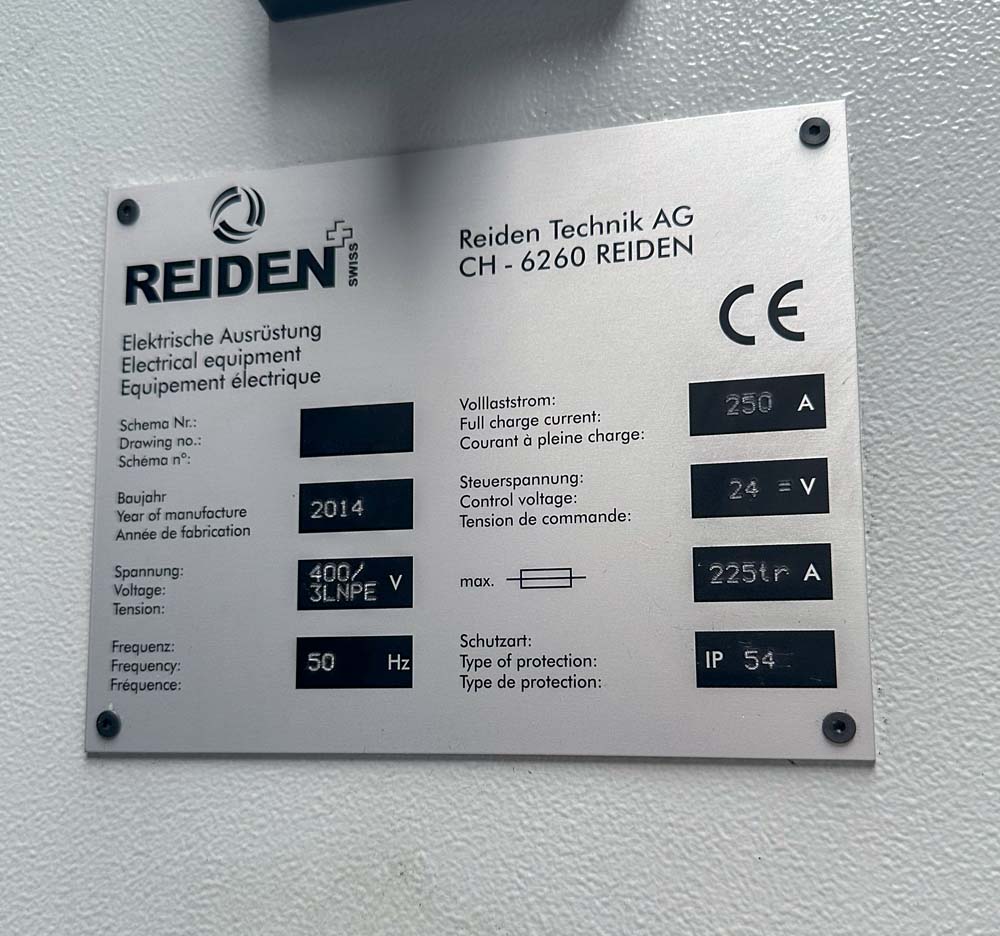

La potencia instalada y la tensión figuran en la placa de características de cada máquina. Es habitual necesitar un transformador si su taller trabaja a una tensión distinta de la de origen; lo comprobamos antes de la entrega.
Depende de la altura total y de la anchura de puertas y pasillos. Medimos ambas cosas en la inspección y planificamos el desmontaje mínimo imprescindible, además de los requisitos de grúa para la carga.
