Centro de torneado

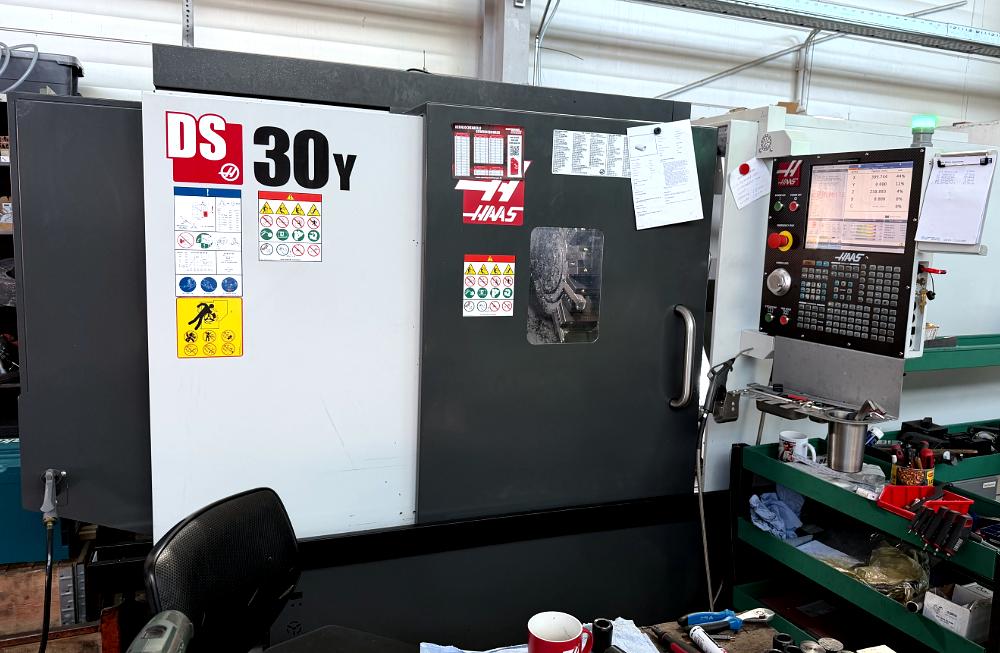

Haas DS30Y 2023 Torno de Doble Husillo con Eje Y
Haas DS30Y (2023) de segunda mano
ID: HAAS-DS30Y-2023-TC000029Torno de doble husillo con fresado en eje Y y herramientas motorizadas BMT65 para mecanizado completo de piezas
- Alemania
Haas DS30Y 2023 torno de doble husillo con eje Y, 826 mm longitud de torneado, 349 mm diámetro, herramientas motorizadas BMT65 y control NGC.

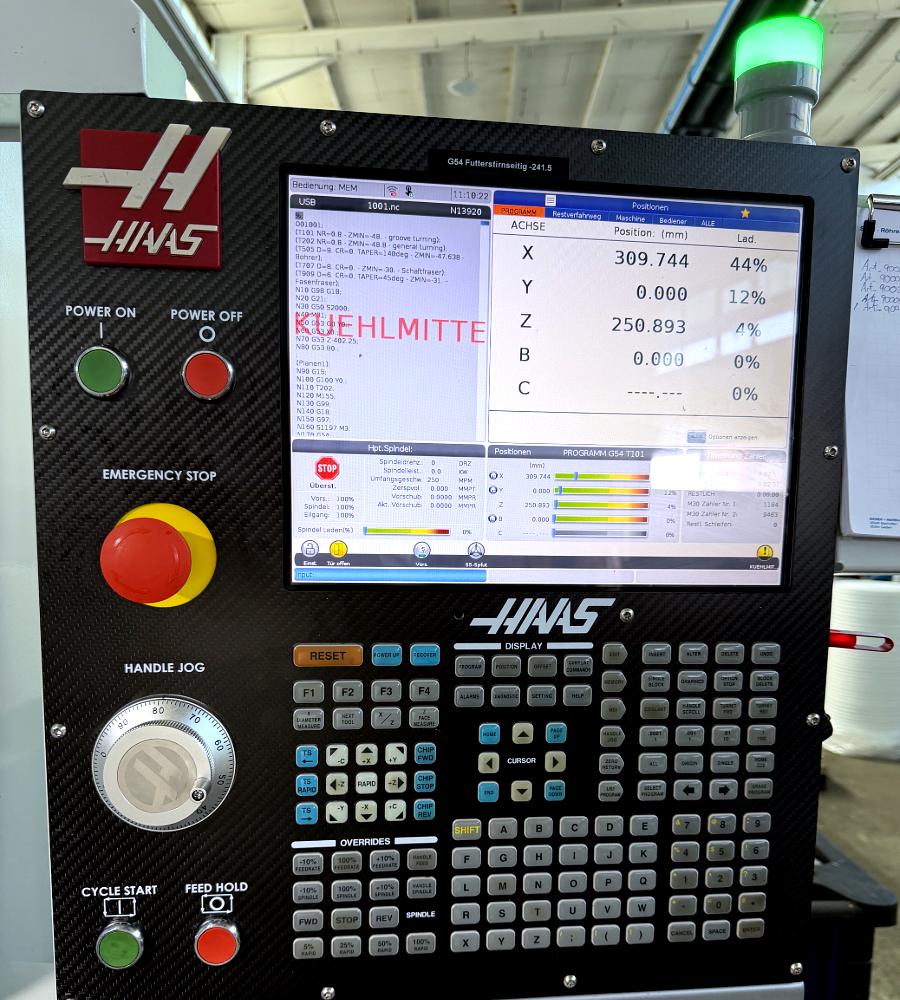

- Haas Next Generation Control (NGC)
- Control de 4 ejes (X/Y/Z/C) con ± 51 mm de recorrido en eje Y
- Configuración de doble husillo: principal 22,4 kW / contra 11,2 kW
- 826 mm longitud de torneado, 349 mm diámetro de torneado
- 88,9 mm paso de barra, 76 mm capacidad de barra

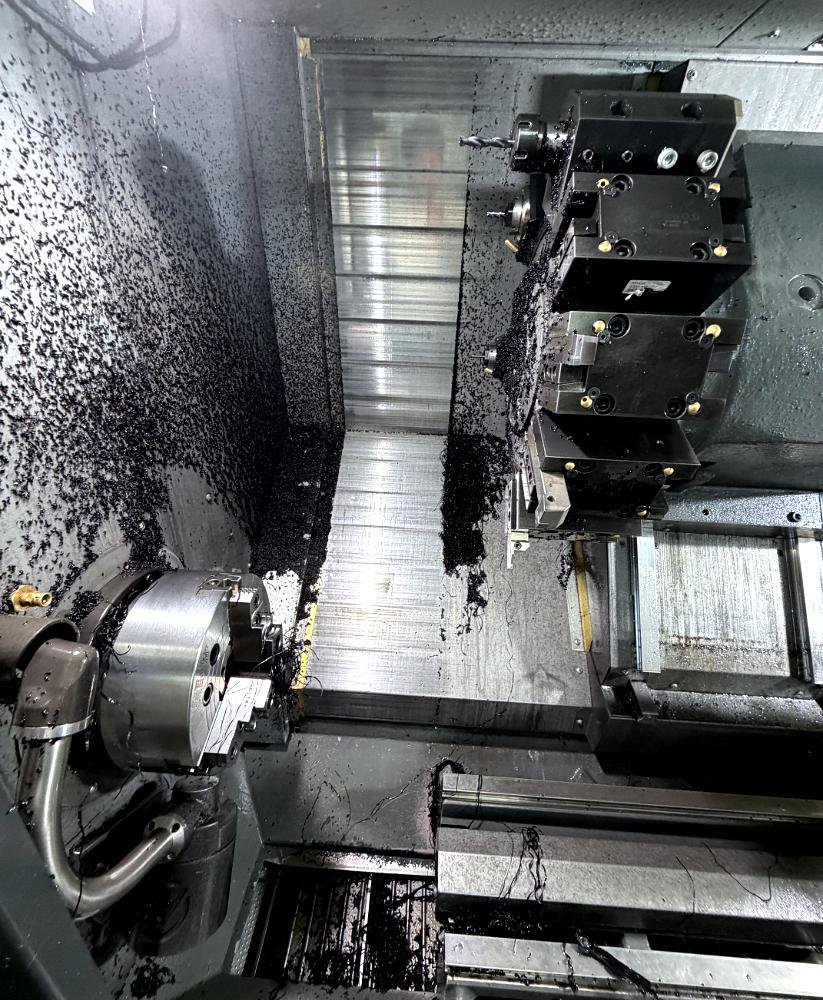

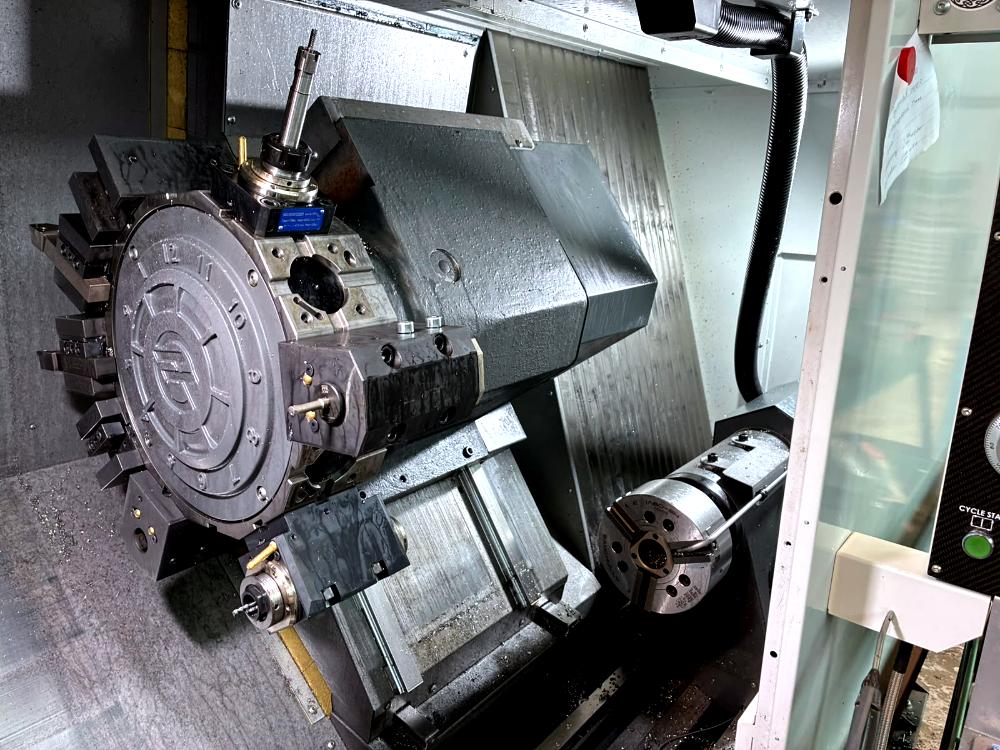

- Torreta BMT65 de 12 posiciones con herramientas motorizadas a 6.000 rpm

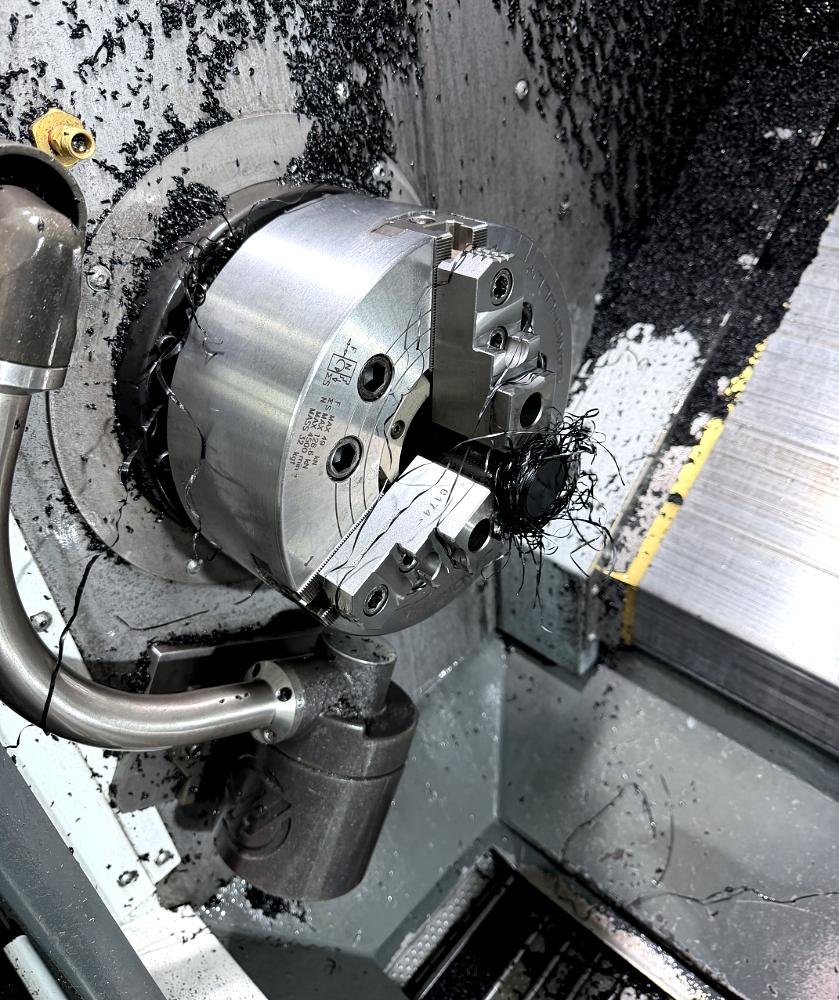

- Husillo principal 4.500 rpm con nariz A2-6, mandril 254 mm

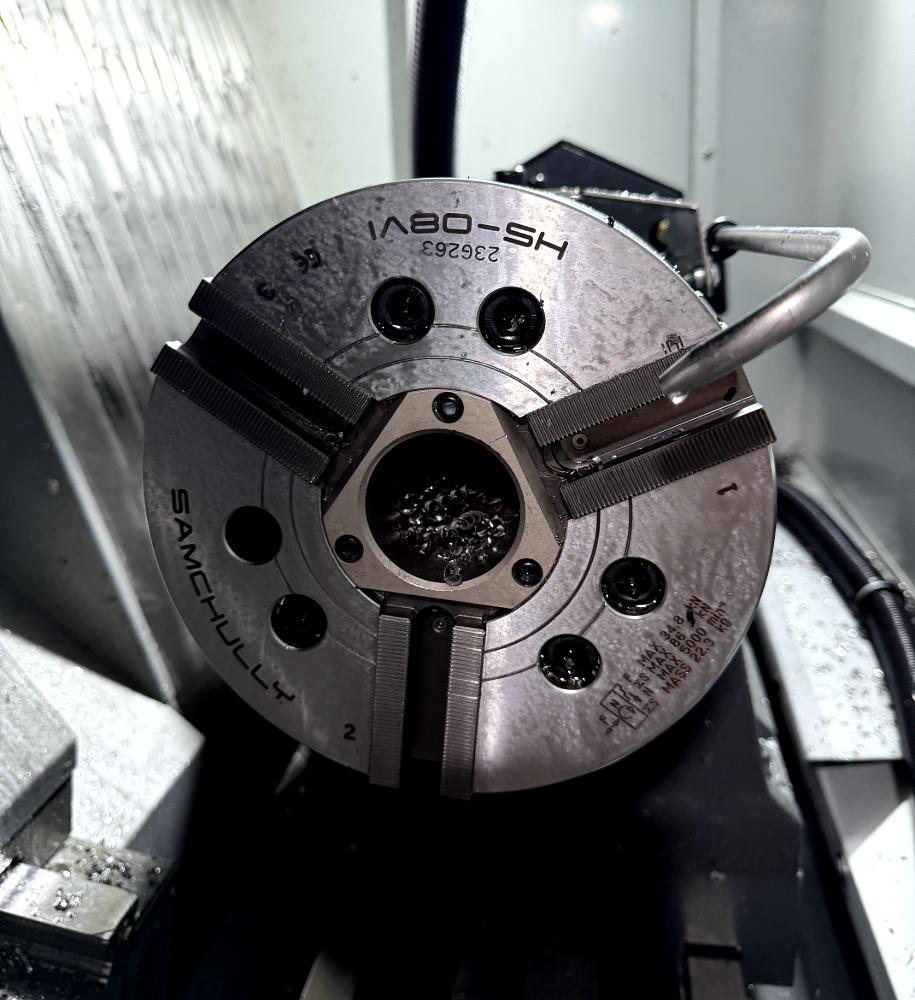

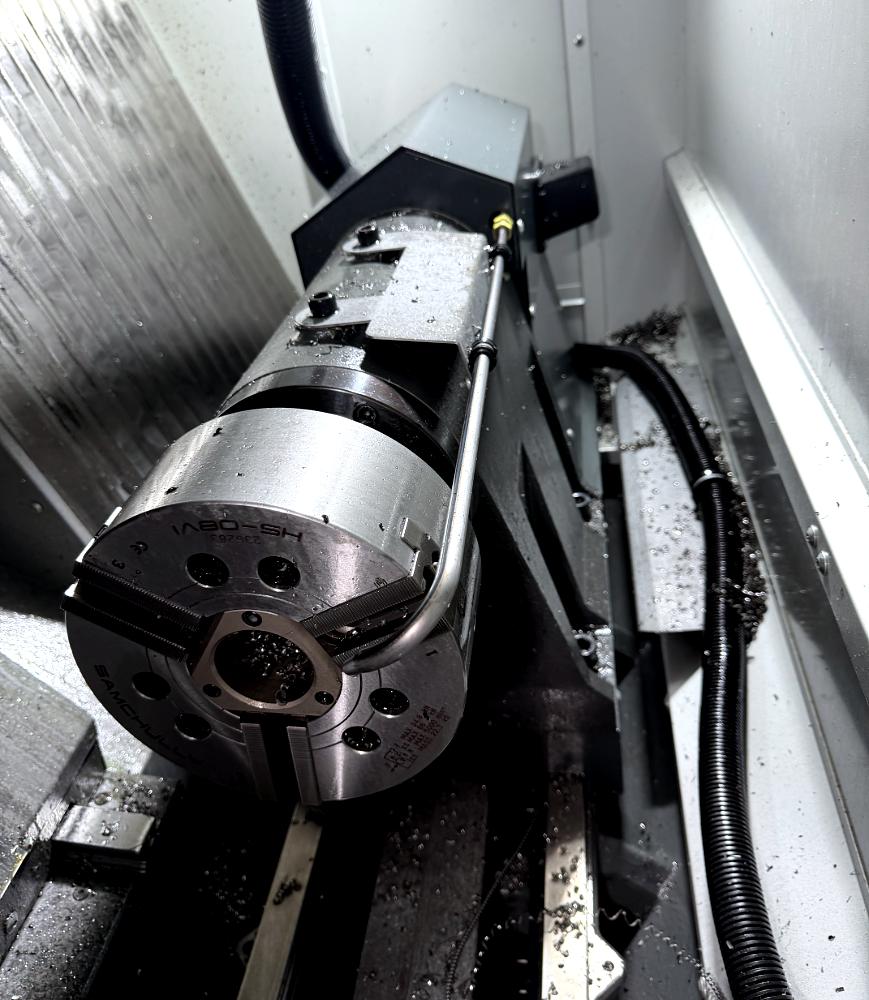

- Contrahusillo 4.000 rpm con nariz A2-5, mandril 210 mm
- Resolución del eje C ± 0,01°

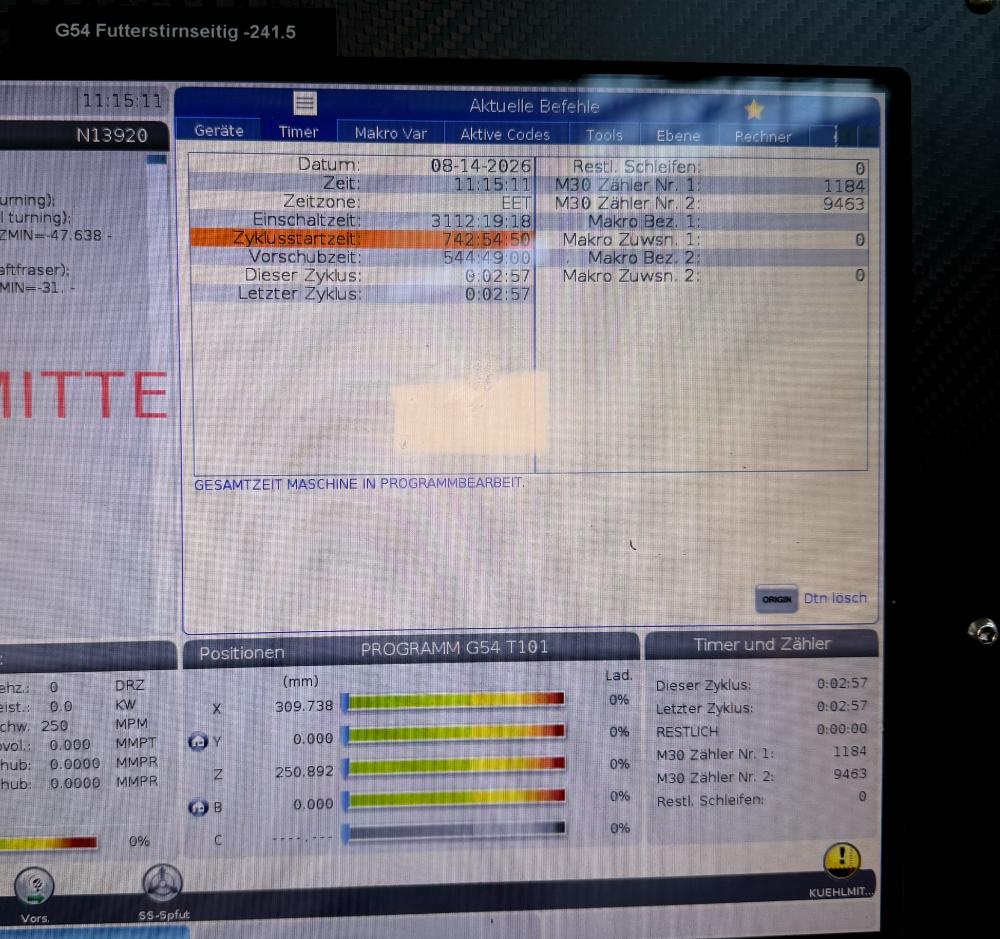

- 742 trabajo del cabezal horas, 3.113 bajo tensión horas

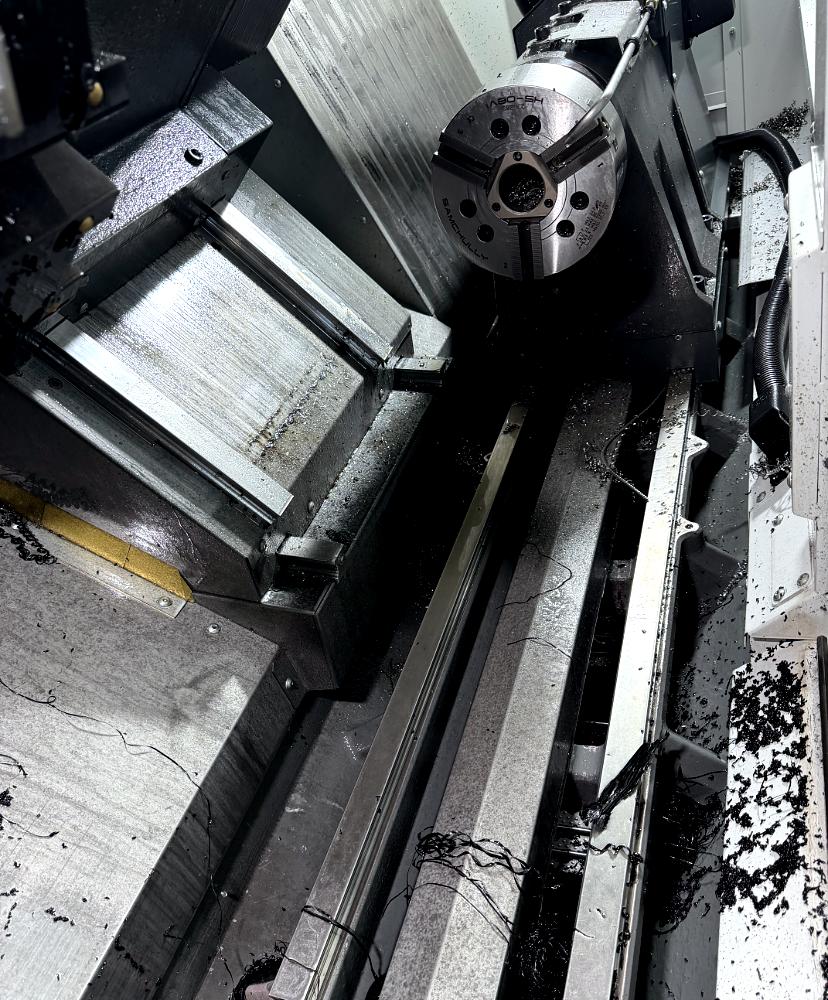

Galería
Vídeo
Especificaciones técnicas
- Controlador
- Haas Next Generation Control (NGC)
- Número de ejes controlados
- 4 (X/Y/Z/C)
- Recorrido del eje X mm
- 239
- Recorrido del eje Z mm
- 826
- Recorrido del eje Y mm
- ± 51
- Longitud máx. de torneado mm
- 826
- Diámetro máx. de torneado mm: ø
- 349
- Giro sobre la bancada mm: ø
- 533
- Paso de barra / capacidad mm: ø
- 88,9 / 76
- Avance rápido m/min
- X/Y: 12 / Z: 24
- Número de torretas
- 1
- Posiciones por torreta
- 12
- Tipo de portaherramientas (VDI / BMT / otros)
- BMT65
- Velocidad máx. herramientas motorizadas rpm
- 6.000
- Velocidad máx. del husillo rpm
- 4.500
- Potencia del husillo kW (S1/S6)
- 22,4
- Torque del husillo Nm
- 373 @ 500 rpm
- Nariz del husillo
- A2-6
- Diámetro del mandril mm
- 254
- Resolución del eje C (°)
- ± 0,01
- Velocidad máx. contrahusillo rpm
- 4.000
- Potencia del contrahusillo kW
- 11,2
- Nariz del contrahusillo
- A2-5
- Mandril del contrahusillo mm
- 210
- Paso del contrahusillo mm: ø
- 58,7
- Capacidad del depósito de refrigerante litros
- 208
- Bajo tensión horas
- 3.113
- Trabajo del cabezal horas
- 742
- Equipamiento
- Contrahusillo A2-5 totalmente sincronizado con plato hidráulico de 210 mm, eje C y freno mecánico Plato hidráulico de 254 mm A2-6 en el husillo principal Torreta BMT65 de 12 estaciones con herramientas motorizadas y eje C sincronizado Upgrade de alta velocidad de herramientas motorizadas a 6.000 rpm Brazo preajustador automático de herramientas (ATP) Transportador de virutas de banda articulada LCC3 Soplado automático en el contrahusillo (jet sub-spindle) Roscado rígido sincronizado y orientación del husillo Juegos de portaherramientas BMT65 (estándar + motorizados)
Resumen
Descripción
El Haas DS30Y de 2023 es un torno de doble husillo equipado con el Haas Next Generation Control y capacidad de 4 ejes (X/Y/Z/C). Cuenta con 239 mm de recorrido del eje X, ± 51 mm de recorrido del eje Y y 826 mm de recorrido del eje Z, permitiendo 826 mm de longitud máx. de torneado y 349 mm de diámetro máx. de torneado con 533 mm de giro sobre la bancada. El husillo principal ofrece 22,4 kW de potencia, 4.500 rpm de velocidad máxima, 373 Nm de torque a 500 rpm, nariz A2-6 y 254 mm de diámetro del mandril con 88,9 mm de paso de barra y 76 mm de capacidad. El contrahusillo entrega 11,2 kW de potencia, 4.000 rpm de velocidad máxima, nariz A2-5, mandril de 210 mm y 58,7 mm de paso. Una sola torreta BMT65 de 12 posiciones acomoda herramientas motorizadas hasta 6.000 rpm. El avance rápido alcanza 12 m/min en ejes X/Y y 24 m/min en eje Z, con resolución del eje C de ± 0,01°. La máquina incluye un depósito de refrigerante de 208 litros y muestra 742 trabajo del cabezal horas con 3.113 bajo tensión horas.
¿Interesado en esta máquina?
Oferta no vinculante en 24h · Asesoramiento personalizado · Ref. HAAS-DS30Y-2023-TC000029
Preguntas frecuentes
El paso de barra (diámetro máximo que atraviesa el husillo principal) determina si puede trabajar en barra o sólo entre plato y contrapunto. Es un dato por máquina: figura en las especificaciones técnicas de esta ficha.
El contracabezal recoge la pieza del husillo principal y permite mecanizar la cara posterior sin una segunda sujeción. No todos los tornos lo llevan; cuando esta máquina lo incorpora, aparece en las especificaciones y en el equipamiento de la ficha.
Las herramientas motorizadas permiten fresar, taladrar y roscar sin cambiar de máquina; el eje Y añade el descentrado necesario para fresados fuera del eje de giro. Juntos son la diferencia entre un torno y un centro de torneado real.
Las horas de husillo y de puesta en tensión son el mejor indicador de desgaste real, mucho mejor que el año de fabricación. Cuando el control las registra, las leemos en la inspección y se las facilitamos por escrito.
Siempre que la máquina siga instalada y en producción, sí, y lo recomendamos: ver una pieza mecanizada bajo control dice más que cualquier informe. Organizamos la visita y le acompañamos.
